Кинематический держатель зеркала

Этот продукт был снят с производства и более не предлагается.

Кинематический держатель зеркал предназначен для установки светоделительного зеркала и используется в лазерной обработке, оптических испытаниях, в автоматической контрольно-измерительном оборудовании и других областях.

Кинематический Держатель Зеркал WN071KM(12.7-38.1)
Характеристика
  • Конструкция со стальным шаром и клином предназначена для регулировки колебаний вдоль оптической оси к перпендикуляру направления к оптической оси.
  • Особый тип привода предотвращает возникновение препятствий для прохождения светового потока.
  • Обладая функцией радиальной фиксации, при регулировке винтовая пара может быть зафиксирована в надлежащей позиции.
  • Диаметр: 12.7 - 38.1мм на выбор

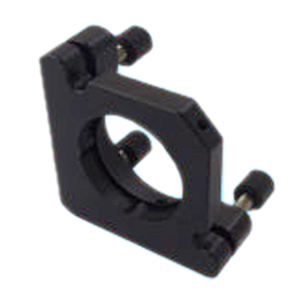

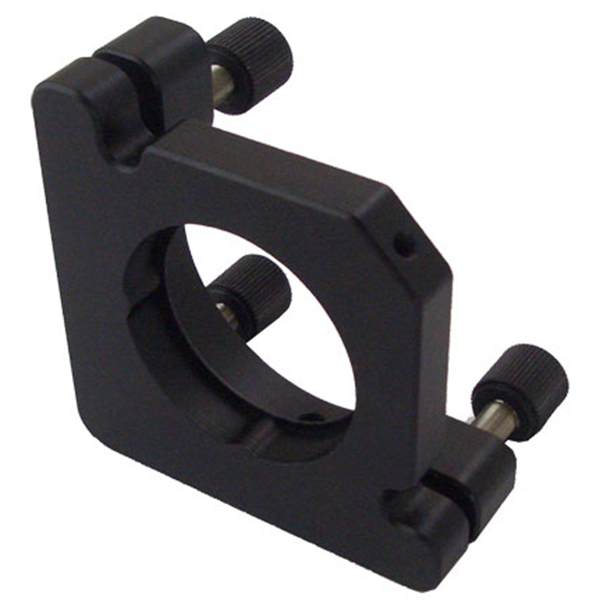

Держатель Для Светоделительного Зеркала WN100KM(38.1-50.8)
Характеристика
  • Диаметр: 38.1 - 50.8 мм на выбор.
  • Тонкий микрометрический ходовой винт M6x0.25 позволяет предотвратить вибрацию и возникающую в связи с ней неустойчивость держателя.
  • Высокопроизводительный пружинный накатник обеспечивает равномерность усилия, а также снижение напряжения.
  • Крепежные отверстия на двух направлениях предназначены для различных направлений светового потока.

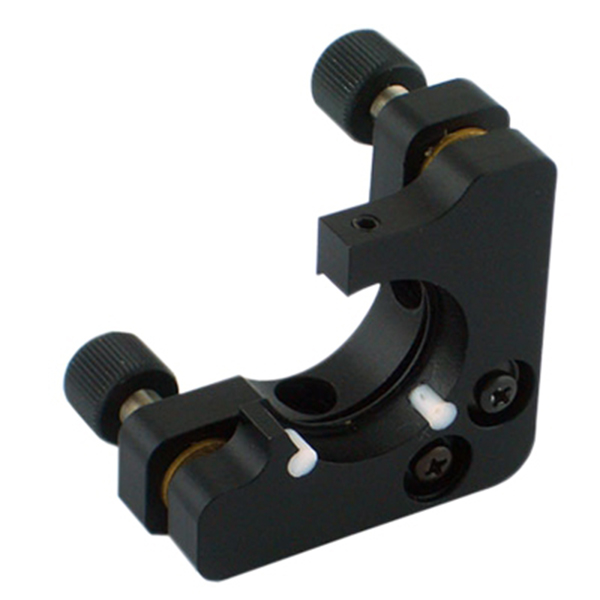

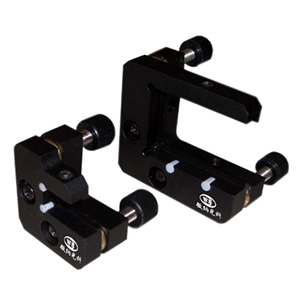

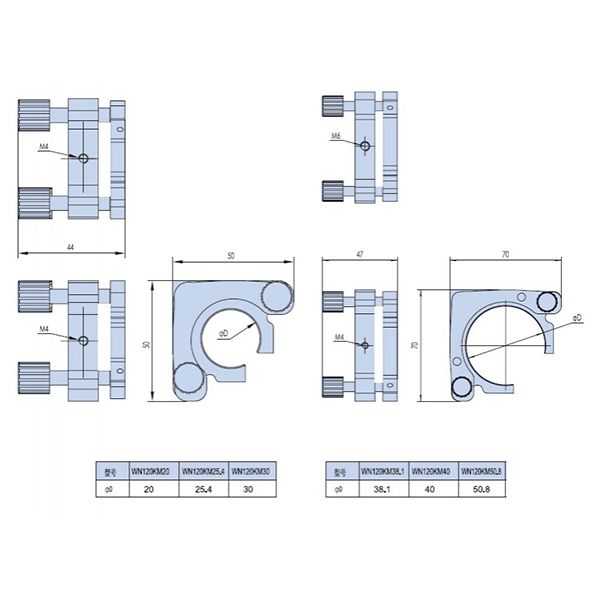

Держатель Для Светоделительного Зеркала WN120KM(20-50.8)
Характеристика
  • Диаметр: 20 - 50.8 мм на выбор.
  • Тонкий микрометрический ходовой винт M6x0.25 позволяет предотвратить вибрацию и возникающую в связи с ней неустойчивость держателя.
  • Высокопроизводительный пружинный накатник обеспечивает равномерность усилия, а также снижение напряжения.
  • Крепежные отверстия на двух направлениях предназначены для различных направлений светового потока.

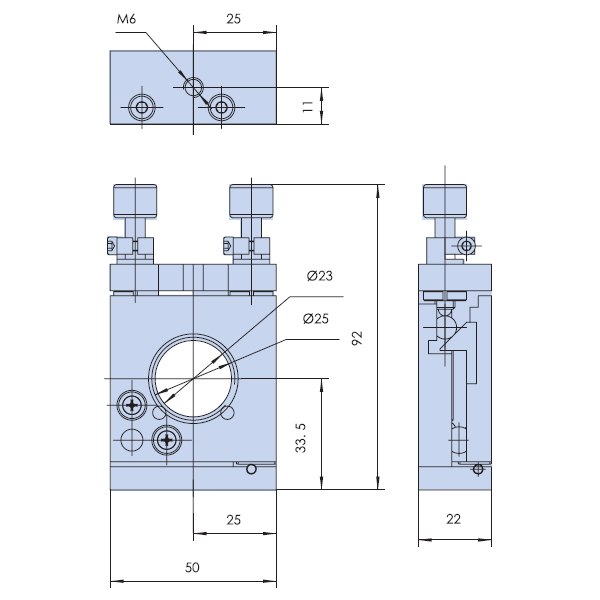

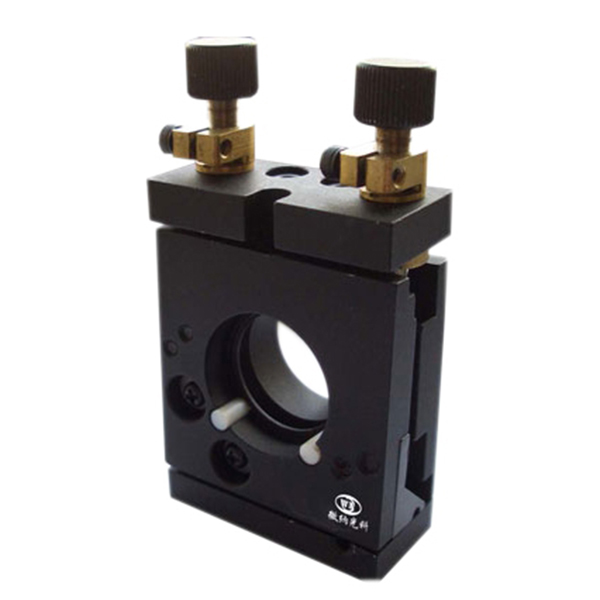

Кинематический Держатель Зеркал WN130KM
Спецификация
Модель WN130KM10 WN130KM15 WN130KM30 WN130KM45 WN130KM50
A 10 мм 15 мм 30 мм 45 мм 50 мм
B 15 мм 25 мм 45 мм 60 мм 75 мм
C 20.5 мм 23 мм 30.5 мм 38 мм 40.5 мм
D 23 мм 28 мм 38 мм 45.5 мм 53 mm
Характеристика
  • Тонкий микрометрический ходовой винт M6x0.25 позволяет предотвратить вибрацию и возникающую в связи с ней неустойчивость держателя.
  • Дисковая пружина обеспечивает регулируемое возвратное усилие.
  • Установочное место со специальным отверстием обеспечивает удобство выравнивания.
  • Тубус используется для установки оптической линзы и ее последующей фиксации в держателе.
  • Защита оптики обеспечивается при помощи тефлоновой прокладки.
  • Крепежные отверстия на двух направлениях предназначены для различных направлений светового потока.
