Оптический стол

Оптический стол является горизонтальной опорой, обеспечивающей стабильность и устойчивость установки оптических элементов.

  1. WN01HB
  2. WN02HB

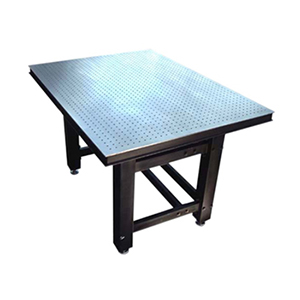

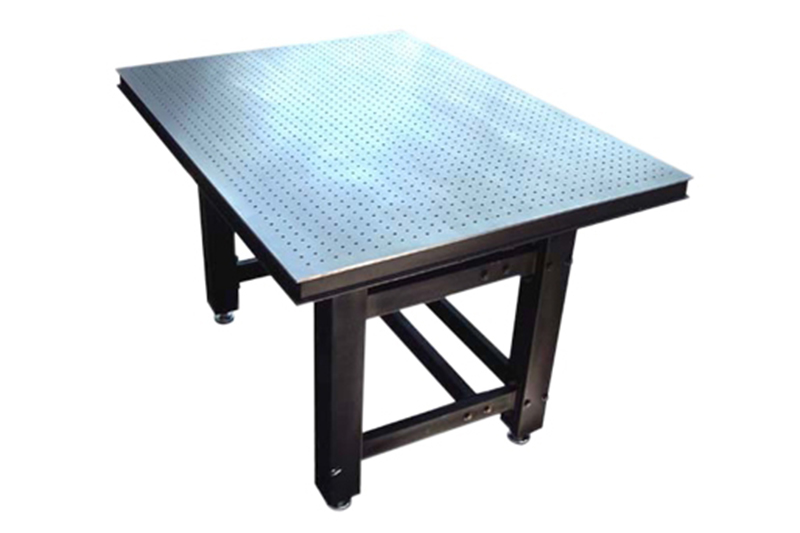

Оптические Столы WN01HB
Параметры

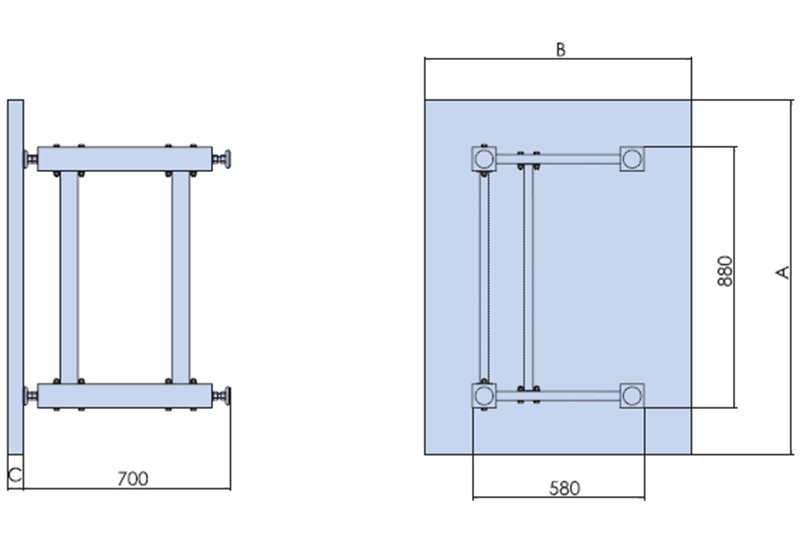

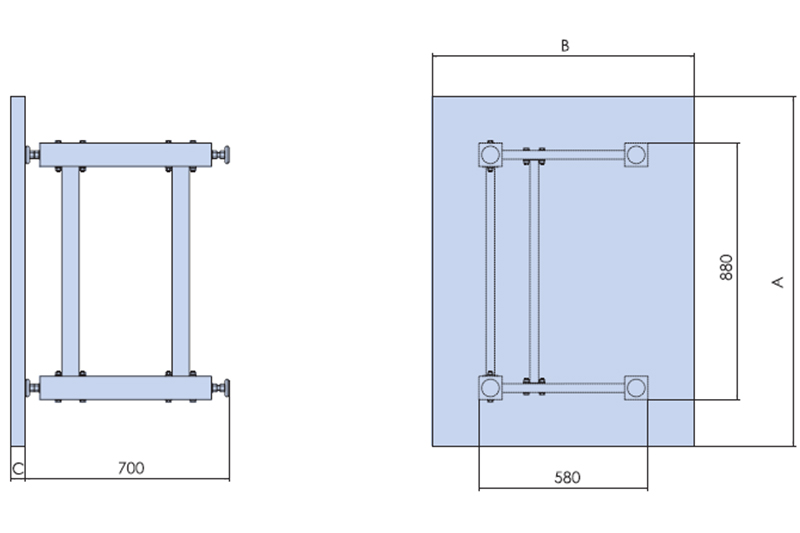

Модель Размер Толщина (мм) (C) Расстояние между отверстиями (мм) Диаметр отверстия Плоскостность (мм) Вес (кг)
(мм)(AxB)
WN01HB300x300 300x300 50 25x25 M6 0.8 10
WN01HB300x600 300x600 50 25x25 M6 1 20
WN01HB300x900 300x900 50 25x25 M6 1.1 30
WN01HB300x1200 300x1200 50 25x25 M6 1.3 40
WN01HB600x600 600x600 50 25x25 M6 1.2 40
WN01HB600x900 600x900 50 25x25 M6 1.4 60
WN01HB600x1200 600x1200 50 25x25 M6 1.5 80
WN01HB900x900 900x900 50 25x25 M6 1.4 90
WN01HB900x1200 900x1200 50 25x25 M6 1.6 120
WN01HB900x2000 900x2000 50 25x25 M6 1.6 125
WN01HB1200x1200 1200x1200 50 25x25 M6 1.6 130
Характеристики
  • Стол выполнен из ферромагнитной нержавеющей стали, особая технология обработки обеспечивает равномерную поверхность с рассеиванием света, что позволяет избежать эффекта слепящего яркого света.
  • Использование вместе с магнитным сепаратором позволяет зафиксировать прибор в любой позиции с помощью магнитной опоры.
  • Расстояние между отверстиями под резьбу М6 составляет 25мм, что обеспечивает удобство установки и фиксации элементов.
  • Двухслойная внутренняя структура в виде сотовых ячеек обеспечивает высокую прочность, меньший вес и высокую стойкость у вибрациям.
  • Плоскостность: 0.8-1.6 мм/м2
  • Шероховатость: 0.02-0.05 мм / м2
  • Собственная частота 0.88-1.0 Гц
  • Амплитуда колебаний: <1мкм
  • Горизонтальная точность: 0.04 мм / м2
  • Рабочее давление: 0.2-0.5 (Мпа)

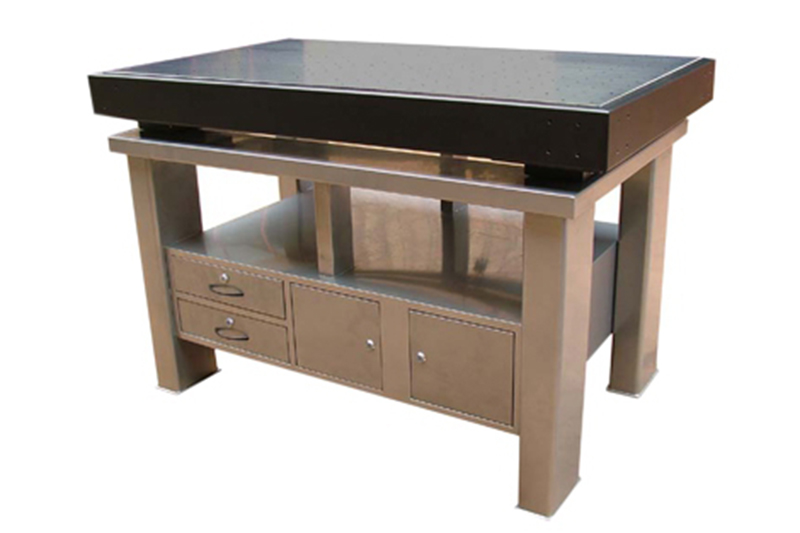

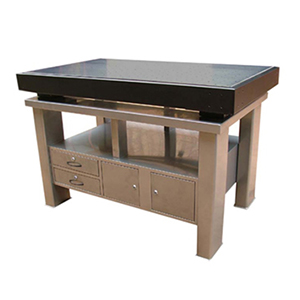

Оптические Столы WN02HB
Параметры
Модель Размер (мм) Толщина (мм) Расстояние между отверстиями (мм) Диаметр отверстия Плоскостность (мм)
WN02HB1200x800 1200x800 120 50x50 M6 0.1
WN02HB1500x1000 1500x1000 130 50x50 M6 0.2
WN02HB1800x1000 1800x1000 150 50x50 M6 0.3
Характеристики
  • Стол изготавливается из нержавеющей стали, поверхность проходит филигранную обработку; опора обеспечивает виброизоляцию.
  • Использование вместе с магнитным сепаратором позволяет зафиксировать прибор в любой позиции с помощью магнитной опоры.
  • Расстояние между отверстиями под резьбу М6 составляет 50мм, что обеспечивает удобство установки и фиксации элементов.
  • Двухслойная внутренняя структура в виде сотовых ячеек обеспечивает высокую прочность, меньший вес и высокую стойкость у вибрациям.
  • Плоскостность: 0.10-0.30 мм/м2
  • Шероховатость: 0.8-1.6 мкм
  • Собственная частота 2.5-8Гц
  • Амплитуда колебаний: 1-3 мкм
Форма запроса
Контакты

Beijing Winner Optical Instrument Co.,Ltd.

Адрес: Floor 3, Block 6, Laser Industrial Park, Anshan High-Tech Zone, Liaoning Province
Тел.: +86-10-61509982
+86-10-61507993
Fax: +86-10-61569408

Другие продукты

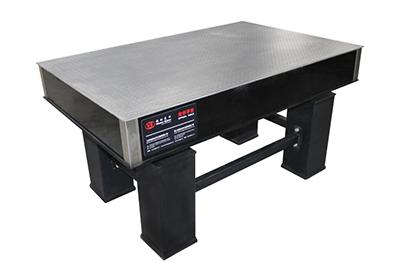

    1. Оптический стол на опорах с виброизоляцией WN01VD
    2. Оптический стол на опорах с виброизоляцией WN01VD

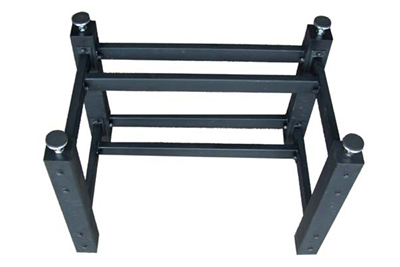

    1. Опора оптического стола
