Держатель для зеркала на карданном подвесе
Этот продукт был снят с производства и более не предлагается.
Держатель для зеркала на карданном подвесе осуществляет вращение для осуществления спектроскопии отражения, он используется в лазерной обработке, оптических испытаниях, в автоматической контрольно-измерительном оборудовании и других областях.

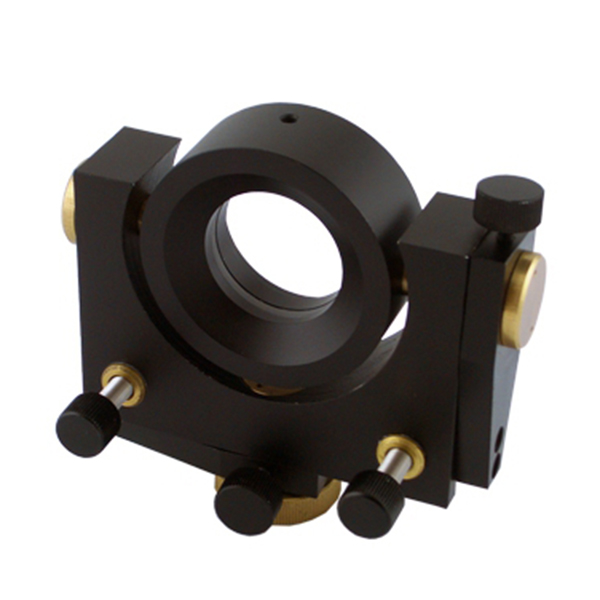

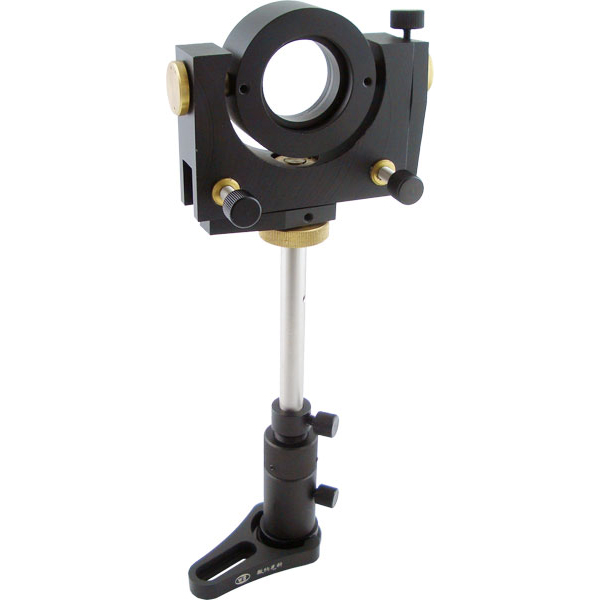

WN01WX

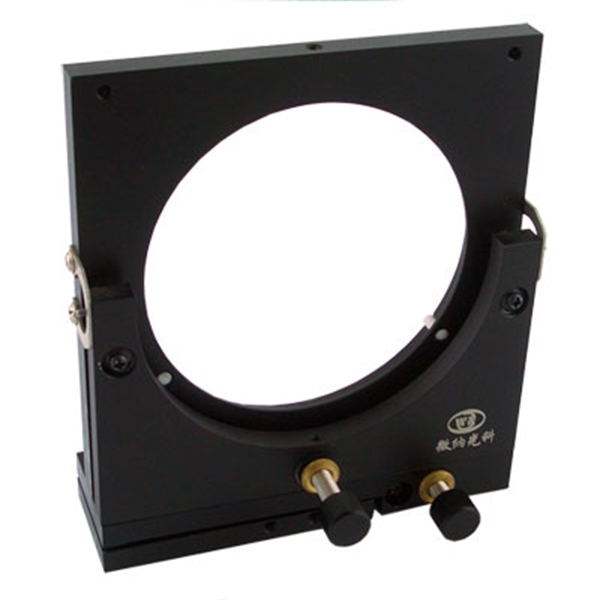

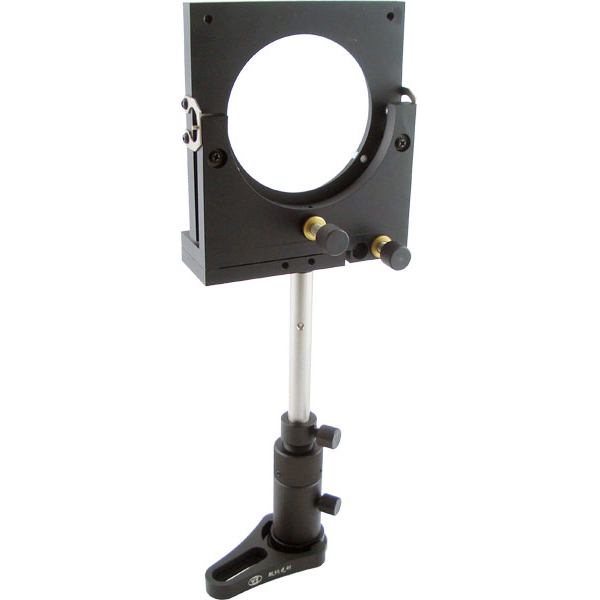

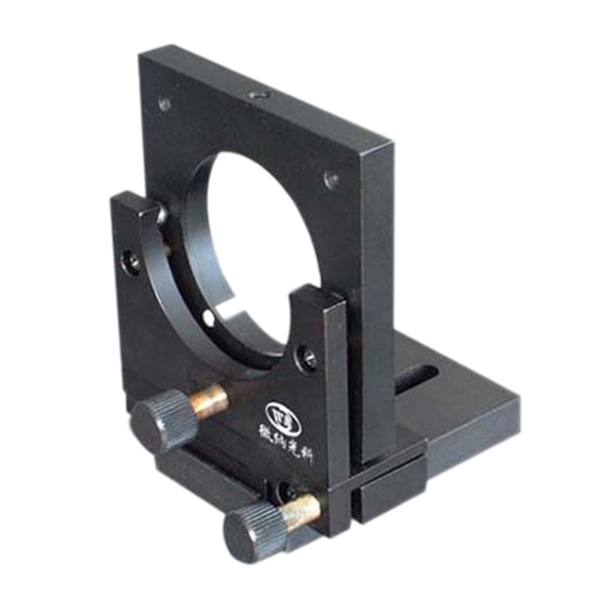

WN02WX

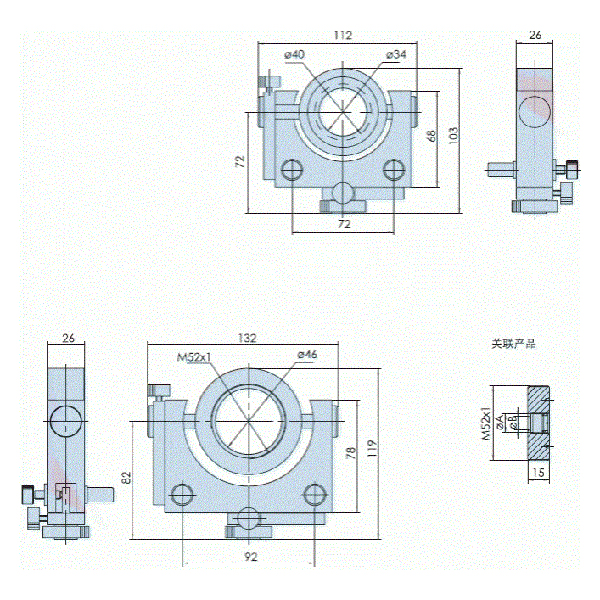

| Модель | WN01WX40 | WN01WX50 | |
| Диапазон регулировки | Грубая регулировка | 360° | 360° |
| Точная регулировка | ±3° | ±3° | |
| A | 40 мм | M52x1 | |
| B | 34 мм | 46 мм | |
| Вес | 0.6 кг | 0.7 кг | |
- Две оси вращения взаимно перпендикулярны и расположены в одной плоскости, что обеспечивает неизменность оптической длины пути.
- Тонкий микрометрический ходовой винт M6x0.25 позволяет предотвратить вибрацию и возникающую в связи с ней неустойчивость держателя.
- Грубая регулировка 360°, точная регулировка ±3°.

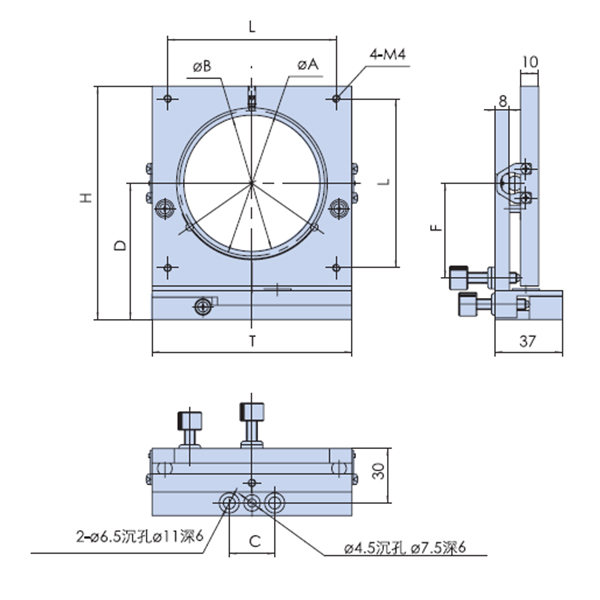

| Модель | WN02WX50 | WN02WX80 | WN02WX100 | WN02WX102 | WN02WX106 |
| A | 50 мм | 80 мм | 100 мм | 102 мм | 106 мм |
| B | 48 мм | 75 мм | 95 мм | 97 мм | 107 мм |
| C | 25 мм | 25 мм | 50 мм | 50 мм | |
| D | 60 мм | 75 мм | 85 мм | 86 мм | 86 мм |
| L | 57 мм | 93 мм | 113 мм | 90 мм | 84 мм |
| H | 102 мм | 128.5 мм | 146.5 мм | 151.5 мм | 151.5 мм |
| T | 84 мм | 110 мм | 130 мм | 132 мм | 132 мм |
| Диапазон перемещения | ±5° | ||||
| Вес | 0.25 кг | ||||
- Тонкий микрометрический ходовой винт M6x0.25 позволяет предотвратить вибрацию и возникающую в связи с ней неустойчивость держателя.
- Дисковая пружина обеспечивает регулируемое возвратное усилие.
- Защита оптики обеспечивается при помощи тефлоновой прокладки.
- Две оси вращения взаимно перпендикулярны и расположены в одной плоскости, что обеспечивает неизменность оптической длины пути.
