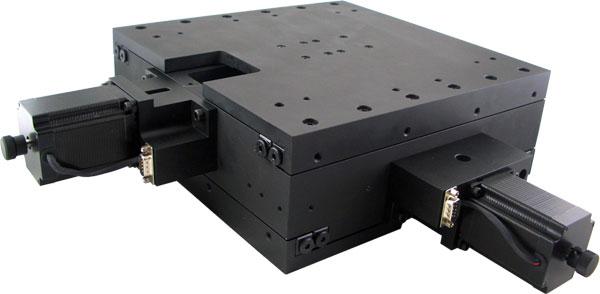

Двухосевой моторизованный линейный транслятор WN203WA170X170

Двухосевой моторизованный линейный транслятор WN203WA170X170 имеет двухосную форму, которая создает высокоточный угол. Высокая повторяемость и мощность движения транслятора достигаются благодаря наличию высококачественного шарикового винта. Перекрёстный роликовый подшипник и V-образная направляющая гарантируют стабильность движения, высокую точность и увеличивают срок службы. Линейный транслятор с диапазоном хода 170 мм, размером стола 300 × 300 мм, максимальной скоростью 25 мм / сек имеет грузоподъемность до 60 кг.

Модель WN203WA170X170
Техническое описание Диапазон хода 170 мм

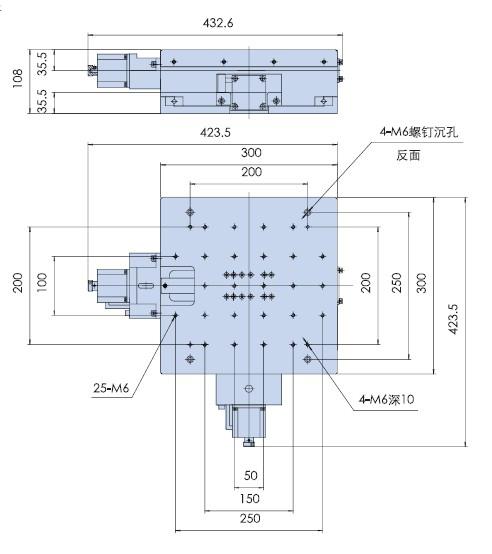

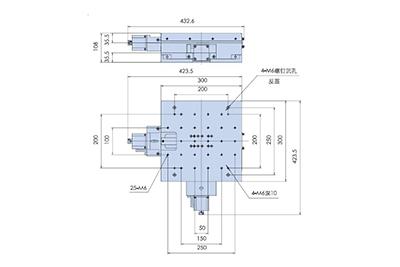

Размер платформы 300×300мм
Тип винта Высокоточный шариковый винт (шаг 4 мм)
Направляющие Перекрёстный роликовый подшипник
Шаговый двигатель (1.8°) STP-42D3016
Основной материал Алюминиевый сплав
Покрытие Черное анодирование
Нагрузка 60 кг
Вес 10.3кг
Точностные характеристики Разрешение 20мкм(Не микрошаговый драйвер)
1мкм(20 микрошаговый драйвер)
Максимальная скорость 25мм /сек
Повторяемость 2мкм
Точность позиционирования 3мкм
Прямолинейность 5мкм
Параллелизм 15мкм
Тангаж 50″
Рысканье 25″
Люфт 2мкм
Потеря шага 2мкм
Возможность установки измерительной шкалы (G)
Возможность переключения на серводвигатель (D)
