Линейный транслятор на шарикоподшипнике

Линейный транслятор на шарикоподшипнике применяется для научных исследований, автоматического измерения и испытаний. Микрометрическая головка обеспечивает линейное движение с шарикоподшипниковой направляющей. Основание и столик транслятора характеризуются высокой точностью. Линейный транслятор легко соединяется с другими моделями трансляторов для создания многоосной платформы.
Мы производим 5 моделей линейных трансляторов на шарикоподшипнике с диапазоном хода в 13 мм.

Характеристика
  • Установлена линейная шарикоподшипниковая направляющая.
  • Основание и стол обеспечивают механическому транслятору прямолинейность, рыскание, тангаж и параллельность на высоком уровне.
  • Размещение производится благодаря микрометрической головке.
  • Устройство для возврата в исходное положение пружины устраняет осевые зазоры.
  • Линейный транслятор легко устанавливается и комбинируется благодаря монтажным отверстиям, распределённым на основании и столе со стандартным интервалом.
  • Линейный транслятор легко соединяется с другими моделями трансляторов для создания многоосной платформы.

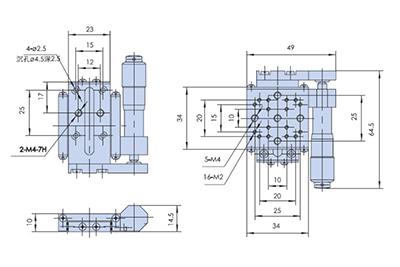

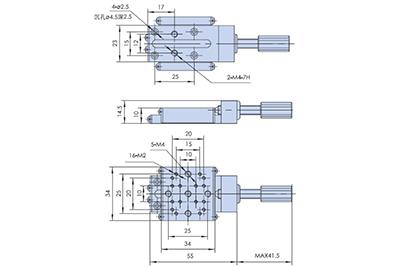

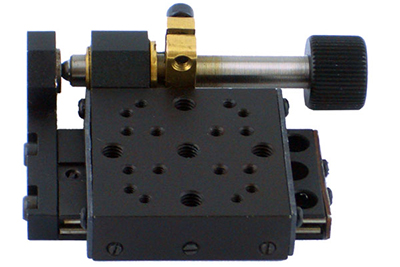

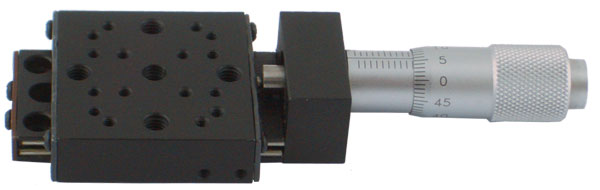

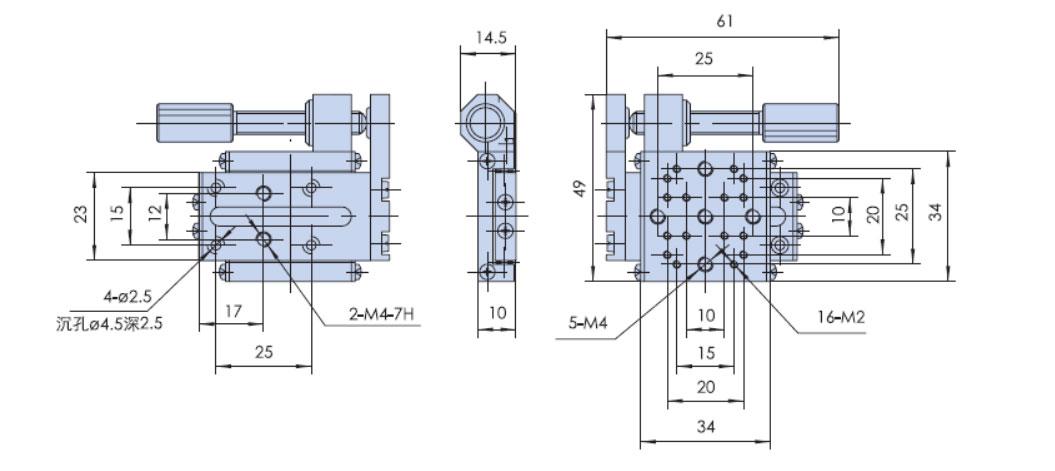

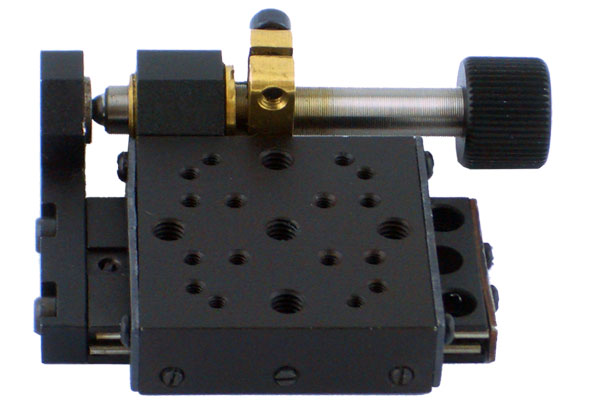

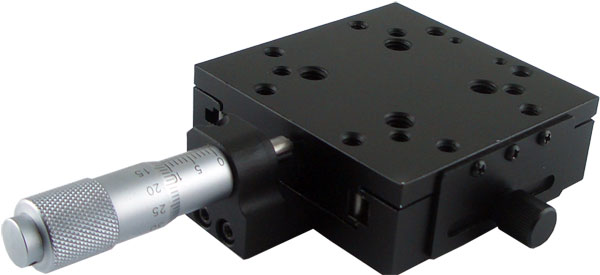

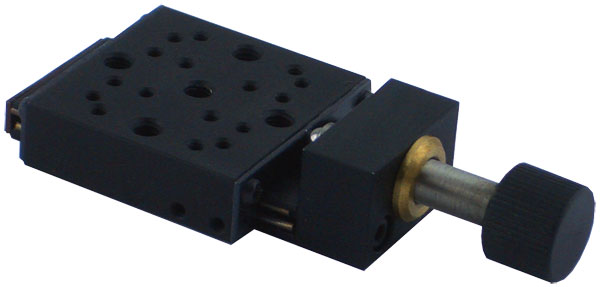

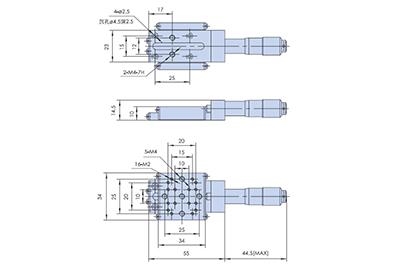

WN101TM
WN102TM
WN103TM
WN104TM

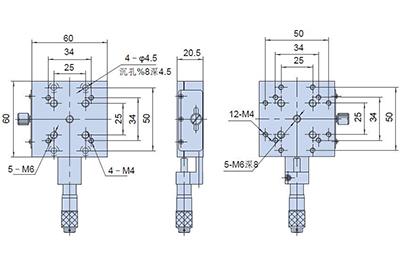

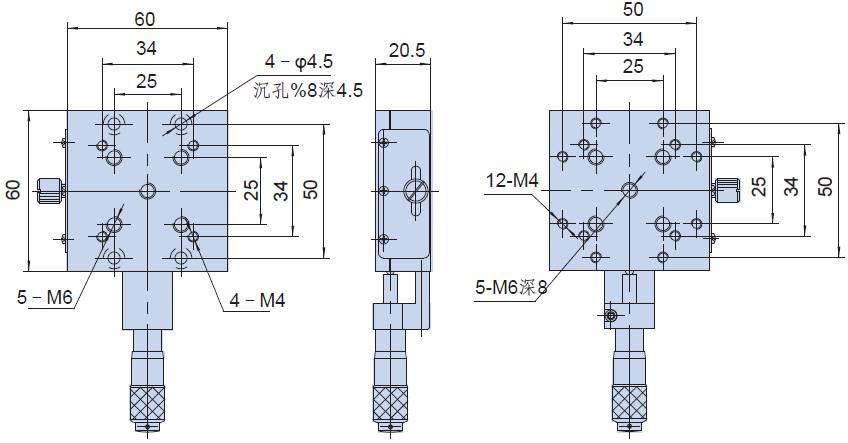

WN107TM
Модель WN101TM WN102TM WN103TM WN104TM WN107TM
Размер платформы 34мм×34мм 34мм×34мм 34мм×34мм 34мм×34мм 60мм×60мм
Привод Микрометрическая головка Микрометрическая головка Винтовая пара Винтовая пара Микрометрическая головка
Положение привода Центральное Боковое Центральное Боковое Центральное
Диапазон хода 13мм 13мм 13мм 13мм 13мм
Нижний предел измерения 10мкм 10мкм - - 10мкм
Точность 5мкм 5мкм - - 5мкм
Минимальная корректировка 2мкм 2мкм 1мкм 1мкм 2мкм
Направляющие Линейный шарикоподшипник Линейный шарикоподшипник Линейный шарикоподшипник Линейный шарикоподшипник Линейный шарикоподшипник
Нагрузка 2кг 2кг 2кг 2кг 2кг
Прямолинейность 20мкм 20мкм 20мкм 20мкм 20мкм
Рысканье 80″ 80″ 80″ 80″ 80″
Тангаж 60″ 60″ 60″ 60″ 60″
Параллелизм стола 30мкм 30мкм 30мкм 30мкм 30мкм
Параллелизм хода 30мкм 30мкм 30мкм 30мкм 30мкм
Вес 0.07кг 0.07кг 0.05кг 0.05кг 0.12кг
Основной материал Дюралюминий Дюралюминий Дюралюминий Дюралюминий Дюралюминий
Покрытие Черное анодирование Черное анодирование Черное анодирование Черное анодирование Черное анодирование
