Оптические рельсы с перекрёстным роликовым подшипником

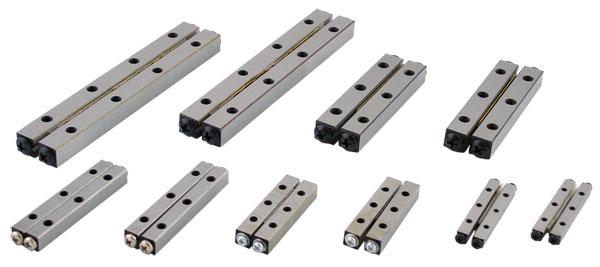

Компания производит различные виды оптических рельсов с перекрёстным роликовым подшипником, которые подходят для платформ с разным диапазоном хода и грузоподъемностью. Длина оптических рельсов составляет от 20 мм до 200 мм. Оптические рельсы характеризуются высокой точностью, грузоподъемностью, устойчивостью, а также хорошей линейностью и параллельностью хода. Просьба связаться с нами для получения подробной информации.


WN02ORV1

Модель Диапазон хода Основной размер Грузоподъемность (кн)
Групповой размер Монтажный размер Количество роликов
E A L n*F G A C DW M D h T Da R g p z C1 C01
WN02ORV1-20 12 8.5 4 20 1*10 5 3.9 1.8 1.5 1.65 3 1.4 1.5 1.5 14 2 2..5 5 0.108 0.12
WN02ORV1-30 22 30 2*10 9 7
WN02ORV1-40 27 40 3*10 26.5 10
WN02ORV1-50 32 50 4*10 34 13
WN02ORV1-60 37 60 5*10 41.5 16
WN02ORV1-70 42 70 6*10 49 19
WN02ORV1-80 52 80 7*10 54 21

WN02ORV2

Модель Диапазон хода Основной размер Грузоподъемность (кн)
Групповой размер Монтажный размер Количество роликов
E A L n*F G B C DW M D h T Da R g p z C1 C01
WN02ORV2-30 18 12 5.6 30 1*15 7.5 6 2.5 2 2.55 4.4 2 2 2 21 2.5 4 5 0.2 0.26
WN02ORV2-45 24 45 2*15 33 8
WN02ORV2-60 30 60 3*15 45 11
WN02ORV2-75 44 75 4*15 53 13
WN02ORV2-90 50 90 5*15 65 16
WN02ORV2-105 64 105 6*15 73 18
WN02ORV2-120 70 120 7*15 85 21
WN02ORV2-135 84 135 8*15 93 23
WN02ORV2-150 90 150 9*15 105 26
WN02ORV2-165 96 165 10*15 117 29
WN02ORV2-180 102 180 11*15 129 32

WN02ORV3

Модель Диапазон хода Основной размер Грузоподъемность (кн)
Групповой размер Монтажный размер Количество роликов
E A L n*F G B C DW M D h T Da R g p z C1 C01
WN02ORV3-50 28 18 8.3 50 1*25 12.5 8 3.5 3 3.3 6 3.1 2.5 3 36 3 5 7 0.28 0.38
WN02ORV3-75 48 75 2*25 51 10
WN02ORV3-100 58 100 3*25 71 14
WN02ORV3-125 78 125 4*25 86 17
WN02ORV3-150 88 150 5*25 106 21
WN02ORV3-175 108 175 6*25 121 24
WN02ORV3-200 118 200 7*25 141 38
WN02ORV3-225 138 225 8*25 156 31
WN02ORV3-250 148 250 9*25 176 35
WN02ORV3-275 168 275 10*25 191 38
WN02ORV3-300 178 300 11*25 211 42

WN02ORV4

Модель Диапазон хода Основной размер Грузоподъемность (кн)
Групповой размер Монтажный размер Количество роликов
E A L n*F G B C M D h T Da R g p z C1 C01
WN02ORV4-80 58 22 10.2 80 1*40 20 11 4.5 4.3 8 4.2 2.5 4 51 4.5 7 7 0.64 0.78
WN02ORV4-120 82 120 2*40 79 11
WN02ORV4-106 106 106 3*40 107 15
WN02ORV4-200 130 200 4*40 135 19
WN02ORV4-240 154 240 5*40 163 23
WN02ORV4-280 178 280 6*40 191 27
WN02ORV4-320 202 320 7*40 219 31
WN02ORV4-360 226 360 8*40 247 35
WN02ORV4-400 250 400 9*40 275 39
WN02ORV4-440 274 440 10*40 303 43
WN02ORV4-480 298 480 11*40 331 47

WN02ORV6

Модель Диапазон хода Основной размер Грузоподъемность (кн)
Групповой размер Монтажный размер Количество роликов
E A L n*F G B C M D h T Da R g p z C1 C01
WN02ORV6-100 56 30 14.5 100 1*50 25 15 6 5.2 9.5 5.2 3 6 72 6 10 7 1.72 1.94
WN02ORV6-150 96 150 2*50 102 10
WN02ORV6-200 136 200 3*50 132 13
WN02ORV6-250 156 250 4*50 172 17
WN02ORV6-300 196 300 5*50 202 20
WN02ORV6-350 216 350 6*50 242 24
WN02ORV6-400 256 400 7*50 272 27
WN02ORV6-450 276 450 8*50 312 31
WN02ORV6-500 316 500 9*50 342 34
WN02ORV6-550 336 550 10*50 382 38
WN02ORV6-600 376 600 11*50 412 41

WN02ORV9

Модель Диапазон хода Основной размер Грузоподъемность (кн)
Групповой размер Монтажный размер Количество роликов
E A L n*F G B C M D h T Da R g p z C1 C01
WN02ORV9-200 118 40 19.2 200 1*100 50 20 8 6.8 10.5 6.2 4 9 141 7.5 14 10 4.32 4.4
WN02ORV9-300 178 300 2*100 211 15
WN02ORV9-400 238 400 3*100 281 20
WN02ORV9-500 298 500 4*100 351 25
WN02ORV9-600 358 600 5*100 421 30
WN02ORV9-700 418 700 6*100 491 35
WN02ORV9-800 478 800 7*100 561 40
WN02ORV9-900 538 900 8*100 631 45
WN02ORV9-1000 598 1000 9*100 701 50

WN02ORV12

Модель Диапазон хода Основной размер Грузоподъемность (кн)
Групповой размер Монтажный размер Количество роликов
E A L n*F G B C M D h T Da R g p z C1 C01
WN02ORV12-200 110 58 28 200 1*100 50 28 12 8.5 14 8.2 5 12 145 12.5 20 7 7.26 7.68
WN02ORV12-300 190 300 2*100 205 10
WN02ORV12-400 230 400 3*100 285 14
WN02ORV12-500 310 500 4*100 345 17
WN02ORV12-600 350 600 5*100 425 21
WN02ORV12-700 430 700 6*100 485 24
WN02ORV12-800 470 800 7*100 565 28
WN02ORV12-900 550 900 8*100 625 31
WN02ORV12-1000 630 1000 9*100 685 34

WN02ORV15

Модель Диапазон хода Основной размер Грузоподъемность (кн)
Групповой размер Монтажный размер Количество роликов
E A L n*F G B C DW M D h T Da R g p z C1 C01
WN02ORV15-300 190 71 36 200 1*100 50 34.4 14 1.5 10.5 17.5 10 6 15 205 15 25 8 11.22 12.36
WN02ORV15-400 240 300 2*100 280 11
WN02ORV15-500 340 400 3*100 330 13
WN02ORV15-600 390 500 4*100 405 16
WN02ORV15-700 440 600 5*100 480 19
WN02ORV15-800 490 700 6*100 555 22
WN02ORV15-900 540 800 7*100 630 25
WN02ORV15-1000 640 900 8*100 680 27

WN02ORV18

Модель Диапазон хода Основной размер Грузоподъемность (кн)
Групповой размер Монтажный размер Количество роликов
E A L n*F G A C DW M D h T Da R g p z C1 C01
WN02ORV18-300 228 83 40 200 1*100 50 40.2 18 1.5 12.5 20 12.2 6 18 186 18 30 6 11.22 12.36
WN02ORV18-400 248 300 2*100 276 9
WN02ORV18-500 328 400 3*100 336 11
WN02ORV18-600 408 500 4*100 396 13
WN02ORV18-700 428 600 5*100 486 16
WN02ORV18-800 508 700 6*100 546 18
WN02ORV18-900 588 800 7*100 606 20
WN02ORV18-1000 608 900 8*100 696 23
