Самоцентрирующиеся держатели линз

Регулируемый держатель для линз предназначен для регулирования положения установленной оптической линзы, он используется в лазерной обработке, оптических испытаниях, в автоматической контрольно-измерительном оборудовании и других областях.

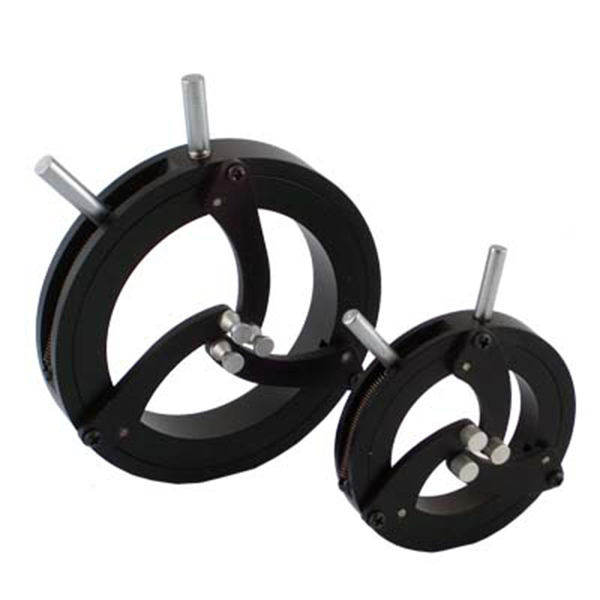

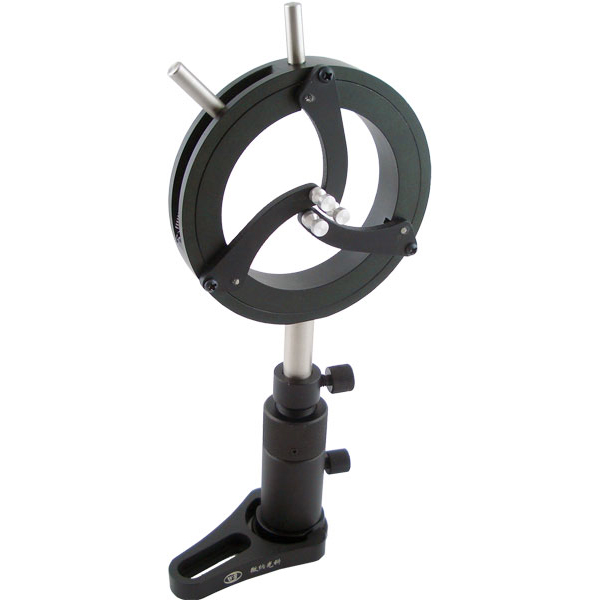

Регулируемый Держатель Для Линз WN01AM

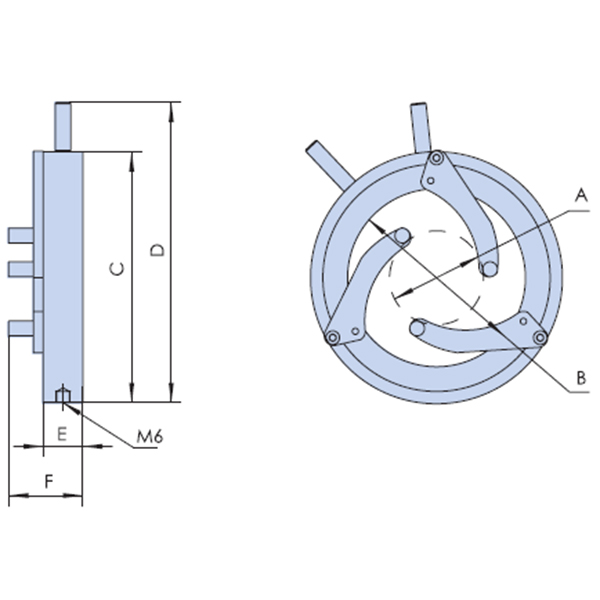

Спецификация
Модель WN01AM
A MIN 5 мм 5 мм 5 мм
MAX 50 мм 76 мм 102 мм
B 46 мм 72 мм 100 мм
C 70 мм 102 мм 140 мм
D 90 мм 126 мм 160 мм
E 11 мм 16 мм 16 мм
F 19 мм 30 мм 30 мм
вес 0.15 кг 0.2 кг 0.3 кг
Характеристика
  • Три поддерживающих рычага синхронно открывают узел крепления; данный держатель подходит для оптических линз различных диаметров.
  • Оптический центр линзы не изменяется при замене линзы.
  • Пружина может осуществлять автоматический возврат, что обеспечивает удобство работы с оптическими линзами небольшого веса.

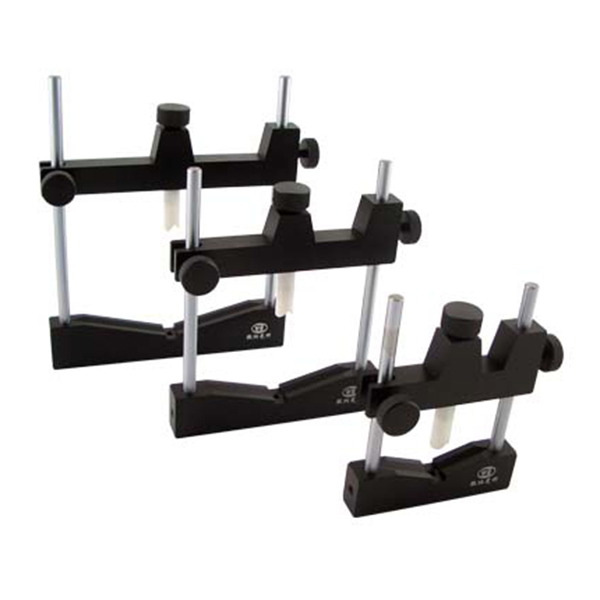

Регулируемый Держатель Для Линз WN03AM

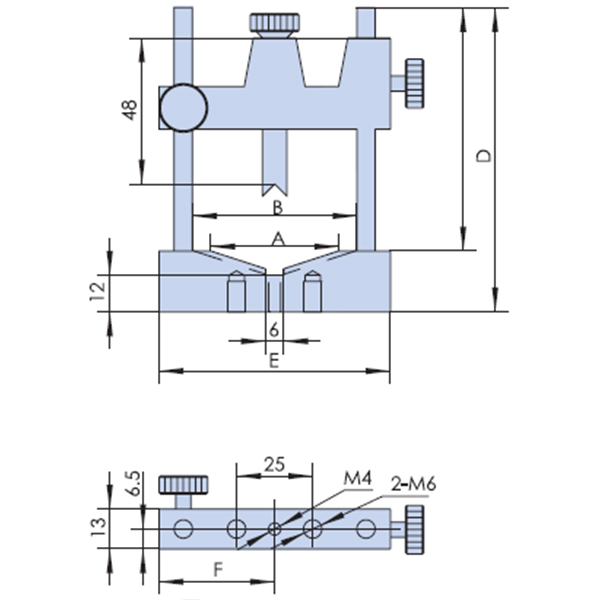

Спецификация
Модель WN03AM50 WN03AM75 WN03AM100
A 42 мм 65 мм 90 мм
B 54 мм 80 мм 105 мм
C 80 мм 106 мм 126 мм
D 100 мм 128 мм 151 мм
E 76 мм 102 мм 127 мм
F 38 мм 51 мм 63.5 мм
Диаметр крепежной оправы 5-50 мм 5-75 мм 10-100 мм
вес 0.15 кг 0.2 кг 0.25 кг
Характеристика
  • Регулируемая конструкция зажима обеспечивает удобство сборки и разборки, а также прочность крепления.
  • Зажимной патрон выполнен из тефлона, обладает V-образной конструкцией, а также обеспечивает защиту оптической линзы.
  • V-образный зажимной патрон поворачивается на 360°, он используется в сочетании с V-образной опорой, делая держатель пригодным для установки различных оптических линз или цилиндров различной толщины.
