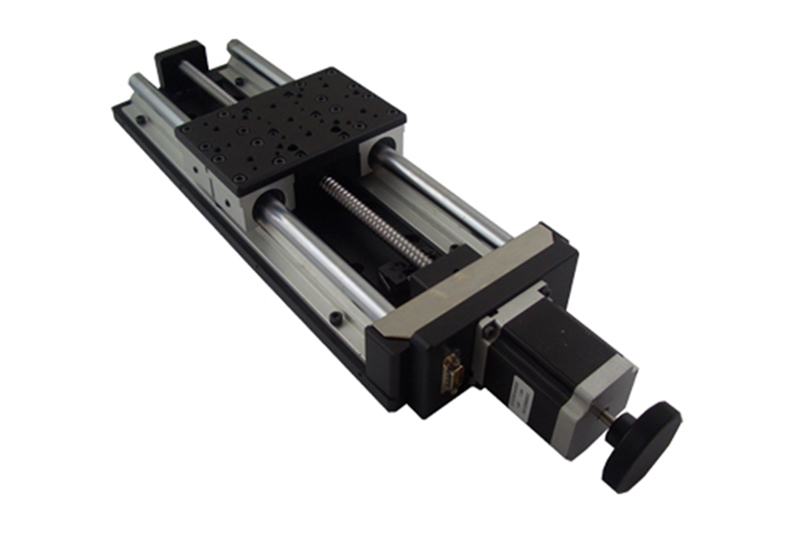

Стол линейного позиционирования средней точности с электроприводом WN240TA

Стол линейного позиционирования средней точности с электроприводом WN240TA, также известный как стол поступательного перемещения, предназначен для научно-исследовательской работы, использования в автоматической контрольно-проверочной аппаратуре, автоматизации промышленности и других областях, требующих контроля автоматического смещения при обработке, он осуществляет горизонтальное смещение путем электрического управления. Диапазон перемещения - от 50мм до 500мм, грузоподъемность составляет 30кг.

Параметры
Модель WN240TA50L WN240TA100L WN240TA150L WN240TA200L WN240TA300L WN240TA400L WN240TA500L
Перемещение 50 мм 100 мм 150 мм 200 мм 300 мм 400 мм 500 мм

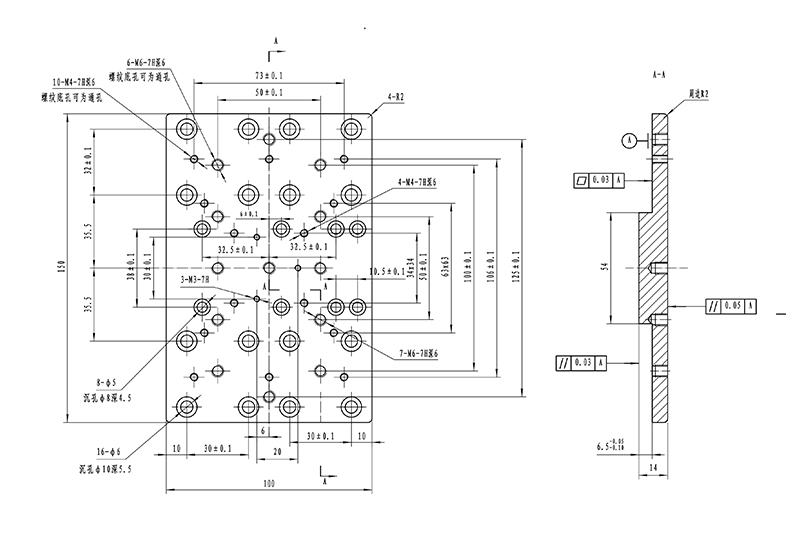

Размер поверхности стола 150×100мм 150×100мм 150×100мм 150×100мм 150×100мм 150×100мм 160×130мм
Тип винта Шариковый винт (ход резьбы - 4мм) Шариковый винт (ход резьбы - 5мм)
Шаговый двигатель (1.8°) STP-57D3016 SST59D3300
Грузоподъемность 30кг
Вес 3.8 кг 4кг 4,5 кг 4.8 кг 5,5 кг 6.8 кг 7.2 кг
Разрешение 20мкм (без микрошагового драйвера) 1мкм (20 с микрошаговым драйвером) 25мкм (без микрошагового драйвера) 1.25мкм (20 с микрошаговым драйвером)
Максимальная скорость 40мм/сек. 50мм/сек.
Точность повторного позиционирования 5мкм
Абсолютная точность позиционирования 8мкм
Линейность 10мкм 30мкм 60мкм
Параллельность движения 10мкм 15мкм 20мкм
Продольное колебание 80″ 80″ 80″
Колебание относительно вертикальной оси 60″ 60″ 60″
Зазор при обратном ходе 2мкм
Отклонение шага 3мкм 5мкм
Характеристики
  • Оборудование изготовлено из алюминиевого сплава, обладает небольшим весом; поверхность обрабатывается методом "черного" анодирования; используется в среде низкого вакуума.
  • В оборудовании используется линейная направляющая, которая обеспечивает более высокую грузоподъемность, устойчивость и стабильность движения.
  • Шаговый двигатель и шарико-винтовая передача соединены при помощи высококачественной упругой муфты, это позволяет уменьшить эксцентричность и уровень шума.
  • С обоих концов расположены нулевой и концевой выключатель, это обеспечивает точность позиционирования и защиту продукции.
  • Сервопривод и оптическая линейка позволяют значительно увеличить точность позиционирования.
  • Также можно дополнительно установить пылезащитную крышку и электрический тормоз.
