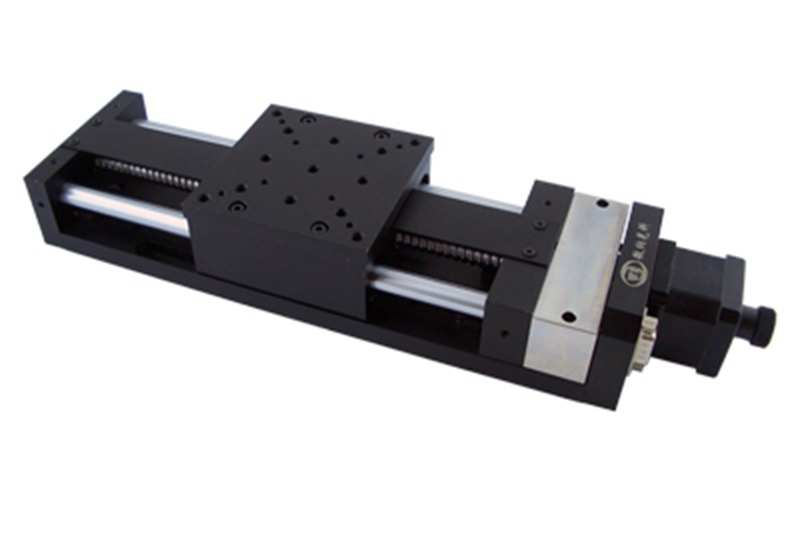

Стол линейного позиционирования средней точности с электроприводом WN250TA

Стол линейного позиционирования средней точности с электроприводом WN250TA предназначен для научно-исследовательской работы, использования в автоматической контрольно-проверочной аппаратуре, автоматизации промышленности и других областях, требующих контроля автоматического смещения при обработке, он осуществляет горизонтальное смещение путем электрического управления. Он обладает широким диапазоном перемещения - от 50мм до 300мм, грузоподъемность - 5кг, 7кг, 10 кг и 15кг на выбор.

Параметры
Модель WN250TA50L WN250TA100L WN250TA150L WN250TA200L WN250TA300L
Перемещение 50 мм 100 мм 150 мм 200 мм 300 мм
Тип винта 90×90мм 90×90мм 90×90мм 120×120мм 120×120мм
Тип винта Высокоточный шариковый винт (ход резьбы - 4мм)
Шаговый двигатель (1.8°) STP-42D3016
Грузоподъемность 15кг 10кг 7 кг 5кг
Вес 2.8 кг 3.4 кг 4,5 кг 5.2 кг 6.3 кг
Разрешение 20мкм (без микрошагового драйвера) 1мкм (20 с микрошаговым драйвером)
Максимальная скорость 40мм/сек.
Точность повторного позиционирования 3μ
Абсолютная точность позиционирования 5μ
Линейность 5мкм 6мкм 8мкм
Параллельность движения 10мкм 15мкм 20мкм
Продольное колебание 25″ 50″ 60″
Колебание относительно вертикальной оси 20″ 25″ 30″
Зазор при обратном ходе 2мкм
Отклонение шага 3мкм 5мкм
Характеристики
  • Оборудование изготовлено из алюминиевого сплава, обладает небольшим весом; поверхность обрабатывается методом "черного" анодирования; используется в среде низкого вакуума.
  • Шарико-винтовая передача и направляющая характеризуются низкой грузоподъемностью и низкой степенью жесткости, что делает оборудование пригодным для научных испытаний и промышленных потребителей с низкой нагрузкой.
  • Увеличение точности установки направляющей и ее рациональная регулировка и фиксация позволяют улучшить линейность, параллельность движения и стабильность

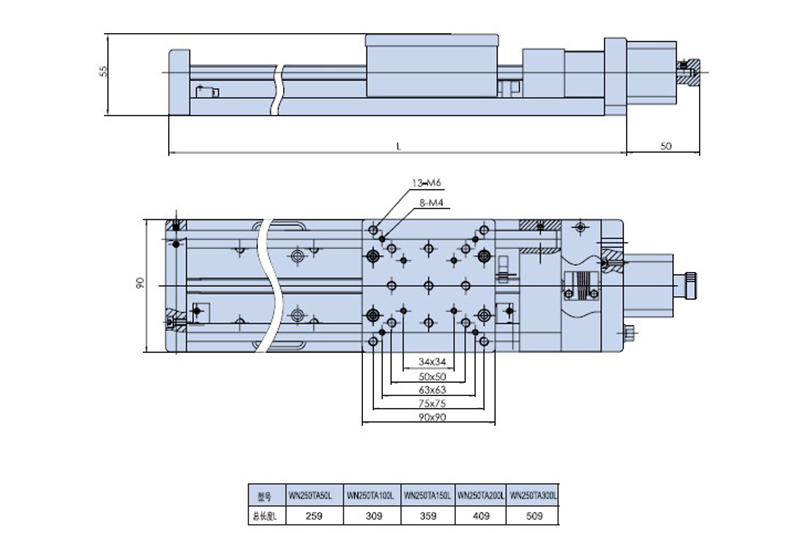

  • Основание оснащено отверстием под резьбу и сквозным отверстием со стандартным расстоянием между ними, что обеспечивает удобство установки и фиксации.
  • Сервопривод и оптическая линейка позволяют значительно увеличить точность позиционирования.
  • Также можно дополнительно установить пылезащитную крышку и электрический тормоз.
