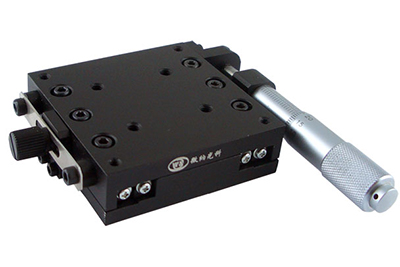

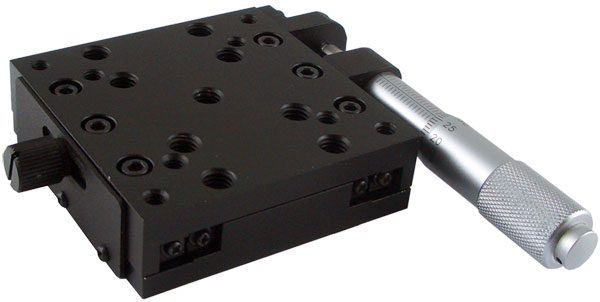

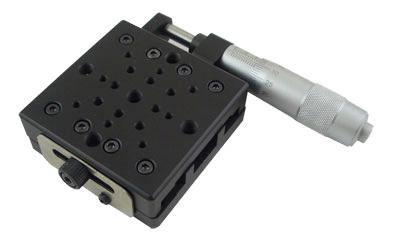

Высокоточный линейный транслятор 25 мм

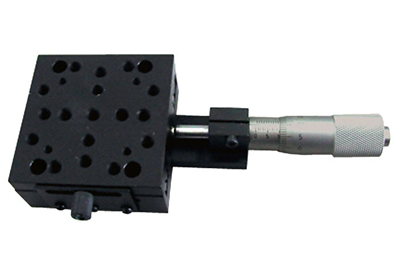

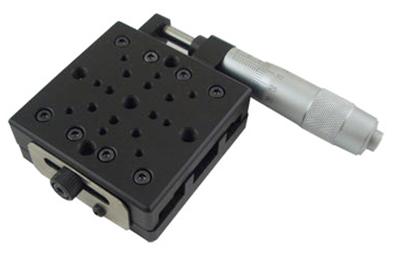

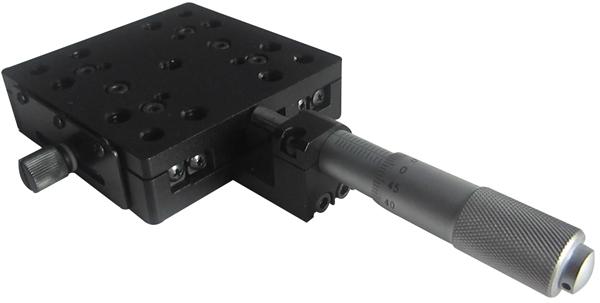

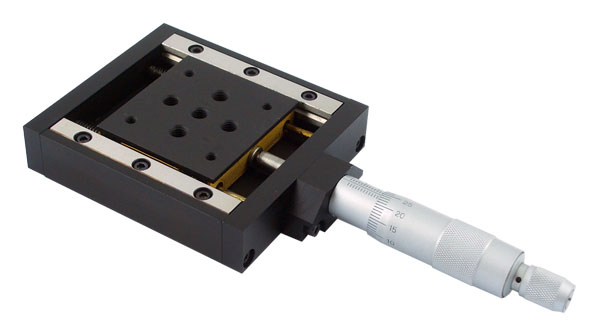

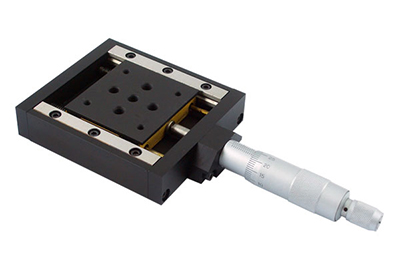

Высокоточный линейный транслятор из дюралюминия с 25-миллиметровым ходом и обработкой поверхности анодным оксидированием представлен в 6 моделях: WN107TM ~WN113TM, WN200TM. Микрометрическая головка размещается сбоку или по центру транслятора.

Характеристика
  • Высокоточные перекрёстные роликовые направляющие гарантируют высокую точность.
  • Основание и стол обеспечивают механическому транслятору прямолинейность, рыскание, тангаж и параллельность на высоком уровне.
  • Возможность смещения на уровне нанометров достигается благодаря высокоточной микрометрической головке.
  • Устройство для возврата в исходное положение пружины устраняет осевые зазоры.
  • Линейный транслятор легко устанавливается и комбинируется благодаря монтажным отверстиям, распределённым на основании и столе со стандартным интервалом.
  • Линейный транслятор легко соединяется с другими моделями трансляторов для создания многоосной платформы.

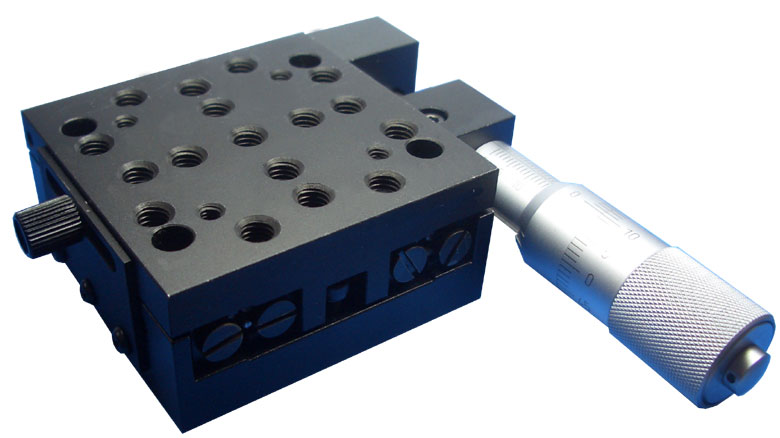

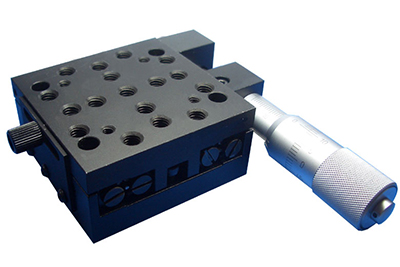

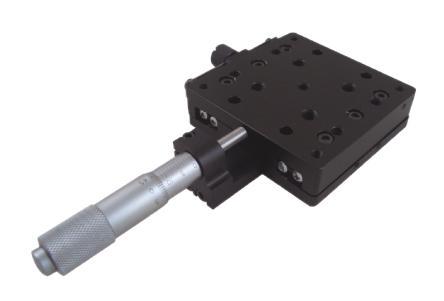

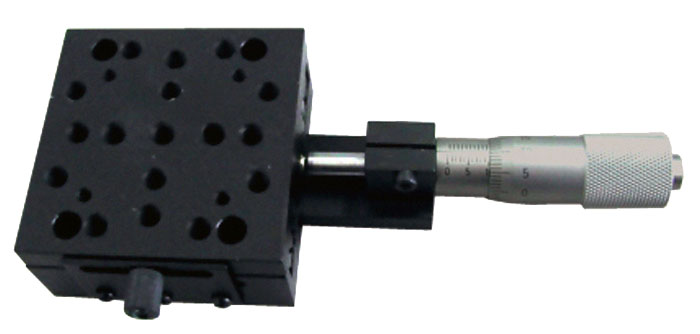

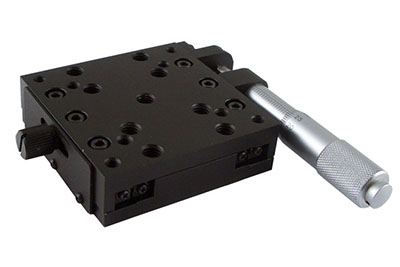

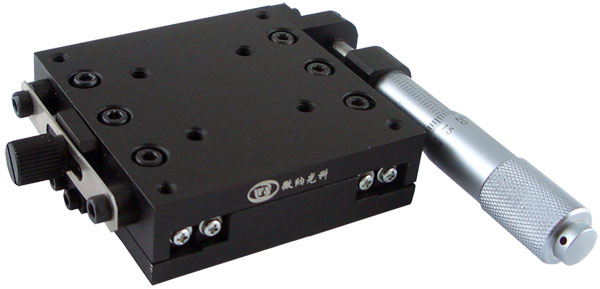

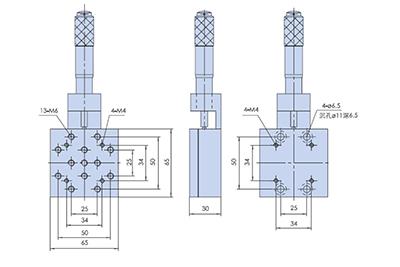

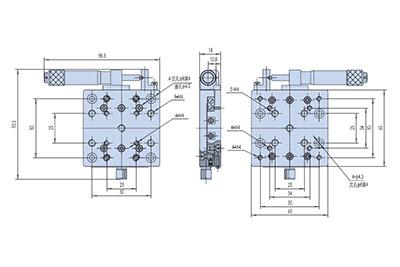

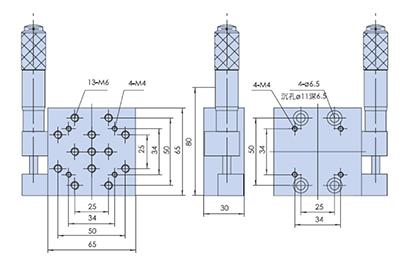

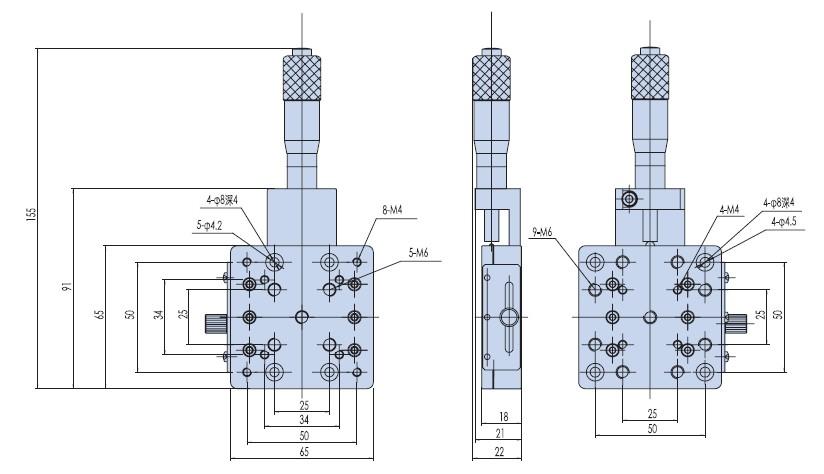

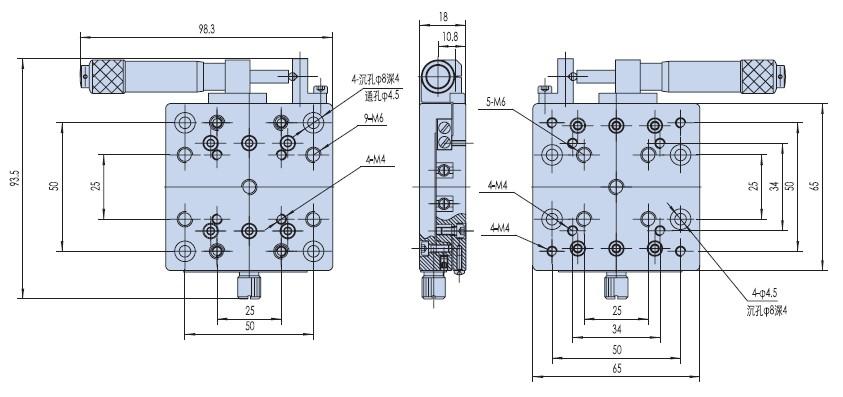

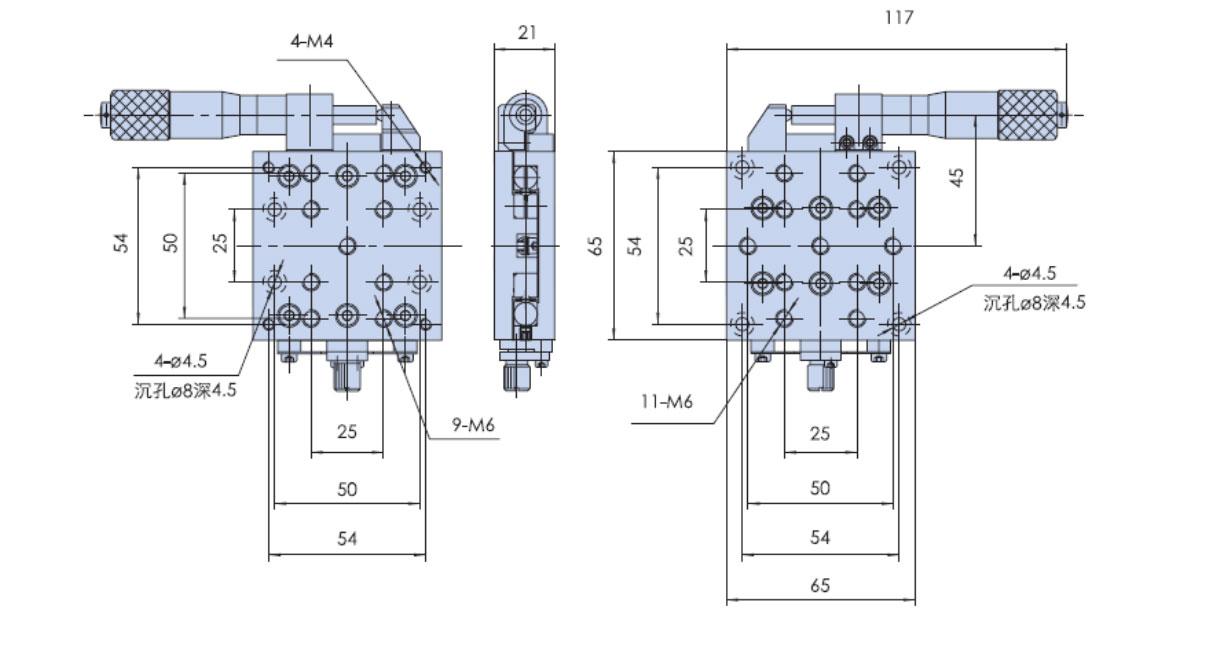

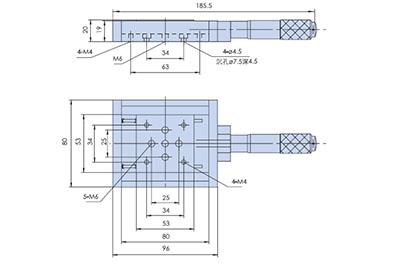

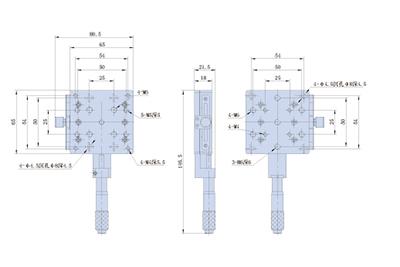

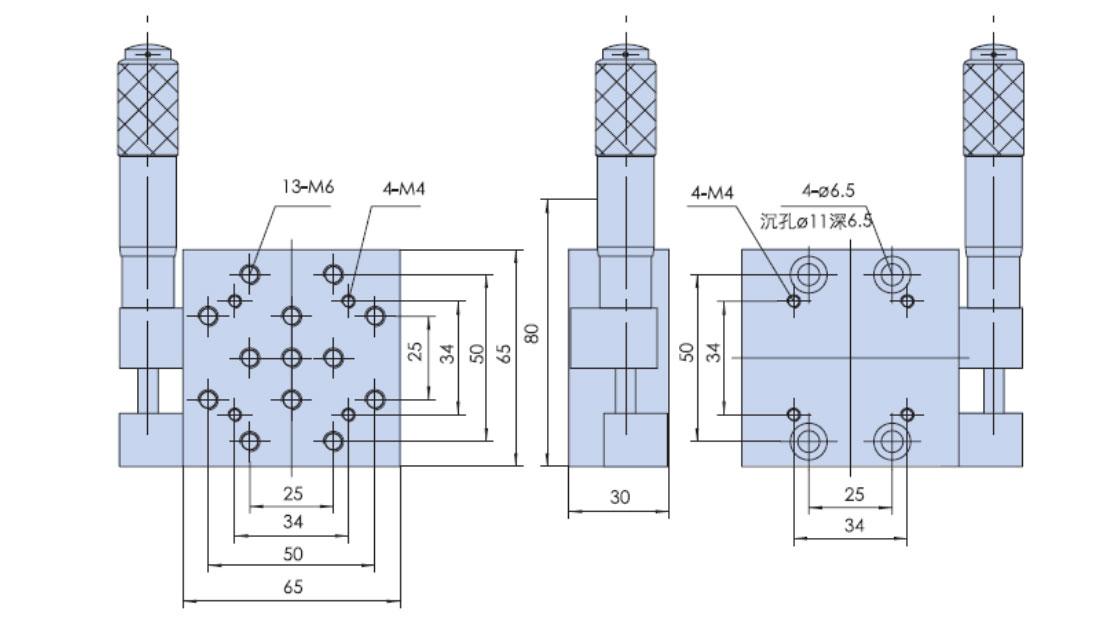

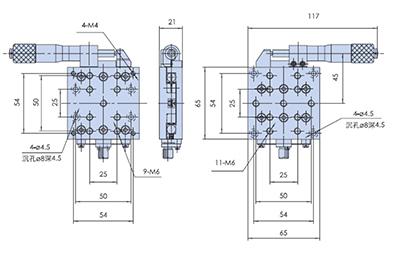

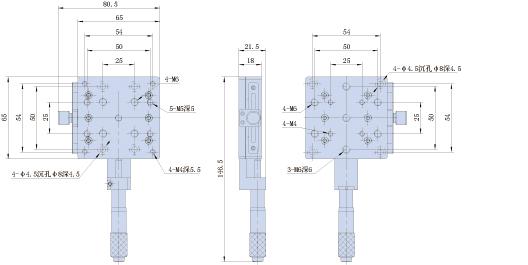

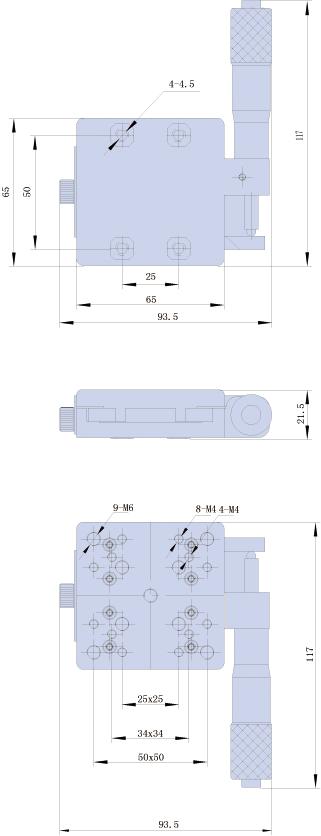

WN107TM
WN108TM
WN109TM
WN110TM
WN111TM
WN112TM
WN113TM
WN200TM
Модель WN108TM WN109TM WN110TM WN111TM WN112TM WN113TM WN200TM
Размер платформы 65мм×65мм 65мм×65мм 65мм×65мм 65мм×65мм 65мм×65мм 65мм×65мм 65мм×65мм
Привод Микрометрическая головка Микрометрическая головка Микрометрическая головка Микрометрическая головка Микрометрическая головка Микрометрическая головка Микрометрическая головка
Положение привода Боковое Центральное Боковое Центральное Боковое Центральное Центральное
Диапазон хода 25мм 25мм 25мм 25мм 25мм 25мм 25мм
Нижний предел измерения 0.01мм 10мкм/0.5мкм 10мкм/0.5мкм 0.01мм 0.01мм 10мкм/0.5мкм 10мкм/0.5мкм
Минимальная корректировка 0.002 2мкм/0.1мкм 2мкм/0.1мкм 0.002 0.002 2мкм/0.1мкм 2мкм
Направляющие Перекрёстные роликовые направляющие Перекрёстные роликовые направляющие Перекрёстные роликовые направляющие Перекрёстные роликовые направляющие Перекрёстные роликовые направляющие Перекрёстные роликовые направляющие Перекрёстные роликовые направляющие
Нагрузка 15кг 10кг 10кг 20кг 20кг 15кг 8кг
Прямолинейность 3мкм 2мкм 2мкм 3мкм 3мкм 3мкм 2мкм
Рысканье 25″ 25″ 25″ 25″ 25″ 25″ 20″
Тангаж 15″ 15″ 15″ 15″ 15″ 20″ 10″
Параллелизм стола 15мкм 15мкм 15мкм 15мкм 15мкм 25мкм 5мкм
Параллелизм хода 7мкм 7мкм 7мкм 7мкм 7мкм 10мкм 5мкм
Вес 0.5кг 0. 4кг 0.4кг 0.5кг 0.5кг 0.52кг 0.15кг
Основной материал Дюралюминий Дюралюминий Дюралюминий Дюралюминий Дюралюминий Дюралюминий Дюралюминий
Покрытие Черное анодирование Черное анодирование Черное анодирование Черное анодирование Черное анодирование Черное анодирование Черное анодирование
Точность - 3мкм/1.5мкм 3мкм/1.5мкм - - 3мкм/1.5мкм 3мкм/1.5мкм - - 3μ/1.5μ 3μ/1.5μ
