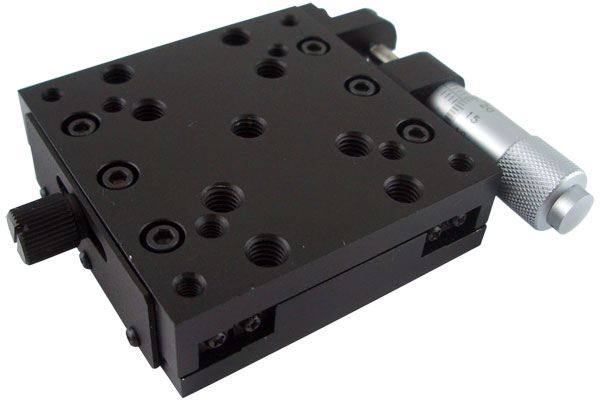

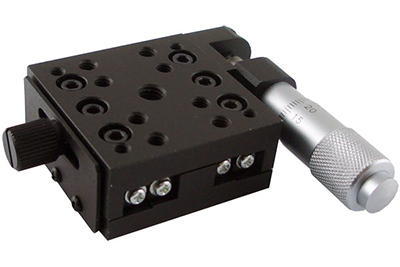

Высокоточный линейный транслятор 13 мм

Высокоточный линейный транслятор из дюралюминия с 13-миллиметровым ходом предоставляется в 6 моделях: WN101TM, WN102TM, WN104TM, WN105TM, WN106TM.

Характеристика
  • Механический линейный транслятор имеет конструкцию из дюралюминия, а поверхность обработана анодным оксидированием.
  • Высокоточныеперекрёстныероликовыенаправляющиегарантируютвысокуюточностьидолговечность.
  • Основание и стол обеспечивают механическому транслятору прямолинейность, рыскание, тангаж и параллельность на высоком уровне.
  • Возможность смещения на уровне нанометров достигается благодаря высокоточной микрометрической головке.
  • Устройство для возврата в исходное положение пружины устраняет осевые зазоры.
  • Линейный транслятор легко устанавливается и комбинируется благодаря монтажным отверстиям, распределённым на основании и столе со стандартным интервалом.
  • Линейный транслятор легко соединяется с другими моделями трансляторов для образования многоосной платформы.
  • При установке измерительной шкалы отображаются небольшие линейные перемещения.

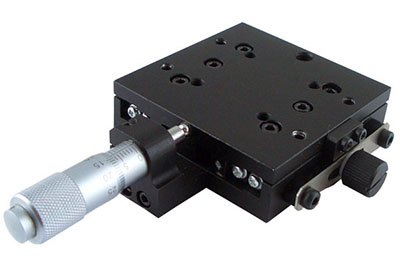

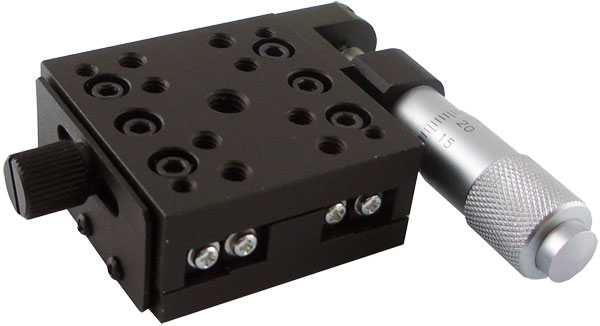

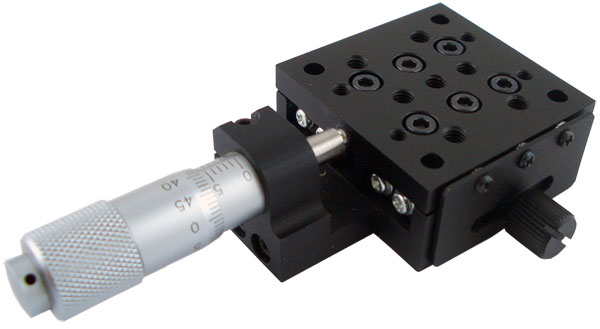

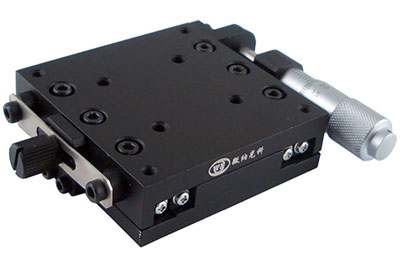

WN101TM
WN102TM
WN104TM
WN105TM
WN106TM
Модель WN101TM13M WN102TM13M WN103TM13M WN104TM13M WN105TM13M WN106TM13M
Размер платформы 40мм×40мм 40мм×40мм 60мм×60мм 60мм×60мм 60мм×60мм 60мм×60мм
Привод Микрометрическая головка Микрометрическая головка Микрометрическая головка Микрометрическая головка Микрометрическая головка Микрометрическая головка
Положение привода Центральное Боковое Центральное Боковое Центральное Боковое
Диапазон хода 13мм 13мм 13мм 13мм 13мм 13мм
Нижний предел измерения 10мкм/0.5мкм 10мкм/0.5мкм 10мкм/0.5мкм 10мкм/0.5мкм 10мкм/0.5мкм 10мкм/0.5мкм
Точность 3мкм/1.5мкм 3мкм/1.5мкм 3мкм/1.5мкм 3мкм/1.5мкм 3мкм/1.5мкм 3мкм/1.5мкм
Минимальная корректировка 2мкм/0.1мкм 2мкм/0.1мкм 2мкм/0.1мкм 2мкм/0.1мкм 2мкм/0.1мкм 2мкм/0.1мкм
Направляющие Перекрёстные роликовые направляющие Перекрёстные роликовые направляющие Перекрёстные роликовые направляющие Перекрёстные роликовые направляющие Перекрёстные роликовые направляющие Перекрёстные роликовые направляющие
Нагрузка 8кг 8кг 10кг 10кг 10кг 10кг
Прямолинейность 2мкм 2мкм 2мкм 2мкм 2мкм 2мкм
Рысканье 25″ 25″ 25″ 25″ 25″ 25″
Тангаж 15″ 15″ 15″ 15″ 15″ 15″
Параллелизм стола 15мкм 15мкм 15мкм 15мкм 15мкм 15мкм
Параллелизм хода 7мкм 7мкм 7мкм 7мкм 7мкм 7мкм
Вес 0.24кг 0.24кг 0.4кг 0.4кг 0.4кг 0.4кг
Основной материал Дюралюминий Дюралюминий Дюралюминий Дюралюминий Дюралюминий Дюралюминий
Покрытие Черное анодирование Черное анодирование Черное анодирование Черное анодирование Черное анодирование Анодное оксидирование
