Гониометр (с перекрёстным роликовым подшипником)

Гониометр с перекрёстным роликовым подшипником обеспечивает вращение снебольшим углом. Гониометр не имеет линейного смещения как линейный транслятор, но вращается вокруг фиксированной точки.
Гониометры с перекрёстным роликовым подшипником представлены в 2 моделях: одноосевой и двухосевой.

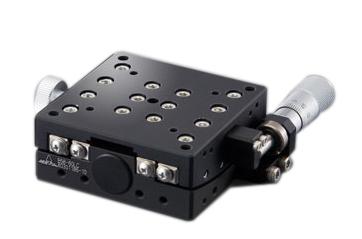

Одноосевой гониометр

Одноосевой гониометр с отклонением центра вращения менее 0,01 мм, весом 0,3 кг и грузоподъемностью 5,0 кгс 【 49,0 Н】производится в 8 моделях (см. ниже) и разделяется на два вида на основании положения микрометра.

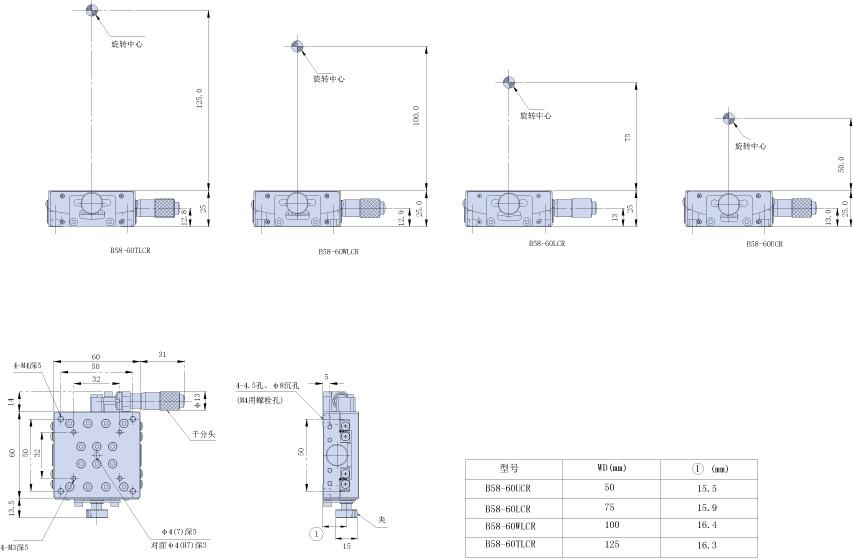

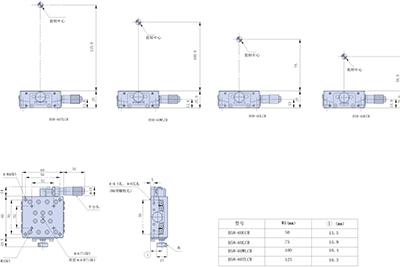

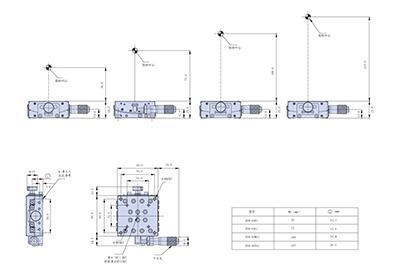

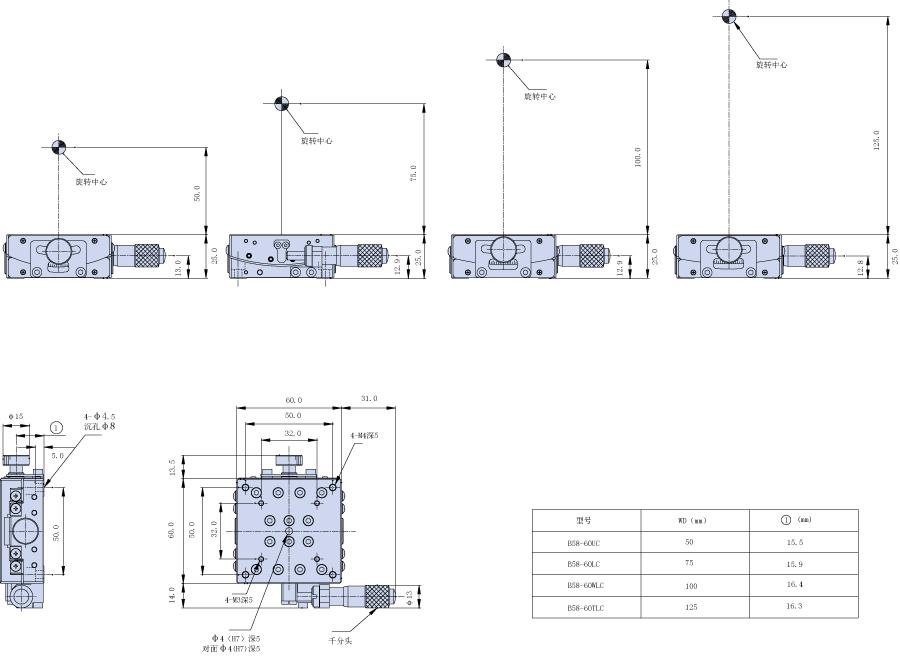

WNB58-60UC/60LC/WLC/TLC

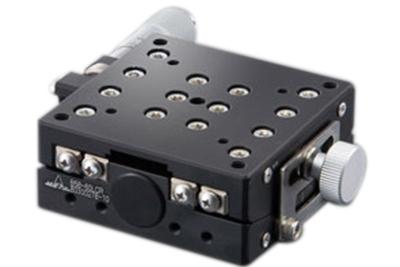

WNB58-60UCR/60LCR/60WLCR/60TLCR

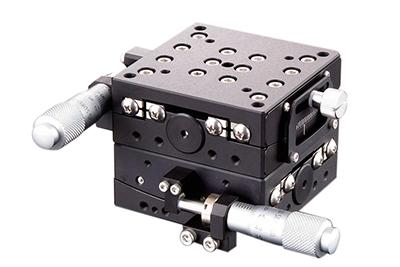

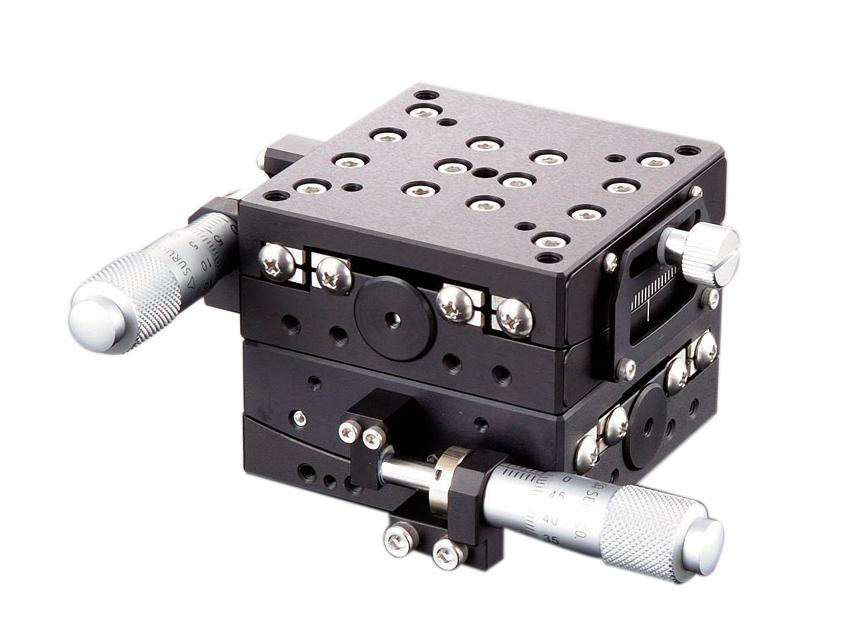

Двухосевой гониометр

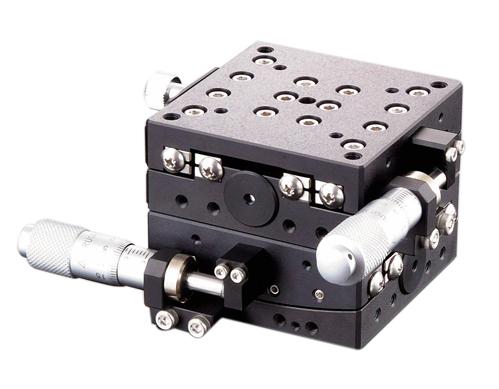

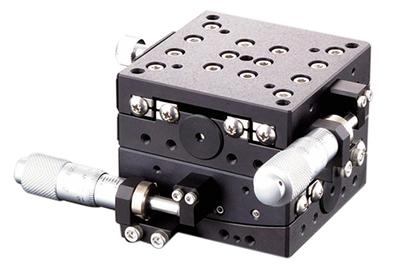

Двухосевой гониометр весом 0,6 кг, грузоподъемностью 4,7 кг 【46,0 Н】производится в 6 моделях (см. ниже) и разделяется на два вида на основании положения микрометра.

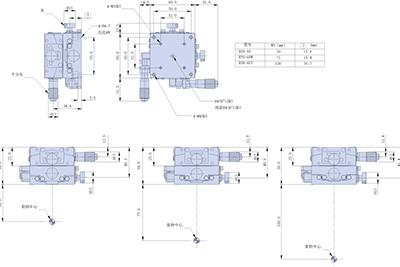

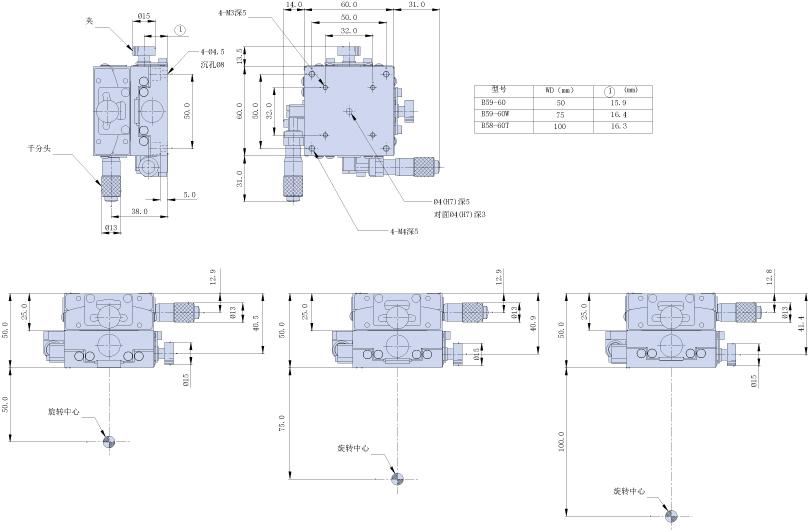

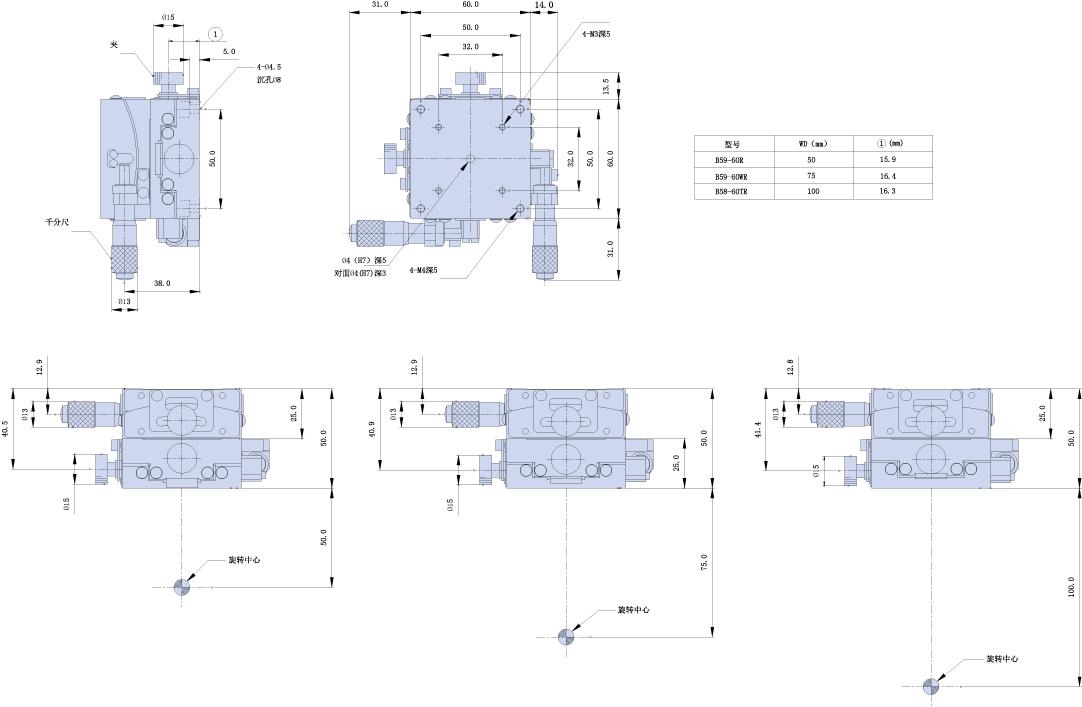

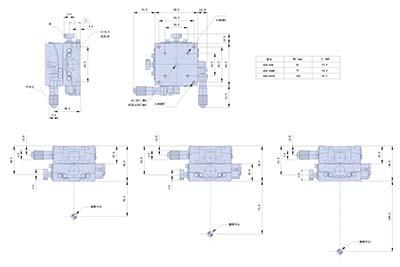

WNB59-60/ 60W/60T
WNB59-60 R/60TR/ 60WR
Ось Одноосевой Двухосевой
Модель WNB58-60UCR WNB58-60LC WNB58-60WLC WNB58-60TLC WNB59-60 WNB59-60W WNB59-60T
(Различное положение микрометра) WNB58-60UCR WNB58-60LCR WNB58-60WLCR WNB58-60TLCR WNB59-60R WNB59-60WR WNB59-60TR
Размер платформы 60×60мм
Положение микрометра Боковое
Высота центра вращения 50±0.2мм 75±0.2мм 100±0.2мм 125±0.2мм 50±0.4мм 75±0.4мм 100±0.4мм
Отклонение центра вращения ниже 0,01 мм -
Диапазон углов ±4.0° ±3.0° ±2.5° (Верхний) ± 4,0 ° (нижний) ± 4,0 ° (Верхний) ± 4,0 ° (нижний) ± 3,0 ° (верхний) ± 3,0 ° (нижний) ± 2,5 °
Наименьшая градуировка микрометра ≒ 33 "/ градация ≒24〞/ градация ≒18〞/ градация ≒15〞/ градация (верхний) ≒ 33 〞(нижний) ≒ 24〞 (Верхний) ≒ 24 "(нижний) ≒ 18" (Верхний) ≒ 18 "(нижний) ≒ 15"
Направляющие Перекрестная роликовая направляющая
Грузоподъемность 5,0 кгс【49.0Н】 4.7 кгс【46.0Н】
Допустимое значение вверх и вниз 1.5Н • см 1.5Н • см
Крутящий момент
влево и вправо 2.0Н • см 2.0Н • см
Нагрузка вращение 2.6Н • см 1.5Н • см
Движение вверх и вниз 0.27〞/ Н • см 0.37〞/Н • см
влево и вправо 0.09〞/ Н • см 0.18〞/Н • см
Жесткость вращение 0.10 "/ Н • см 0.37〞/ Н • см
Вес 0.31кг 0.30кг 0.62кг 0.60кг
Основной материал-Покрытие Алюминий - Черное хромирование
