Одноосевая наклонная платформа

Одноосевая наклонная платформа производится в 2 моделях, контролируя наклон в пределах отклонения ± 3 ° или ± 4 °. Материал из алюминиевого сплава применяется для производства монтажной платы. Одноосная наклонная платформа с максимальной грузоподъемностью 4 кг и 10 кг имеет высококачественную дисковую пружину для стабильности сброса.

Характеристика
  • Платформа дает возможность одномерной регулировки тангажа.
  • Микрометрическая головка приводит в движение наклонную платформу, а высококачественная дисковая пружина применяется для стабильности сброса.
  • Платформа легко устанавливается и комбинируется благодаря монтажным отверстиям, распределённым на основании и столе со стандартным интервалом.

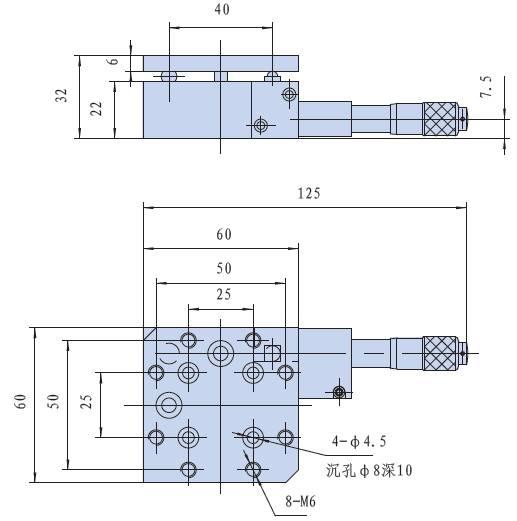

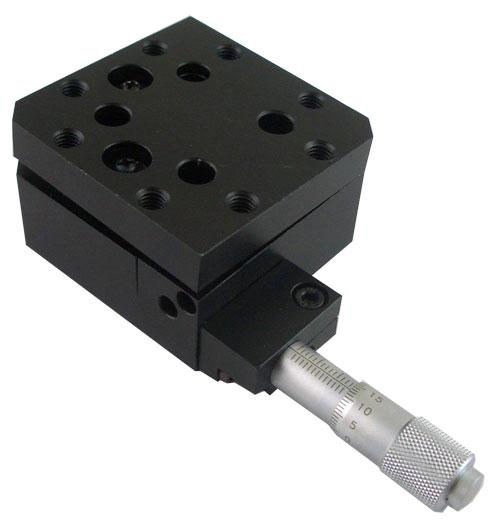

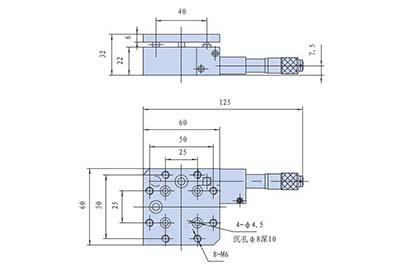

WN04SM4
Регулировка высоты тангажа осуществляется изменением линейного движения.

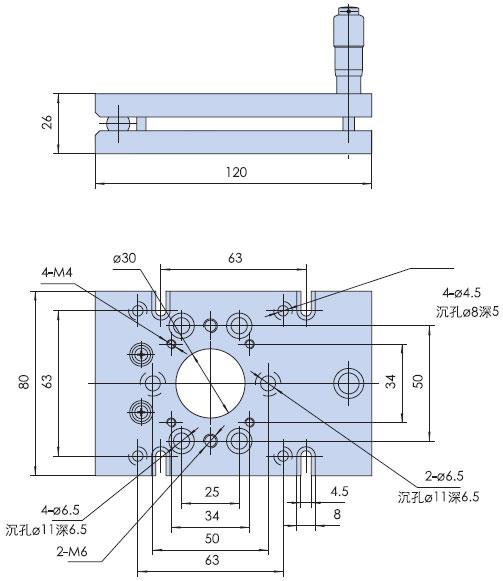

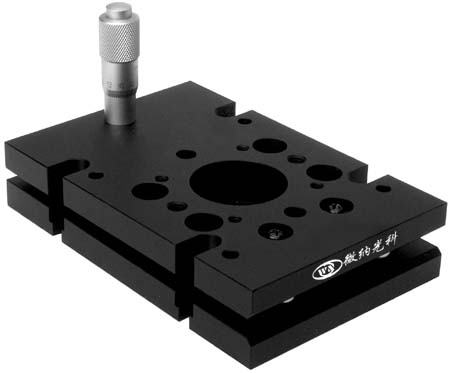

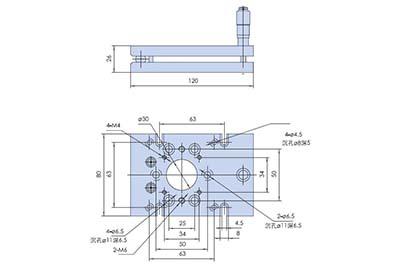

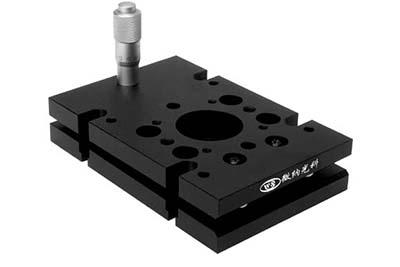

WN01SM3
Светопропускание осуществляется благодаря 30-миллиметровому диаметру центра.
Модель WN04SM4 Модель WN01SM3
Размер платформы 60мм×60мм Размер платформы 120мм×80мм
Функция θx одномерная регулировка тангажа Функция θx одномерная регулировка тангажа
Привод Микрометр линейный привод Привод Микрометр 1-осевой привод
Диапазон регулировки Тангаж ± 4 ° Диапазон регулировки ±3°
Минимальная регулировка 5′ Минимальная регулировка 5′
Нагрузка 4кг Нагрузка 10кг
Вес 0.34кг Вес 0.5кг
Основной материал Дюралюминий Основной материал Дюралюминий
Покрытие Черное анодирование Покрытие Черное анодирование
