Двухосевая наклонная платформа

Двухосевая наклонная платформа производятся в 2 моделях с диапазоном наклона ± 4 ° и ± 5 °. Платформа выполняет такие функции, как двухмерная регулировкатангажа и выравнивание оптических модулей.Микрометрическая головка приводит в движение наклонную платформу, а высококачественная дисковая пружина применяется для стабильности сброса.

Характеристика
  • Платформа дает возможность двумерной регулировки тангажа.
  • Микрометрическая головка приводит в движение наклонную платформу, а высококачественная дисковая пружина применяется для стабильности сброса.
  • Платформа легко устанавливается и комбинируется благодаря монтажным отверстиям, распределённым на основании и столе со стандартным интервалом.

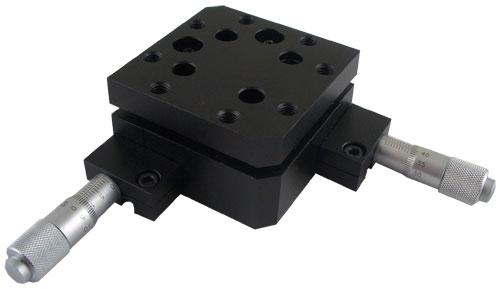

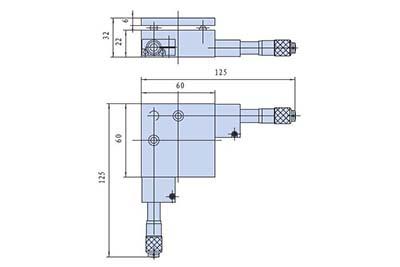

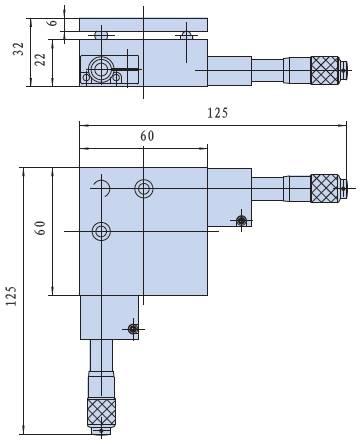

WN05SM4
Регулировка высоты тангажа осуществляется изменением линейного движения

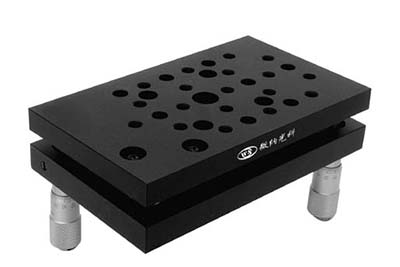

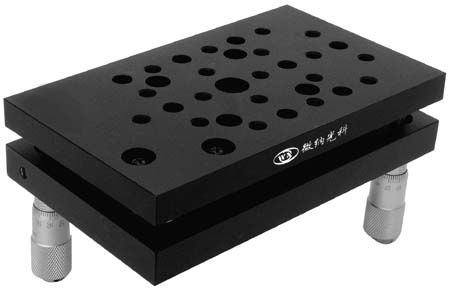

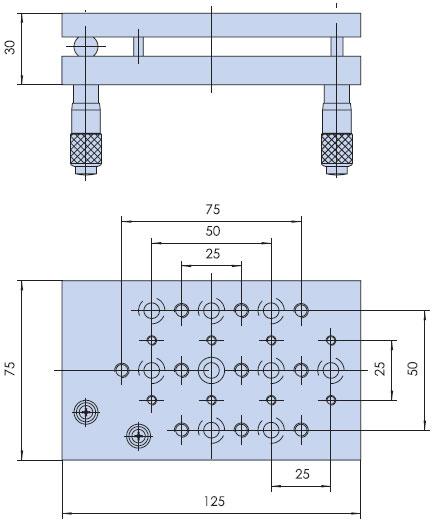

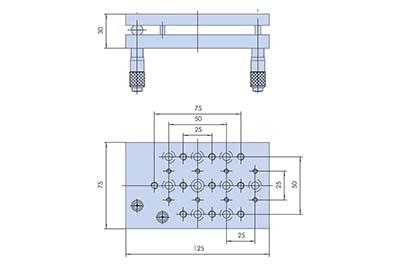

WN02SM5

Модель WN05SM4 WN02SM5
Размер платформы 60мм×60мм 125мм×75мм
Функция θx, θy двумерная регулировка тангажа θx, θy двумерная регулировка тангажа
Привод Микрометр линейный привод Микрометр 2-х осевой привод
Диапазон регулировки Тангаж ± 4 ° ±5°
Минимальная регулировка 5′ 5′
Нагрузка 4кг 10кг
Вес 0.35кг 0.51кг
Основной материал Дюралюминий Дюралюминий
Покрытие Черное анодирование Черное анодирование
