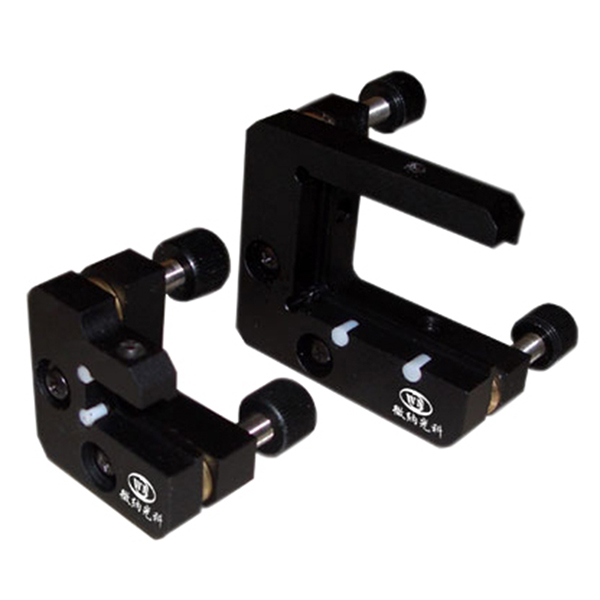

Кинематические держатели для цилиндрических зеркал

Кинематические держатели для цилиндрических зеркал являются устойчивыми с особой конструкцией без кромок, с разборным и блокируемым регулятором.
Компания производит 2 типа держателей зеркал: WN120KM (20-50,8) и WN130KM. Регулировка осуществляется винтомM6x0,25 с небольшим шагом, что позволяет адаптироваться к различным направлениям.

Держатель зеркалWN120KM(20-50.8)

Характеристика
  • Диаметр: 38,1-50,8 мм в наличии.
  • Регулировка осуществляется винтом M6x0,25 с блокировкой для ослабления крепления зеркала из-за вибрации.
  • Наличие высокопроизводительной пружины растяжения, которая имеет равномерное возвратной усилие и уменьшает напряжение.
  • Монтажные отверстия имеют два направления.

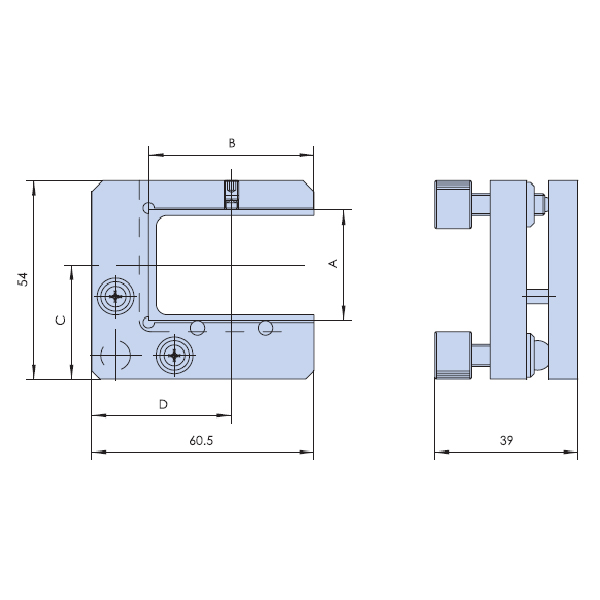

Держатель зеркал для цилиндрических зеркал WN130KM

Спецификация
Модель WN130KM10 WN130KM15 WN130KM30 WN130KM45 WN130KM50
A 10 мм 15 мм 30 мм 45 мм 50 мм
B 15 мм 25 мм 45 мм 60 мм 75 мм
C 20.5 мм 23 мм 30.5 мм 38 мм 40.5 мм
D 23 мм 28 мм 38 мм 45.5 мм 53 mm
Характеристика
  • Тонкий микрометрический ходовой винт M6x0.25 позволяет предотвратить вибрацию и возникающую в связи с ней неустойчивость держателя.
  • Дисковая пружина обеспечивает регулируемое возвратное усилие.
  • Установочное место со специальным отверстием обеспечивает удобство выравнивания.
  • Тубус используется для установки оптической линзы и ее последующей фиксации в держателе.
  • Защита оптики обеспечивается при помощи тефлоновой прокладки.
  • Крепежные отверстия на двух направлениях предназначены для различных направлений светового потока.
