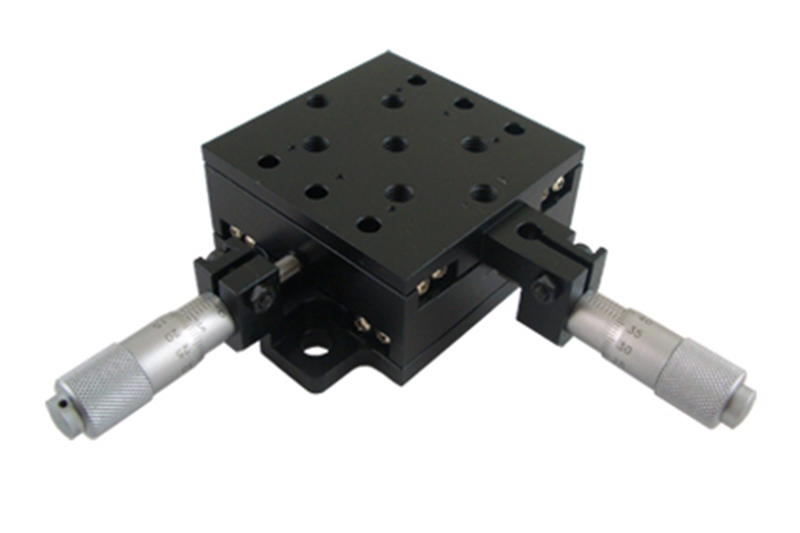

Высокоточный комбинированный линейный координатный стол из алюминия WN203WM13M

Высокоточный комбинированный линейный координатный стол из алюминия WN203WM13M используется в научно-исследовательской работе, в автоматической контрольно-проверочной аппаратуре и других областях для осуществления многокоординатной регулировки перемещения.

Параметры
Модель Размер поверхности стола Количество осей регулировки Технические параметры Тип привода Положение привода Минимальное деление шкалы Точность Минимальное шаговое движение Линейность Колебание относительно вертикальной оси Продольное колебание Параллельность стола Параллельность движения Двухмерная вертикальность Грузоподъемность Вес
WN203WM13M 61.5 мм×61.5 мм Оси X, Y 13 мм головка микрометра центральный привод 0.01 5мкм 2мкм 3мкм 25″ 20″ 50мкм 25мкм 25мкм 10кг 0,4 кг
Характеристика
  • Конструкция комбинированного линейного координатного стола изготовлена из дюралюминиевого проката, поверхность обработана с применением технологии анодирования.
  • В качестве привода используется микрометрическая головка, которая обеспчеивает удобство чтения показателей измерений. Конструкция оснащена пружинным накатником и другими механизмами, основной функцией которых является устранение зазора и повышение точности.
  • Микрометрические головки двух горизонтальных осей установлены на одной горизонтальной плоскости, то упрощает эксплуатацию.
  • Прибор оснащен перекрестно-роликовыми направляющими, которые обеспечивают плавное перемещение, высокую точность и прямолинейность движения без колебаний.
  • Компактная конструкция обеспечивает удобство эксплуатации, позволяя осуществлять двухмерную регулировку в небольшом пространстве.
  • Целостностная конструкция обеспечивает параллельность и вертикальность движения по двум осям.
