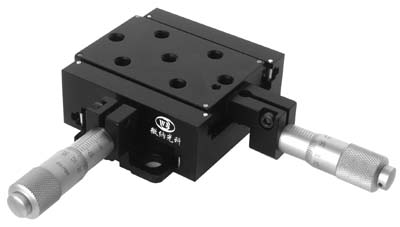

Комбинированный двухосевой линейный транслятор WN203WM13L

Комбинированный двухосевой линейный транслятор WN203WM13L удобен в работе, а компактный дизайн позволяет осуществлять двухосное линейное смещение в небольшом помещении. Транслятор управляется линейным шарикоподшипником и возвращается в исходное положение при помощи пружины для устранения люфта.
Перекрёстный роликовый подшипник позволяет транслятору регулировать осиX, Y. Комбинированный транслятор с диапазоном хода в 13 мм, размером стола 61,5 мм × 61,5 мм и грузоподъёмностью в 4 кг имеет точность в 5 мкм.

Параметры
Модель WN203WM13L
Размер платформы 61.5мм×61.5мм
Ось Оси X, Y
диапазон хода 13 мм
Привод Микрометрический привод
Положение привода Центральное
Направляющие Линейный шарикоподшипник
Минимальная корректировка 0.01
Точность 5мкм
Минимальная корректировка 2мкм
Прямолинейность 12мкм
Рысканье 60″
Тангаж 45″
Параллелизм стола 60мкм
Параллелизм хода 40мкм
Вертикальность двух измерений 40мкм
Нагрузка 4кг
Вес 0.39кг
Основной материал Дюралюминий
Покрытие Черное анодирование
Характеристика
  • Компактный дизайн позволяет осуществлять двухосное линейное смещение в небольшом помещении.
  • Благодаря интегрированной структуре поддерживается уровень параллельности и вертикальности двух осей.
  • Транслятор удобен в использовании благодаря микрометрическим головкам обеих осей, установленных на одной горизонтальной плоскости.
  • Стабильность движения, прямолинейность, рыскание и тангаж обеспечиваются линейной шарикоподшипниковой направляющей.
  • Комбинированный транслятор возвращается в исходное положение при помощи пружины для устранения люфта.
