Высокоточная поворотная платформа

Высокоточная поворотная платформа производится из нержавеющей стали или алюминиевого сплава для гарантии длительного срока службы. Благодаря микрометрической головке платформа регулируется на 360 °, 5 ° или 10 °. Доступны 4 модели поворотных платформ с нагрузкой в 5 кг и 8 кг соответственно.

Характеристика
  • Высокоточная поворотная платформа может быть настроена на 360 ° методом грубой регулировки.
  • Регулировка осевого зазора увеличивает устойчивость.
  • Измерение с 1 ° до 360 ° для легкости считывания.
  • Линейный транслятор легко устанавливается и комбинируется благодаря монтажным отверстиям, распределённым на основании и столе со стандартным интервалом.

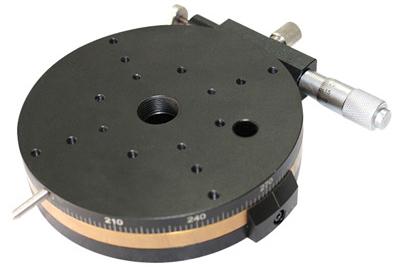

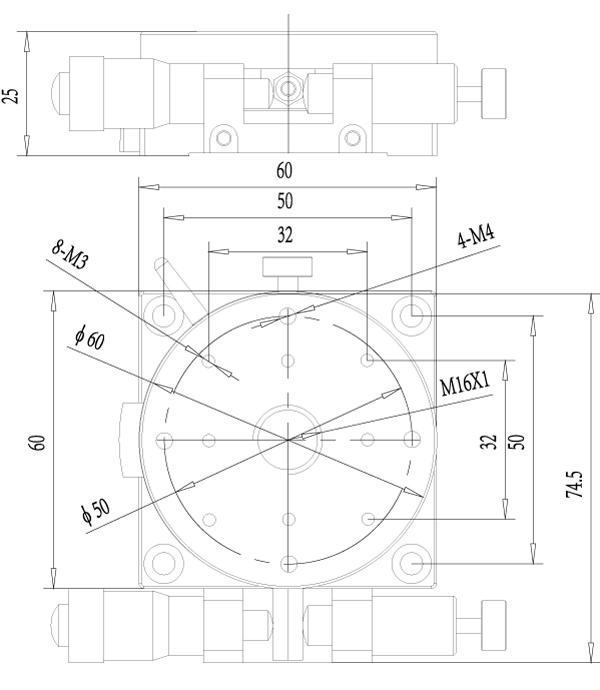

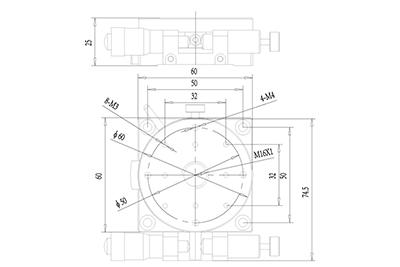

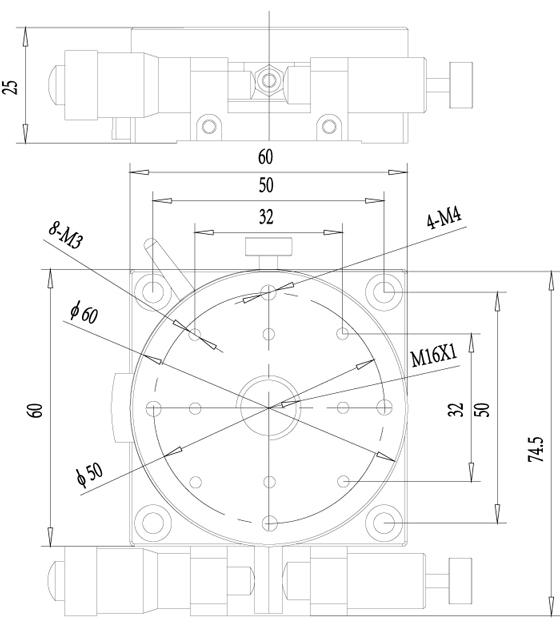

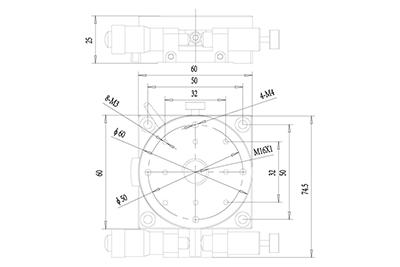

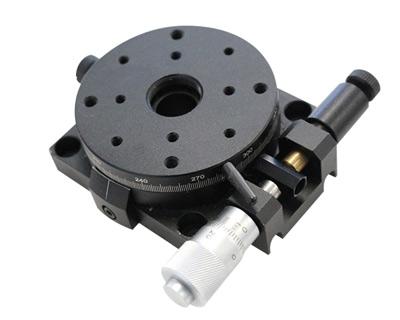

WNB43-60

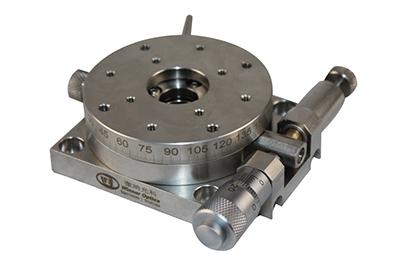

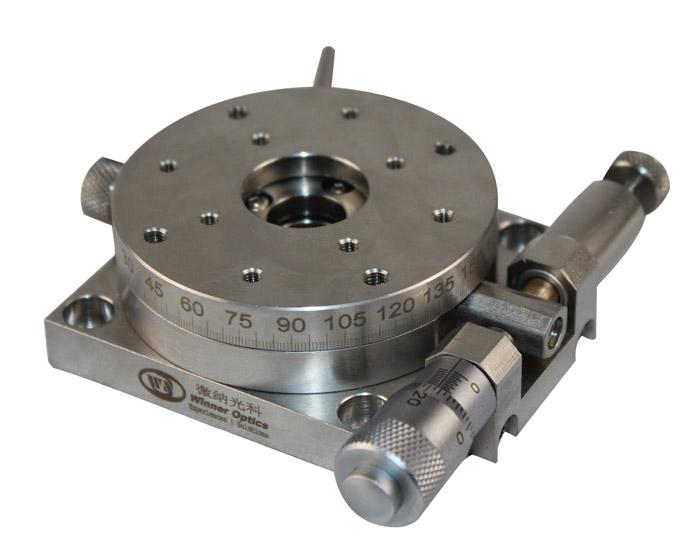

WNB43-60H

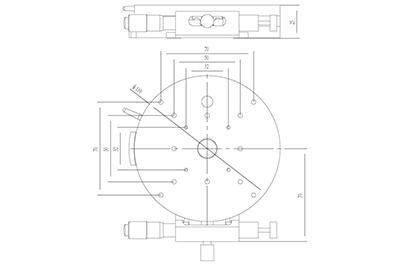

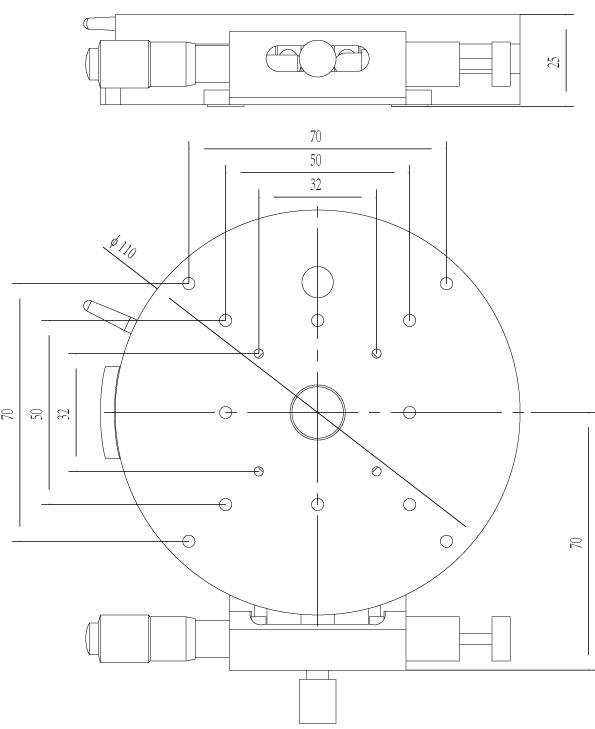

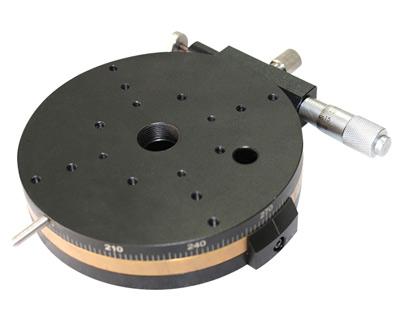

WNB43-110N

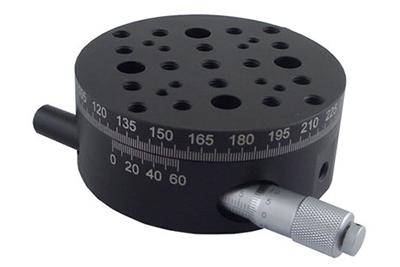

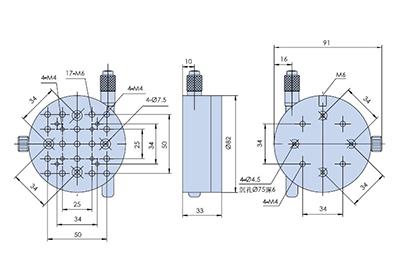

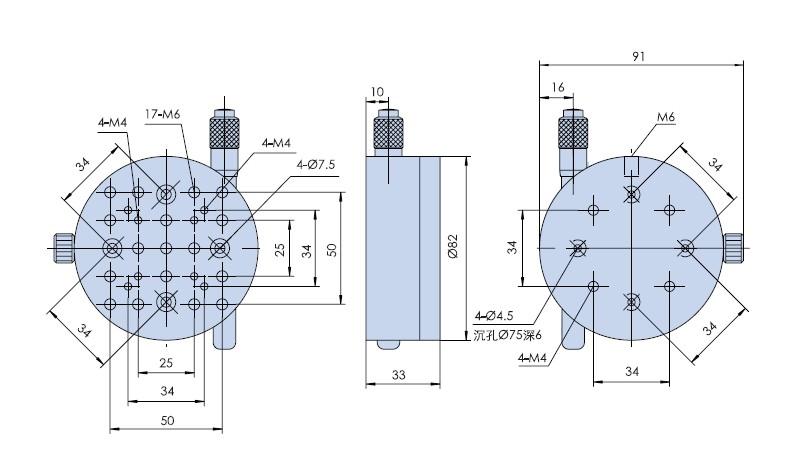

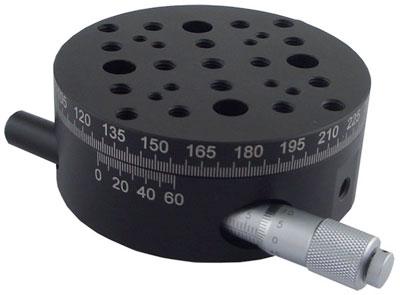

WN01RM82
Модель WNB43-60H WNB43-60 WNB43-110N WN01RM82
Размер платформы φ60мм φ60мм φ110мм φ82мм
Привод Ручной (добавляется микрометрическая головка) Ручной (добавляется микрометрическая головка) Ручной (добавляется микрометрическая головка) Микрометрическая головка
Диапазон вращения 360° (грубая регулировка), 5° (точная регулировка) 360° (грубая регулировка), 5° (точная регулировка) 360° (грубая регулировка), 5° (точная регулировка) 360° (грубая регулировка), 10° (точная регулировка)
Нижний предел измерения 1° 1° 1° 1°
Минимальный вывод 2′ 2′ 2′ 2′
Минимальное добавочное движение 15″(ориентировочно) 15″( ориентировочно) 15″( ориентировочно) 15″( ориентировочно)
Нагрузка 5кг 5кг 8кг 5кг
Холостой ход 20мкм 60мкм 60мкм 60мкм
Эксцентриситет 10мкм 30мкм 30мкм 30мкм
Параллелизм стола 15мкм 60мкм 60мкм 60мкм
Вес 0.85кг 0.5кг 0.5кг 0.5кг
Основной материал Нержавеющая сталь Дюралюминий Дюралюминий Дюралюминий
Покрытие Черное анодирование Черное анодирование Черное анодирование
