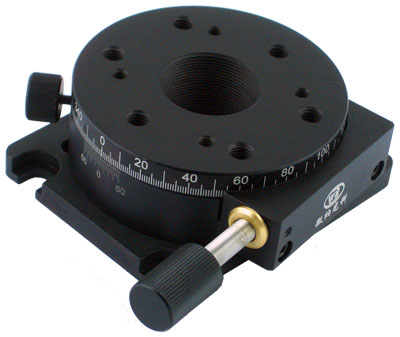

Поворотная платформа (с регулировочным винтом)

Поворотная платформа с регулировочным винтом легко устанавливается и комбинируется благодаря монтажным отверстиям, распределённым на основании и столе со стандартным интервалом. Поворотная платформа производится из алюминиевого сплава и грубо регулируется на 360 °, точно на 3 ° или 10 °. Доступны 3 модели поворотных платформ.

Характеристика
  • Поворотная платформа с регулировочным винтом может быть настроена на 360 ° методом грубой регулировки
  • Регулировка осевого зазора увеличивает устойчивость.
  • Измерение с 1 ° до 360 ° для легкости считывания.
  • Линейный транслятор легко устанавливается и комбинируется благодаря монтажным отверстиям, распределённым на основании и столе со стандартным интервалом.

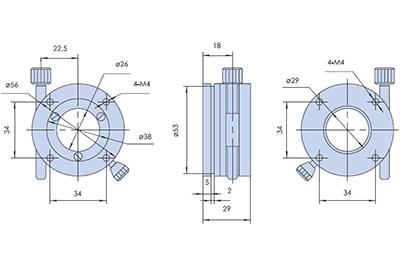

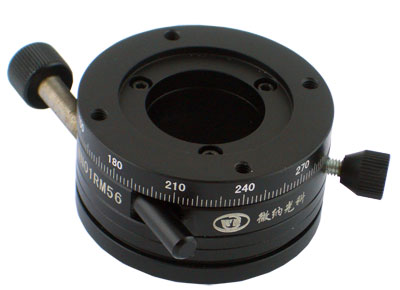

WN01RM56

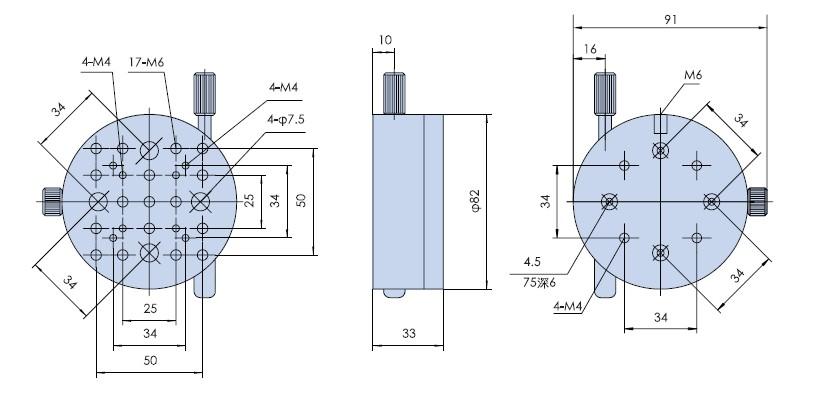

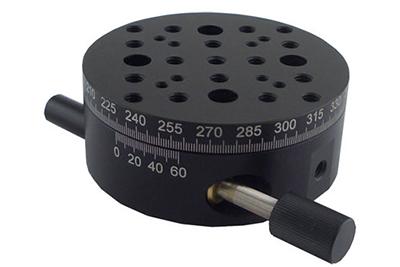

WN01RM82-1

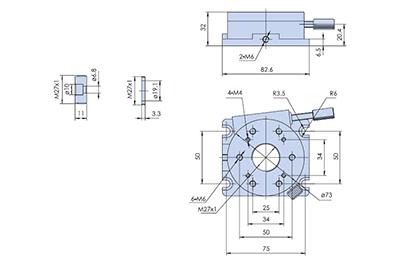

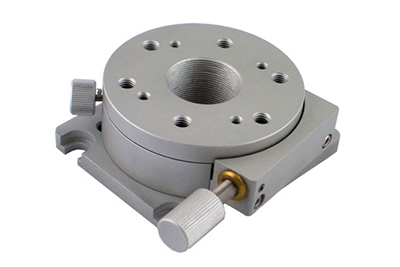

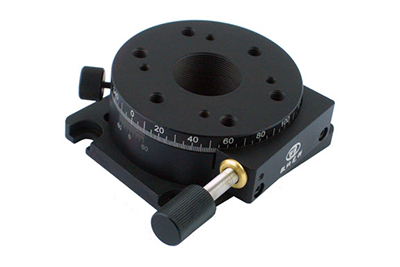

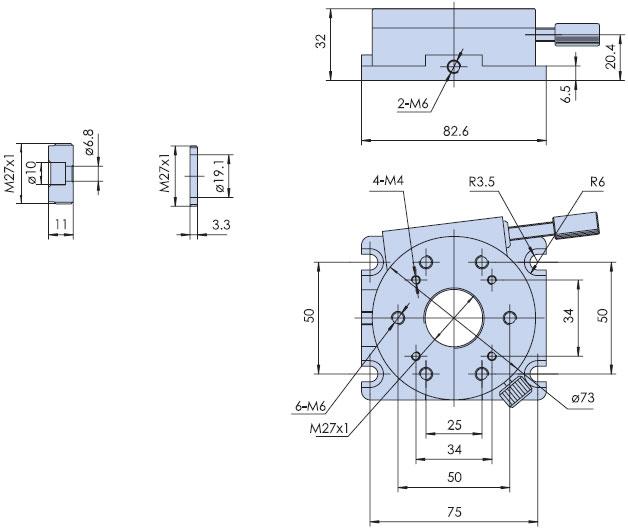

WN01RM73

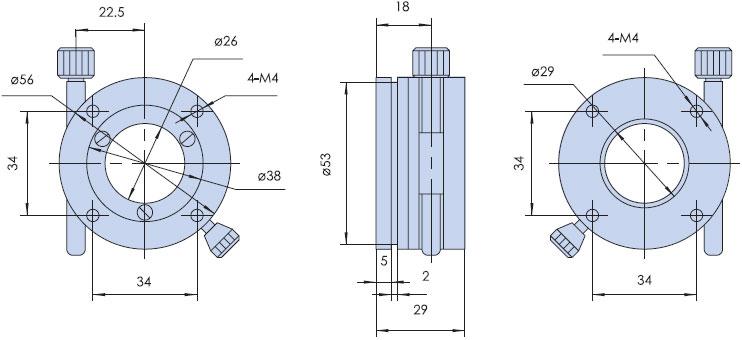

Модель WN01RM56 WN01RM73 WN01RM82-1
Размер платформы φ56мм φ73мм φ82мм
Привод Винтовая пара Винтовая пара Винтовая пара
Диапазон вращения 360° (грубая регулировка), 3° (точная регулировка) 360° (грубая регулировка), 3° (точная регулировка) 360° (грубая регулировка), 10° (точная регулировка)
Нижний предел измерения 2° 1° 1°
Минимальный вывод 0.2° 5′ 2′
Минимальное добавочное движение 10″(ориентировочно) 6″(ориентировочно) 15″(ориентировочно)
Нагрузка 2кг 5кг 5кг
Холостой ход 60мкм 60мкм 60мкм
Эксцентриситет 30мкм 30мкм 30мкм
Параллелизм стола 60мкм 60мкм 60мкм
Вес 0.15кг 0.35кг 0.5кг
Основной материал Дюралюминий Дюралюминий Дюралюминий
Покрытие Черное анодирование Черное анодирование Черное анодирование
Диаметр центрального отверстия φ26 M27X1, можно добавить линзы φ25.4 -
