Поворотная платформа (с червячным винтом)

Поворотная платформа с червячным винтом вращается на 360 °. Платформа производится из нержавеющей стали или алюминиевого сплава, что увеличивает срок службы. Мы предлагаем 3 модели поворотной платформы с максимальной грузоподъемностью 0,2 кг и 15 кг.

Характеристика
  • Может быть настроена на 360 ° методом грубой регулировки.
  • Измерение с 1 ° до 360 ° для легкости считывания.
  • Регулировка осевого зазора увеличивает устойчивость.
  • Червячный привод увеличивает коэффициент снижения скорости и увеличивает точность.
  • Конструкция позволяет уменьшить люфт в процессе движения.
  • Линейный транслятор легко устанавливается и комбинируется благодаря монтажным отверстиям, распределённым на основании и столе со стандартным интервалом.

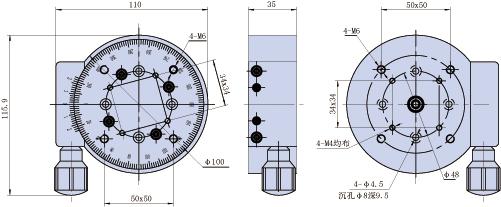

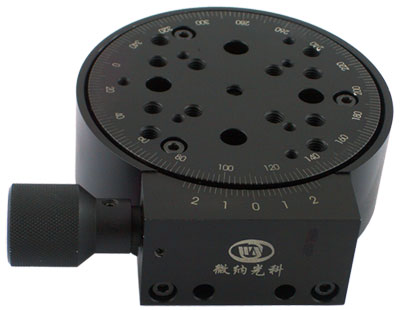

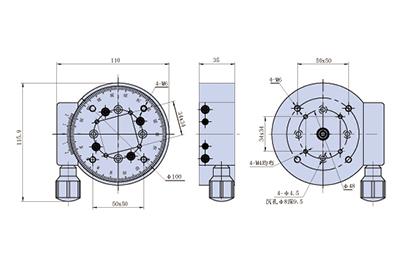

WN02RM100

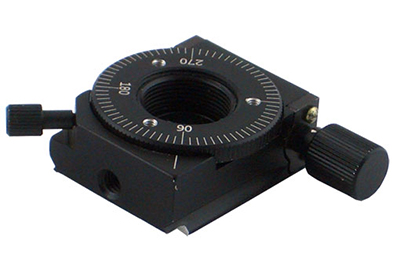

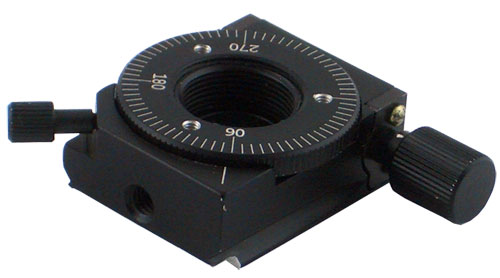

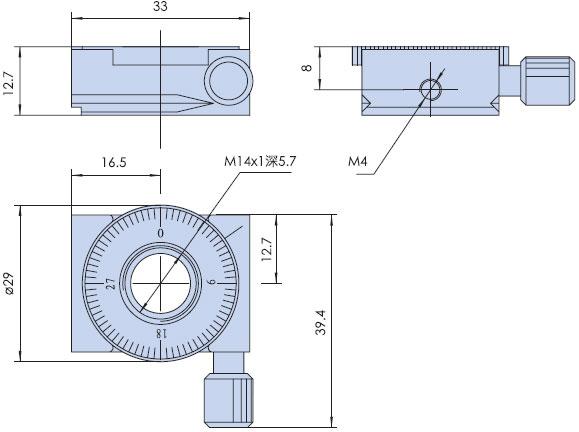

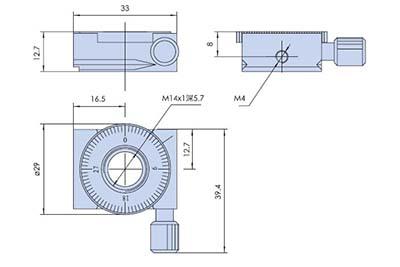

WN02RM29

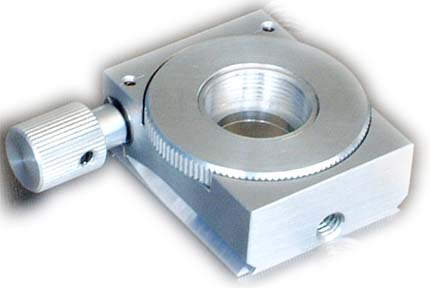

WN02RM29-1
Модель WN02RM100 WN02RM29 WN02RM29-1
Размер платформы φ100мм φ29мм φ29мм
Привод Червячная передача Червячная передача Червячная передача
Диапазон вращения 360° 360° 360°
Нижний предел измерения 2° 5° 5°
Минимальный вывод 12′ 5° 5°
Минимальное добавочное движение 36″(ориентировочно) 3′(ориентировочно) 3′(ориентировочно)
Нагрузка 15кг 0.2кг 0.2кг
Холостой ход 30мкм 60мкм 60мкм
Эксцентриситет 15мкм 30мкм 30мкм
Параллелизм стола 30мкм 40мкм 40мкм
Вес 0.8кг 0.15кг 0.35кг
Основной материал Дюралюминий Дюралюминий Нержавеющая сталь
Покрытие Черное анодирование Черное анодирование Черное анодирование
Диаметр отверстия - M14X1, может быть установлена 0,5 дюймовая линза M14X1, может быть установлена 0,5 дюймовая линза
