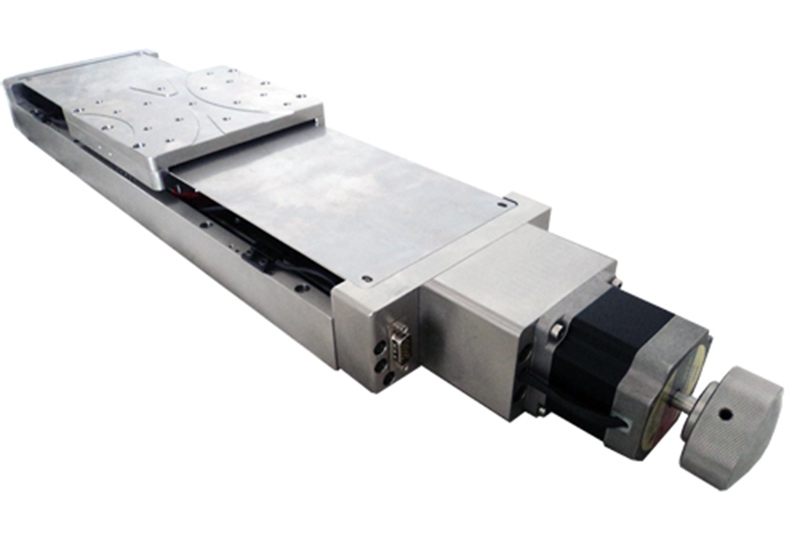

Сверхточный стол линейного позиционирования с электроприводом WN200TA

Сверхточный стол линейного позиционирования с электроприводом WN200TA предназначен для научно-исследовательской работы, использования в автоматической контрольно-проверочной аппаратуре, автоматизации промышленности и других областях, требующих контроля автоматического смещения при обработке. Размер платформы- 150×150мм, выдерживаемая нагрузка - 50кг, широкий диапазон перемещения - от 50мм до 500мм.

Параметры

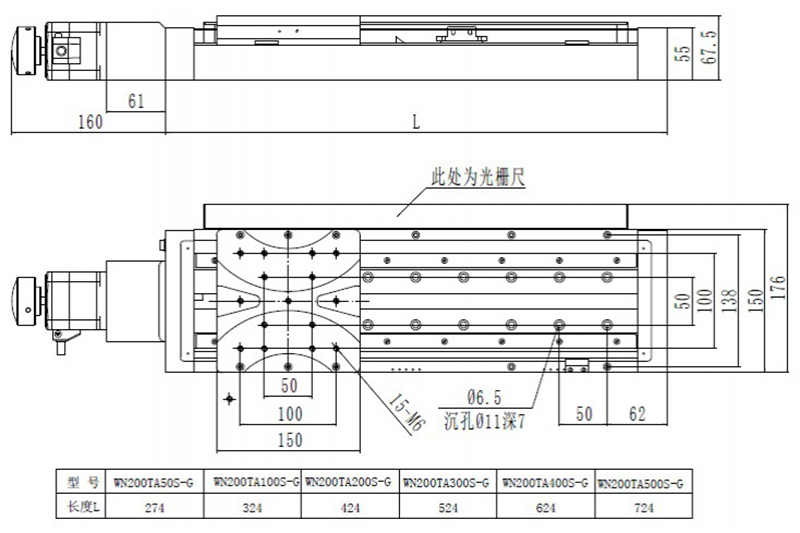

Модель WN200TA50S-G WN200TA100S-G WN200TA200S-G WN200TA300S-G WN200TA400S-G WN200TA500S-G
Перемещение 50мм 100мм 200мм 300мм 400мм 500мм
Размер поверхности стола 150×150мм 150×150мм 150×150мм 150×150мм 150×150мм 150×150мм
Тип винта Высокоточный шариковый винт (ход резьбы - 5мм)
Грузоподъемность 50кг
Вес 14кг 17кг 20кг 23кг 26кг 29кг
Разрешение 10мкм (без микрошагового драйвера) 0.5мкм (20 с микрошаговым драйвером)
Максимальная скорость 30мм/сек.
Точность повторного позиционирования <1мкм
Линейность 8мкм 10мкм 15мкм
Параллельность движения 15мкм 20мкм 25мкм
Модель WN200TA50S-G WN200TA100S-G WN200TA200S-G WN200TA300S-G WN200TA400S-G WN200TA500S-G
Характеристики
  • Линейная направляющая и опора обладают высокой прочностью и устойчивостью к нагрузке, сверхточный стол линейного позиционирования с электроприводом подходит для использования в промышленной обработке, лабораториях и других местах, требующих длительной работы с оборудованием и устойчивости аппаратуры к высоким нагрузкам.

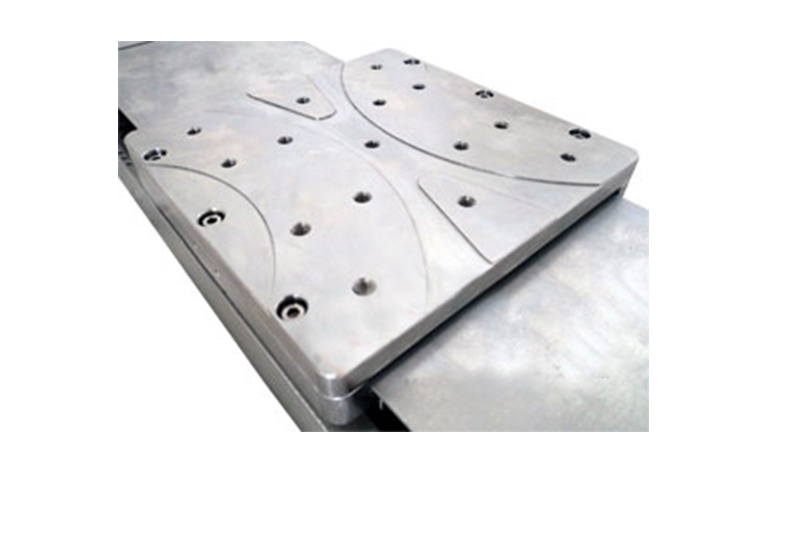

  • Платформа изготовлена из нержавеющей стали, двнный стол характеризуется большим весом и высокой стабильностью. Пригоден для использования в условиях значительных изменений температуры и влажности.

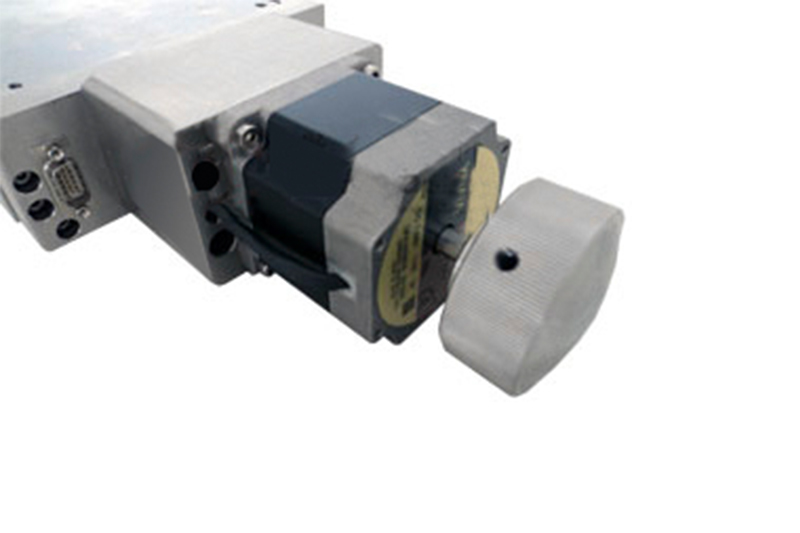

  • Используется пятифазный шаговый двигатель высокой эффективности. Оптическая линейка позволяет значительно увеличить точность позиционирования при регулировании по замкнутому циклу.
  • Высокоточная шарико-винтовая передача, высокая точность позиционирования, маленький осевой зазор и длительный срок службы.
  • Прибор оснащен пылезащитной крышкой.
