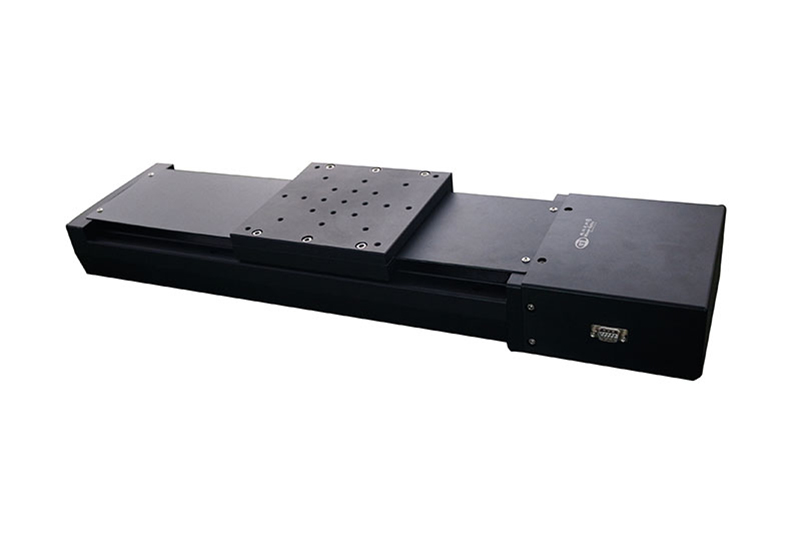

Сверхточный стол линейного позиционирования с электроприводом WN210TA

Сверхточный стол линейного позиционирования с электроприводом WN210TA предназначен для научно-исследовательской работы, использования в автоматической контрольно-проверочной аппаратуре, автоматизации промышленности и других областях, требующих контроля автоматического смещения при обработке. Размер поверхности стола 179×179мм, выдерживаемая нагрузка - 20кг, 30кг или 50кг, диапазон перемещения - от 50мм до 600мм.

Параметры
Модель WN210TA50H WN210TA100H WN210TA150H WN210TA200H WN210TA300H WN210TA400H WN210TA500H WN210TA600H
Перемещение 50 мм 100 мм 150 мм 200 мм 300 мм 400 мм 500 мм 600 мм

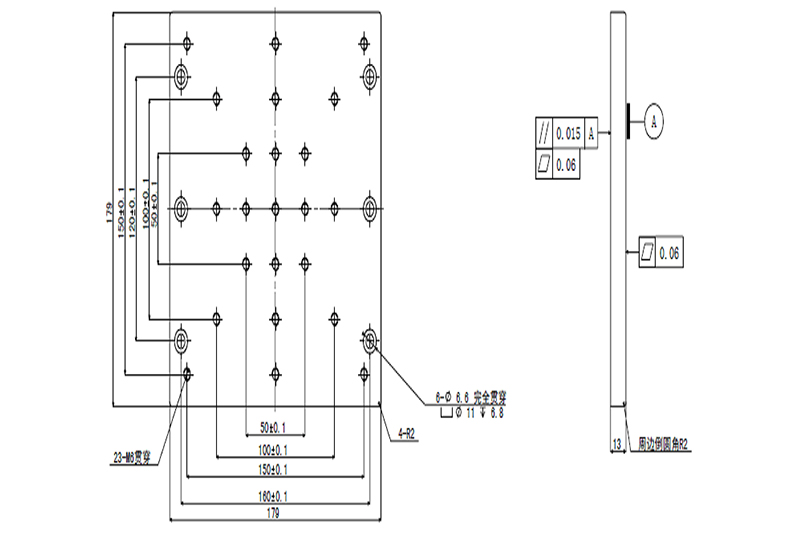

Размер поверхности стола 179×179 мм 179×179 мм 179×179 мм 179×179 мм 179×179 мм 179×179 мм 179×179 мм 179×179 мм
Тип винта Высокоточный шариковый винт (ход резьбы - 4мм) Шариковый винт (ход резьбы - 5мм/10мм)
Шаговый двигатель (1.8°) STP-57D3016
Выдерживаемая нагрузка 20кг 30кг 50кг
Вес 2.8 кг 3.4 кг 4,5 кг 5.2 кг 6.3 кг 7.2 кг 8,3 кг 10.3 кг
Разрешение 20мкм (без микрошагового драйвера) 1мкм (20 с микрошаговым драйвером) 25мкм (без микрошагового драйвера) 1.25мкм/2,5мкм (20 с микрошаговым драйвером)
Максимальная скорость 40мм/сек. 50мм/сек. или 100мм/сек.
Точность повторного позиционирования 1мкм 2мкм
Абсолютная точность позиционирования 3мкм 5мкм
Линейность 3мкм 4мкм 5мкм
Параллельность движения 10мкм 15мкм 20мкм
Продольное колебание 25″ 50″ 60″
Колебание относительно вертикальной оси 20″ 25″ 30″
Зазор при обратном ходе 2мкм
Отклонение шага 1мкм 2мкм
Характеристики
  • Прибор изготовлен из алюминиевого сплава, обладает небольшим весом, поверхность обрабатывается методом "черного" анодирования.
  • Линейная направляющая характеризуется высокой прочностью и грузоподъемностью. Данный координатный стол подходит для использования в промышленной обработке, лабораториях и других местах, требующих длительной работы с оборудованием и устойчивости аппаратуры к высоким нагрузкам.
  • Высокоточная шарико-винтовая передача, высокая точность позиционирования, маленький осевой зазор и длительный срок службы.
  • Прибор оснащен пылезащитной крышкой.
  • Сервопривод и оптическая линейка регулирования по замкнутому циклу позволяют значительно увеличить точность позиционирования.
  • Можно дополнительно установить электрический тормоз, обеспечивающий безопасное торможение при отключении питания.
  • Ход перемещения линейного координатного стола может быть отрегулирован в соответствии с требованиями заказчика.
