Оптический стол с виброизоляцией

Этот продукт был снят с производства и более не предлагается.

Оптический стол с виброизоляцией используется в современной оптической и физической механике, лазерной электронике, исследованиях оптической связи, установке аппаратуры и других областях.

Параметры

Модель	Д-Ш-В	Отметки
WN01VD600x600x80	600-600-800	4 опоры, резьбовые отверстия М6 на расстоянии 25мм
WN01VD750x750x80	750-750-800	4 опоры, резьбовые отверстия М6 на расстоянии 25мм
WN01VD900x600x80	900-600-800	4 опоры, резьбовые отверстия М6 на расстоянии 25мм
WN01VD1200x800x100	1200-800-800	4 опоры, резьбовые отверстия М6 на расстоянии 25мм
WN01VD1500x1000x100	1500-1000-800	4 опоры, резьбовые отверстия М6 на расстоянии 25мм
WN01VD1800x1200x150	1800-1200-800	4 опоры, резьбовые отверстия М6 на расстоянии 25мм
WN01VD2000x1000x150	2000-1000-800	4 опоры, резьбовые отверстия М6 на расстоянии 25мм
WN01VD2000x1200x150	2000-1200-800	4 опоры, резьбовые отверстия М6 на расстоянии 25мм
WN01VD2000x1500x150	2000-1500-800	4 опоры, резьбовые отверстия М6 на расстоянии 25мм
WN01VD2400x1200x200	2400-1200-800	4 опоры, резьбовые отверстия М6 на расстоянии 25мм
WN01VD2400x1500x200	2400-1500-800	4 опоры, резьбовые отверстия М6 на расстоянии 25мм
WN01VD3000x1000x300	3000-1000-800	6 опор, резьбовые отверстия М6 на расстоянии 50мм
WN01VD3000x1200x300	3000-1200-800	6 опор, резьбовые отверстия М6 на расстоянии 50мм
WN01VD3000x1500x300	3000-1500-800	6 опор, резьбовые отверстия М6 на расстоянии 50мм
WN01VD3500x1200x300	3500-1200-800	6 опор, резьбовые отверстия М6 на расстоянии 50мм
WN01VD3500x1500x300	3500-1500-800	6 опор, резьбовые отверстия М6 на расстоянии 50мм
WN01VD4000x1500x300	4000-1500-800	6 опор, резьбовые отверстия М6 на расстоянии 50мм
WN01VD4500x1500x300	4500-1500-800	6 опор, резьбовые отверстия М6 на расстоянии 50мм
WN01VD5000x1500x300	5000-1500-800	8 опор, резьбовые отверстия М6 на расстоянии 50мм
WN01VD6000x1500x300	6000-1500-800	8 опор, резьбовые отверстия М6 на расстоянии 50мм
WN01VD8000x1500x300	8000-1500-800	8 опор, резьбовые отверстия М6 на расстоянии 50мм

Характеристики

• Внешняя рама оптического стола изготовлена из высококачественной среднеуглеродистой стали, которая характеризуется высокой жесткостью, хорошей свариваемостью и практически не деформируется.
• Виброизоляционный слой в сочетании с материалами с ячеистой структурой обеспечивает низкую собственную частоту стола и его высокую устойчивость к вибрациям.
• Панель изготовлена из листовой магнитной нержавеющей стали, что обеспечивает ее практичность, износостойкость и эстетичный внешний вид.

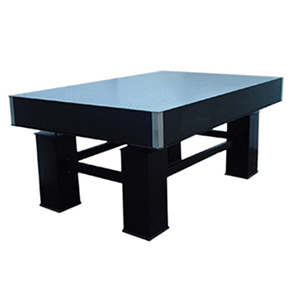

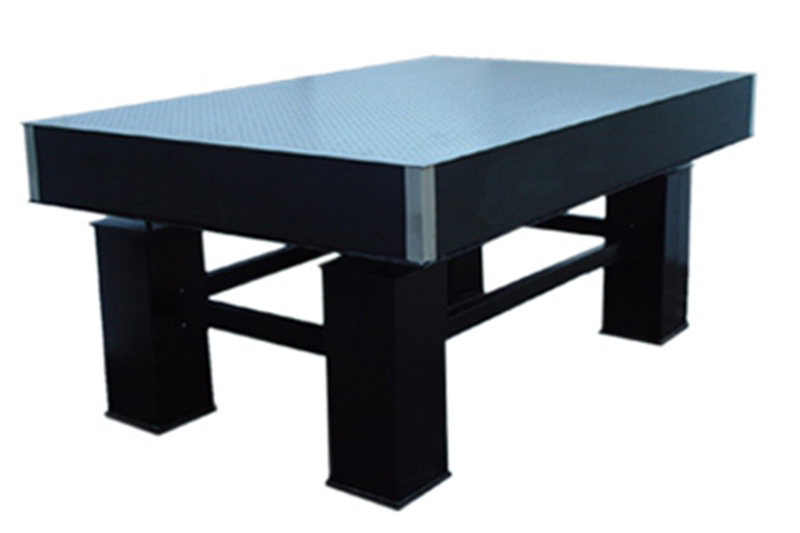

• Виброизоляционная опора выполнена из композитного материала, благодаря чему конструкция обладает высокой прочностью и надежностью; данный оптический стол предназначен для использования в лабораторных условиях для уменьшения вибрации.
• Износостойкий винт и упорный шариковый подшипник с плоской поверхностью используются для регулирования опоры, обеспечивая простоту и удобство эксплуатации.
• Плоскостность: < 0.05 мм/м2
• Шероховатость: 0,8 мкм~1.6 мкм
• Собственная частота 3Гц~6Гц
• Амплитуда колебаний: < 5 мкм

Параметры

Модель	Д-Ш-В	Отметки
WN02VD600x600x80	600-600-800	4 опоры, резьбовые отверстия М6 на расстоянии 25мм
WN02VD750x750x80	750-750-800	4 опоры, резьбовые отверстия М6 на расстоянии 25мм
WN02VD900x600x80	900-600-800	4 опоры, резьбовые отверстия М6 на расстоянии 25мм
WN02VD1200x800x100	1200-800-800	4 опоры, резьбовые отверстия М6 на расстоянии 25мм
WN02VD1500x1000x100	1500-1000-800	4 опоры, резьбовые отверстия М6 на расстоянии 25мм
WN02VD1800x1200x150	1800-1200-800	4 опоры, резьбовые отверстия М6 на расстоянии 25мм
WN02VD2000x1000x150	2000-1000-800	4 опоры, резьбовые отверстия М6 на расстоянии 25мм
WN02VD2000x1200x150	2000-1200-800	4 опоры, резьбовые отверстия М6 на расстоянии 25мм
WN02VD2000x1500x150	2000-1500-800	4 опоры, резьбовые отверстия М6 на расстоянии 25мм
WN02VD2400x1200x200	2400-1200-800	4 опоры, резьбовые отверстия М6 на расстоянии 25мм
WN02VD2400x1500x200	2400-1500-800	4 опоры, резьбовые отверстия М6 на расстоянии 25мм
WN02VD3000x1000x300	3000-1000-800	6 опор, резьбовые отверстия М6 на расстоянии 50мм
WN02VD3000x1200x300	3000-1200-800	6 опор, резьбовые отверстия М6 на расстоянии 50мм
WN02VD3000x1500x300	3000-1500-800	6 опор, резьбовые отверстия М6 на расстоянии 50мм
WN02VD3500x1200x300	3500-1200-800	6 опор, резьбовые отверстия М6 на расстоянии 50мм
WN02VD3500x1500x300	3500-1500-800	6 опор, резьбовые отверстия М6 на расстоянии 50мм
WN02VD4000x1500x300	4000-1500-800	6 опор, резьбовые отверстия М6 на расстоянии 50мм
WN02VD4500x1500x300	4500-1500-800	6 опор, резьбовые отверстия М6 на расстоянии 50мм
WN02VD5000x1500x300	5000-1500-800	8 опор, резьбовые отверстия М6 на расстоянии 50мм
WN02VD6000x1500x300	6000-1500-800	8 опор, резьбовые отверстия М6 на расстоянии 50мм
WN02VD8000x1500x300	8000-1500-800	8 опор, резьбовые отверстия М6 на расстоянии 50мм

Характеристики

• Внешняя рама оптического стола изготовлена из высококачественной среднеуглеродистой стали, которая характеризуется высокой жесткостью, хорошей свариваемостью и практически не деформируется.
• Виброизоляционный слой в сочетании с материалами с ячеистой структурой обеспечивает низкую собственную частоту стола и его высокую устойчивость к вибрациям.
• Панель изготовлена из листовой магнитной нержавеющей стали, что обеспечивает ее практичность, износостойкость и эстетичный внешний вид.

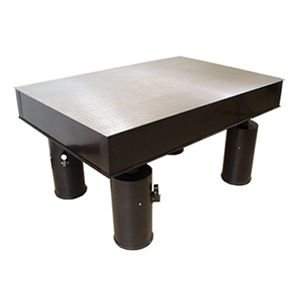

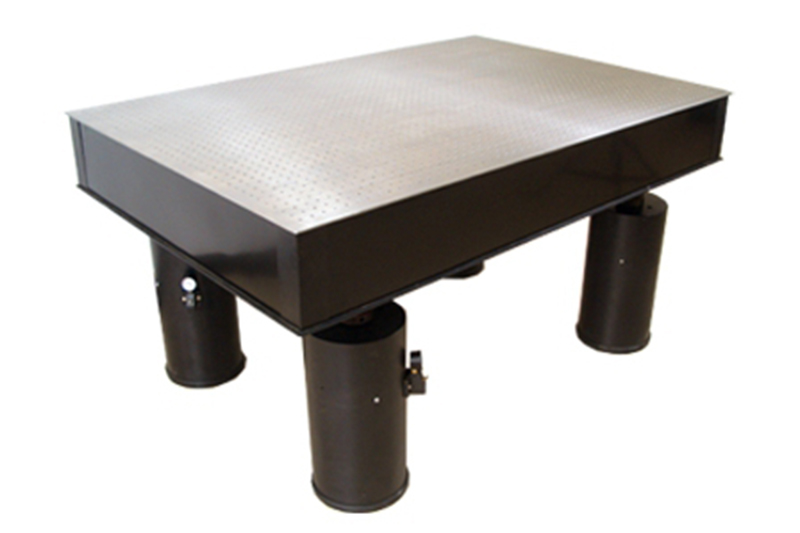

• В виброизоляционной опоре используется двухслойная мембрана, которая обладает высокими виброизоляционными характеристиками. Конструкция оснащена автоматической системой подачи воздуха. Компактная конструкция отличается высокой надежностью.
• Бесшумный воздушный двигатель используется в качестве источника воздуха, он обеспечивает низкий уровень шума ( < 65дБ)
• Износостойкий винт и упорный шариковый подшипник с плоской поверхностью используются для регулирования опоры, обеспечивая простоту и удобство эксплуатации.
• Плоскостность: < 0.05 мм/м2
• Шероховатость: < 0.8 мкм
• Собственная частота 1.2 Гц~2.0 Гц (вертикальн.), 1,2 Гц~2.0 Гц (горизонтальн.)
• Амплитуда колебаний: < 1.2 мкм
• Давление воздуха: 0.2-0.6 (Мпа)
