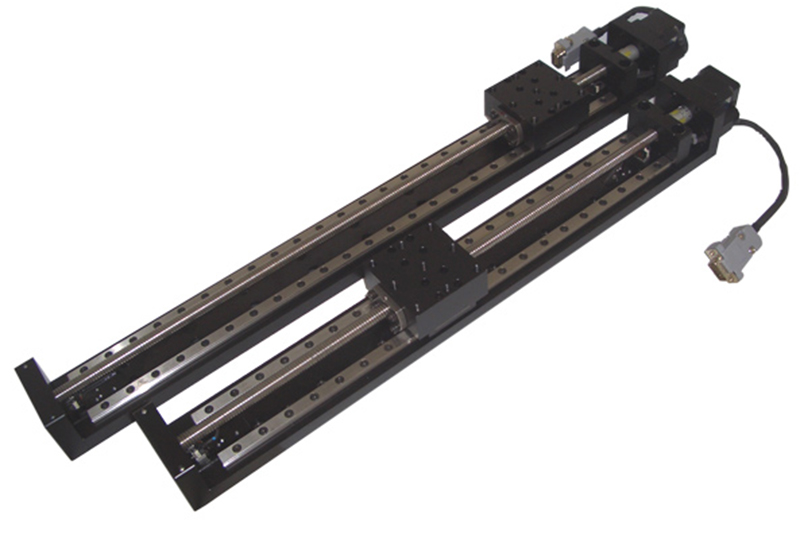

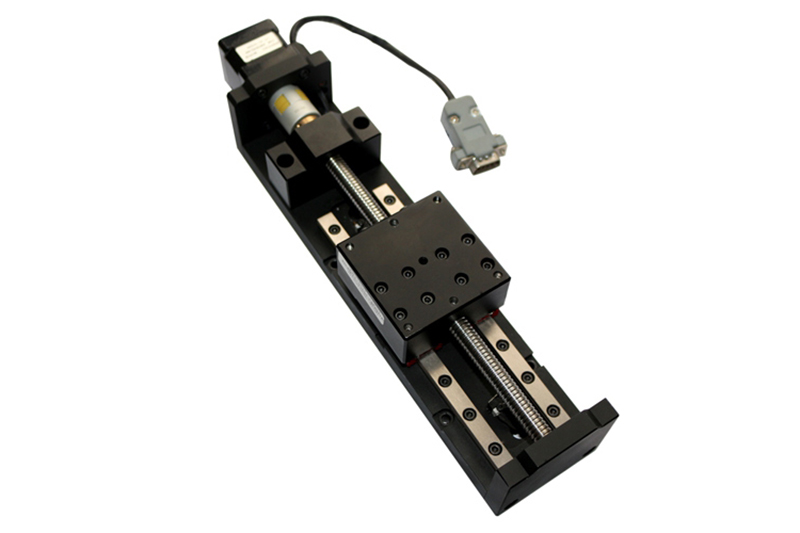

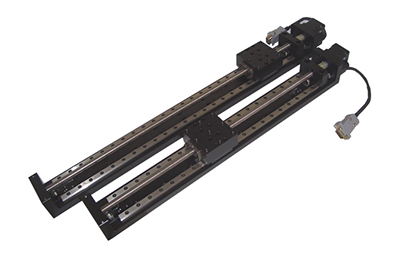

Высокоточный стол линейного позиционирования с электроприводом WN160TA

Высокоточный стол линейного позиционирования с электроприводом предназначен для научно-исследовательской работы, использования в автоматической контрольно-проверочной аппаратуре, автоматизации промышленности и других областях, требующих контроля автоматического смещения при обработке. Размер поверхности стола 60×60мм, грузоподъемность - 3кг, 5кг или 8кг, диапазон перемещения - от 50мм до 400мм.

Параметры
Размер поверхности стола 60×60мм
Тип винта Высокоточный шариковый винт (ход резьбы - 2мм)
Шаговый двигатель (1.8°) STP-35D3016
Разрешение 10мкм (без микрошагового драйвера) 0.5мкм (20 с микрошаговым драйвером)
Максимальная скорость 15мм/сек.
Точность повторного позиционирования 2мкм
Абсолютная точность позиционирования 5мкм

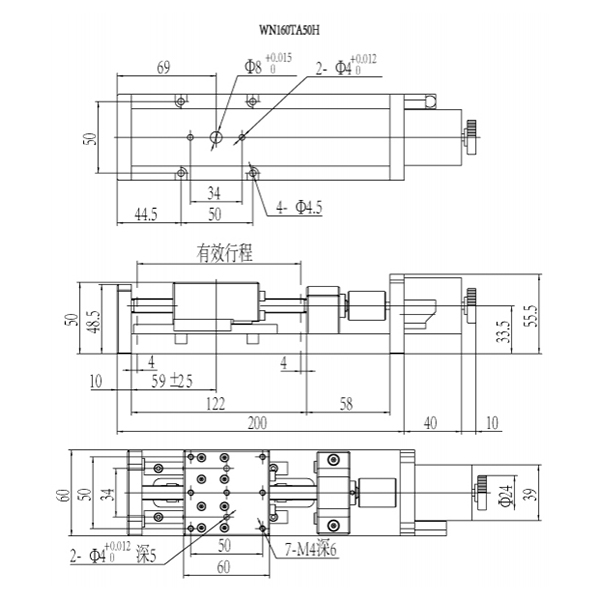

Модель WN160TA50H
Перемещение 50 мм
Грузоподъемность 8 кг
Вес 1,4 кг
Линейность 5мкм
Параллельность движения 10мкм
Продольное колебание 25″
Колебание относительно вертикальной оси 20″
Зазор при обратном ходе 2мкм
Отклонение шага 3мкм

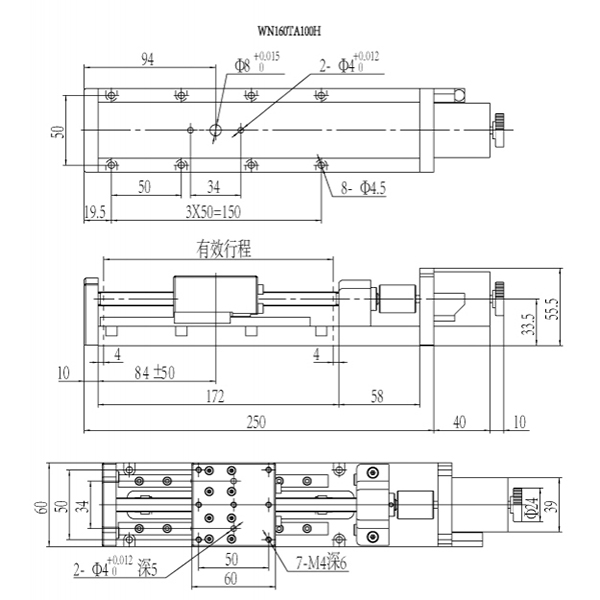

Модель WN160TA100H
Перемещение 100
Грузоподъемность 8 кг
Вес 1,7 кг
Линейность 5мкм
Параллельность движения 10мкм
Продольное колебание 25″
Колебание относительно вертикальной оси 20″
Зазор при обратном ходе 2мкм
Отклонение шага 3мкм

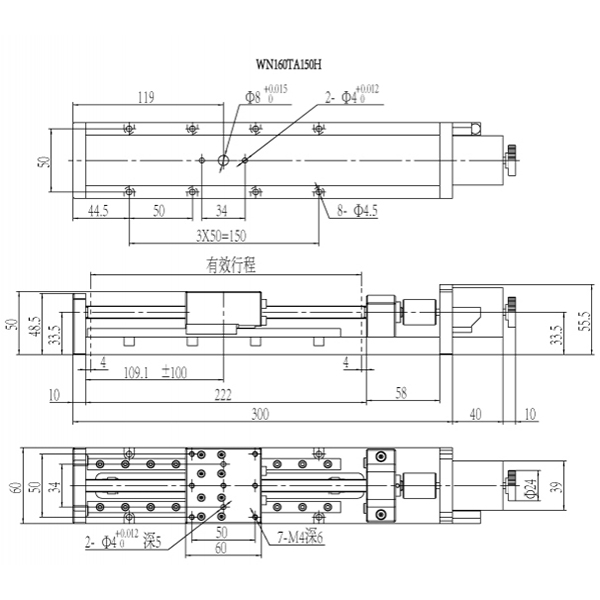

Модель WN160TA150H
Перемещение 150 мм
Грузоподъемность 5 kg
Вес 2.3kg
Линейность 6мкм
Параллельность движения 15мкм
Продольное колебание 50″
Колебание относительно вертикальной оси 25″
Зазор при обратном ходе 2мкм
Отклонение шага 3мкм

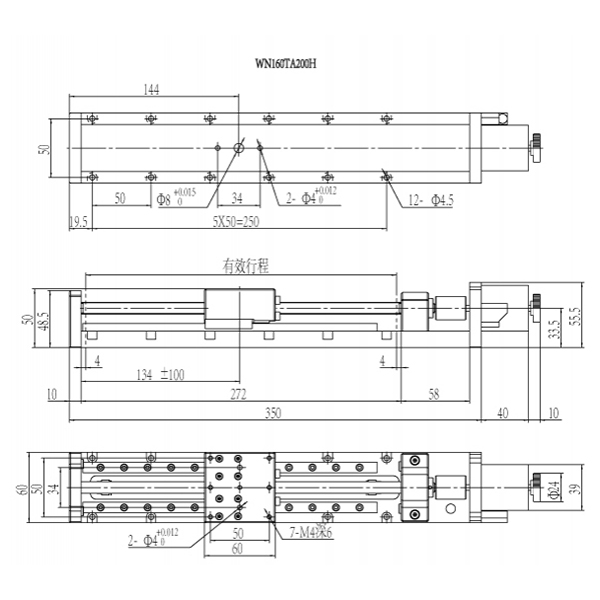

Модель WN160TA200H
Перемещение 200 мм
Грузоподъемность 5 kg
Вес 2,6 кг
Линейность 6мкм
Параллельность движения 15мкм
Продольное колебание 50″
Колебание относительно вертикальной оси 25″
Зазор при обратном ходе 2мкм
Отклонение шага 5мкм

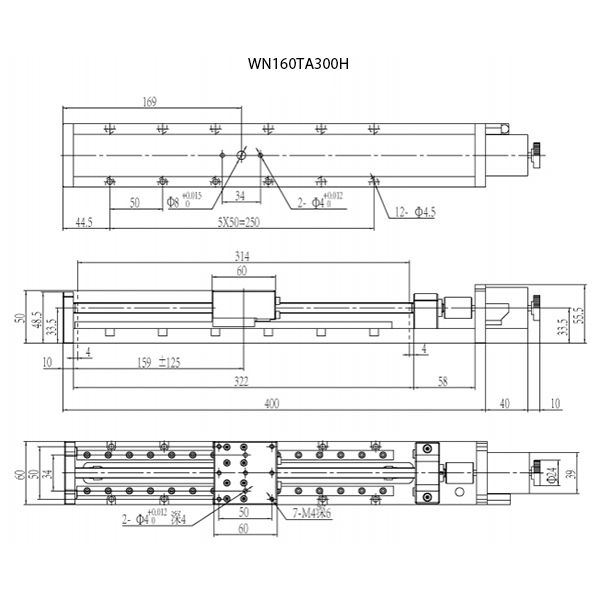

Модель WN160TA300H
Перемещение 300 мм
Грузоподъемность 3кг
Вес 3кг
Линейность 6мкм
Параллельность движения 15мкм
Продольное колебание 50″
Колебание относительно вертикальной оси 25″
Зазор при обратном ходе 2мкм
Отклонение шага 5мкм

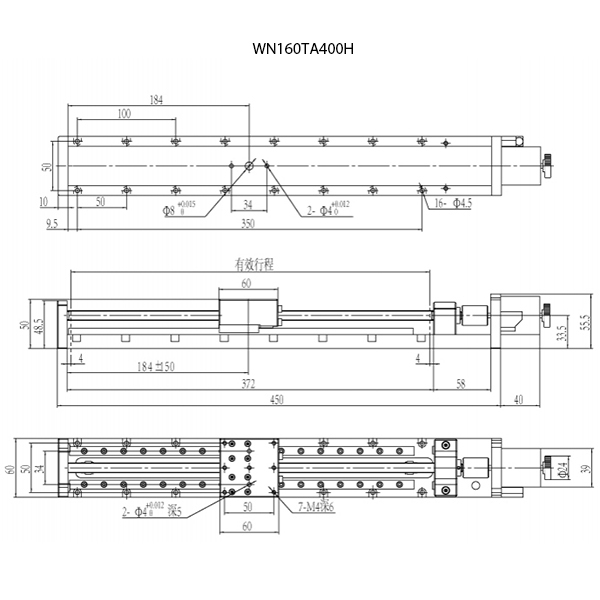

Модель WN160TA400H
Перемещение 400 мм
Грузоподъемность 3кг
Вес 3,5 кг
Линейность 8мкм
Параллельность движения 20мкм
Продольное колебание 50″
Колебание относительно вертикальной оси 30″
Зазор при обратном ходе 2мкм
Отклонение шага 5мкм

Характеристики
  • Оборудование изготовлено из алюминиевого сплава, обладает небольшим весом; поверхность обрабатывается методом "черного" анодирования; используется в среде низкого вакуума.
  • Высокоточная шарико-винтовая передача, высокая точность позиционирования, маленький осевой зазор и длительный срок службы.
  • Линейная направляющая характеризуется стабильностью и высокой грузоподъемностью.
  • Путем фиксации направляющей уменьшено продольное колебание и колебание относительно вертикальной оси, что эффективно улучшает линейность и параллельность движения.
  • Сервопривод и оптическая линейка регулирования по замкнутому циклу позволяют увеличить скорость и грузоподъемность.
  • Также можно дополнительно установить пылезащитную крышку и электрический тормоз.
