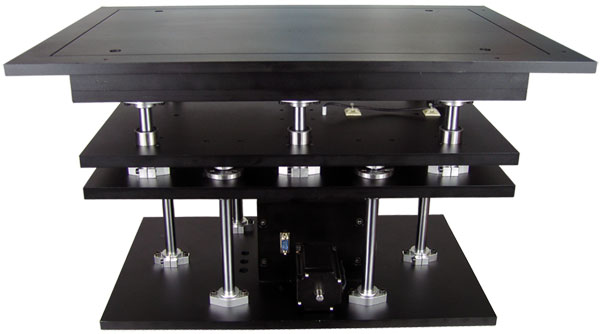

Моторизированная вертикальная платформа WN03VA30

Моторизированная вертикальная платформа WN03VA30 имеет ножничный механизм и механизм позиционирования с двумя направляющими, которые гарантируют стабильность движения, высокий уровень нагрузки и увеличивают срок службы. Платформа применяется для научных исследований, автоматических измерений, промышленной автоматизации и других областях. Моторизированная вертикальная платформа работает горизонтально и легко комбинируются с другими платформами для создания многоосных платформ.

Характеристика
  • Установлен шаговый двигатель.
  • Поддержка подъема осуществляется при помощи ортогонального коммутатора и осям.
  • Моторизированная вертикальная платформа легко поднимается с минимальным люфтом, а стабильность и плавность движения достигаются благодаря прецизионному ходовому винту.
  • Высококачественная эластичная муфта соединяет шаговый двигатель и червячную передачу, устраняя эксцентриситет и снижая уровень шума.
  • Платформа может быть изменена путем добавления функции ограничения, замены серводвигателя или добавления углового энкодера.
Модель WN03VA30
Техническое описание Диапазон хода 30 мм
Размер платформы 500мм×300мм
Привод Сверхтонкий ходовой винт
Направляющие Направляющая скольжения
Шаговый двигатель (1.8°) SST57D2121
Основной материал Алюминиевый сплав
Покрытие Черное анодирование
Нагрузка на центр 100кг
Вес 35кг
Точностные характеристики Минимальная корректировка 0.2мкм(Не микрошаговый драйвер)
Скорость 10мм/сек
Повторяемость 5мкм
Точность позиционирования 15мкм
Люфт 4мкм
Потеря шага 3мкм
