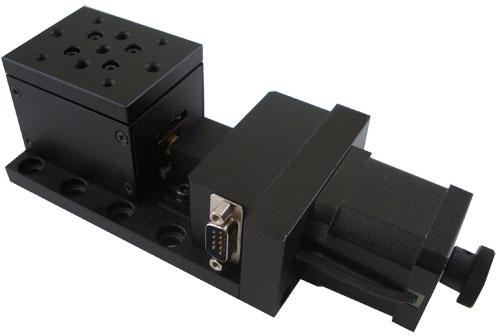

Моторизованный вертикальный транслятор WN04VA5

Моторизованный вертикальный транслятор WN04VA5 имеет шаговый двигатель и поперечную шариковую направляющую. Платформа легко поднимается с минимальным люфтом благодаря сверхтонкому ходовому винту.
Моторизованный вертикальный транслятор WN04VA5 работает горизонтально и комбинируется с другими моторизованными платформами для создания многоосных платформ. Кроме того, мы производим продукцию на заказ.
Вертикальный транслятор с диапазоном хода 5мм, размером стола 50мм × 64мм, нагрузкой на центр 10 кг имеет максимальную скорость в 5 мм / сек.

Характеристика
  • Платформа имеет поперечную шариковую направляющую, которая обеспечивает устойчивость движения, высокий уровень нагрузки и увеличивает срок службы.
  • Высококачественная эластичная муфта соединяет шаговый двигатель и червячную передачу, устраняя эксцентриситет и снижая уровень шума.
Модель WN04VA5
Техническое описание Диапазон хода 5 мм
Размер платформы 50мм×64мм
Привод Сверхтонкий ходовой винт
Направляющие Поперечная направляющая
Шаговоый двигатель (1.8°) SST42D2121
Основной материал Алюминиевый сплав
Покрытие Черное анодирование
Нагрузка на центр 10кг
Вес 1.5кг
Точностные характеристики Минимальная корректировка 5мкм(Не микрошаговый драйвер)
0.25мкм(20 микрошаговый драйвер)
Скорость 5мм/сек
Повторяемость 7мкм
Люфт 4мкм
Потеря шага 3мкм
