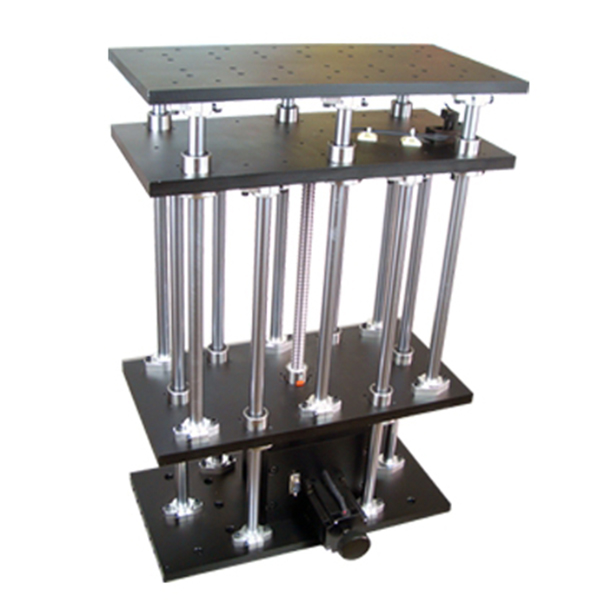

Подъемная платформа с электроприводом WN03VA300

Подъемная платформа с электроприводом WN03VA300 предназначена для обеспечения контроля автоматического смещения путем перемещения вверх и вниз по оси методом электрического управления и используются в научно-исследовательской работе, автоматизации промышленности и других областях. Данная платформа при использовании ставится горизонтально; может работать в сочетании с другими координатными столами с электроприводом, образуя многокоординатные системы.

Параметры

Структурные параметры
Перемещение Размер поверхности стола Тип направляющей Шаговый двигатель (1.8°) Грузоподъемность Вес
300 мм 400мм×200мм Направляющая с перекрестными роликами SST57D2121 50кг 23кг
Точностные параметры
Минимальная регулировка Максимальная скорость Точность повторного позиционирования Зазор при обратном ходе Отклонение шага
5мкм (без микрошагового драйвера) 0.25мкм (20 с микрошаговым драйвером) 2мм/сек. 10мкм 4мкм 3мкм
Характеристики
  • Оборудование изготовлено из алюминиевого материала, обладает небольшим весом; для обработки поверхности применяется технология "черного" анодирования.
  • Стол оснащен стандартным шаговым двигателем и интерфейсом RS232, контроллер движения серии WNSC, разработанный BJWN, позволяет осуществлять автоматический контроль.
  • Прецизионный привод ходового винта позволяет платформе свободно подниматься и опускаться с минимальным зазором.
  • Шаговый двигатель и привод шлифовального ходового винта соединены при помощи упругой муфты, это позволяет уменьшить эксцентричность и уровень шума.
  • Возможно изготовление подъемной платформы на заказ - могут быть добавлены функции ограничения, установки начального нуля, замены сервопривода и дополнительной установки роторного энкодера.
