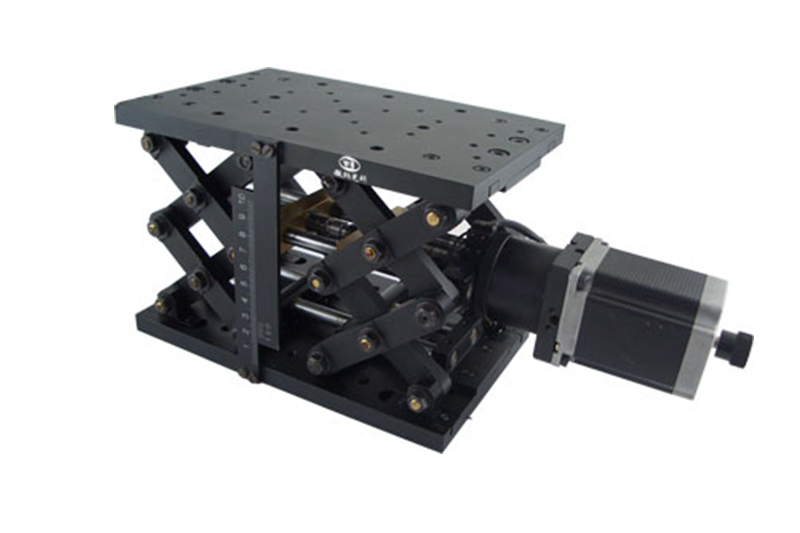

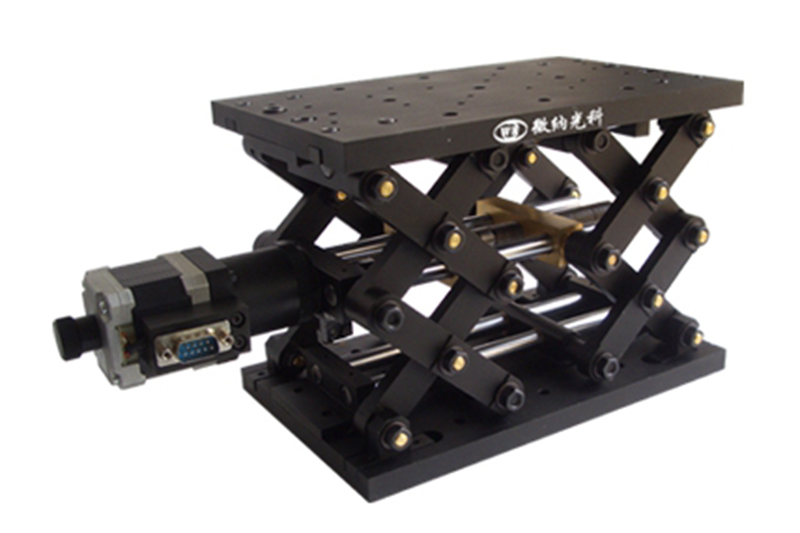

Подъемная платформа с электроприводом WN02VA90

Подъемная платформа с электроприводом WN02VA90 предназначена для обеспечения контроля автоматического смещения путем перемещения вверх и вниз по оси методом электрического управления и используются в научно-исследовательской работе, автоматизации промышленности и других областях. Данное оборудование отличается стабильностью, высокой грузоподъемностью и длительным сроком службы. Данный стол при использовании ставится горизонтально, опора предполагает механизм подъема и опускания типа "ножницы"; может работать в сочетании с другими координатными столами с электроприводом, образуя многокоординатные системы.

Параметры

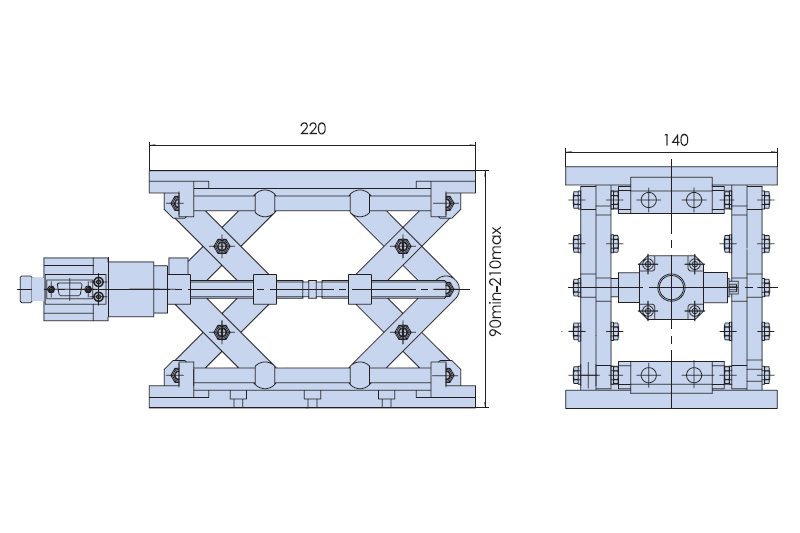

Структурные параметры
Перемещение Размер поверхности стола Тип направляющей Шаговый двигатель (1.8°) Грузоподъемность Вес
90 мм 220мм×140мм Направляющая скольжения SST42D2121 10кг 4.7 кг
Точностные параметры
Минимальная регулировка Максимальная скорость Точность повторного позиционирования Зазор при обратном ходе Отклонение шага
5мкм (без микрошагового драйвера) 0.25мкм (20 с микрошаговым драйвером) 5мм/сек. 10мкм 4мкм 3мкм
Характеристики
  • Оборудование изготовлено из алюминиевого материала, обладает небольшим весом; для обработки поверхности применяется метод "черного" анодирования.
  • Стол оснащен стандартным шаговым двигателем и интерфейсом RS232, контроллер движения серии WNSC, разработанный BJWN, позволяет осуществлять автоматический контроль.
  • Прецизионный привод ходового винта обеспечивает стабильность и плавность движения; подъемная платформа свободно поднимается и опускается с минимальным зазором.
  • Шаговый двигатель и привод шлифовального ходового винта соединены при помощи упругой муфты, это позволяет уменьшить эксцентричность и уровень шума.
  • Возможно изготовление подъемной платформы на заказ - могут быть добавлены функции ограничения, установки начального нуля, замены сервопривода и дополнительной установки роторного энкодера.
