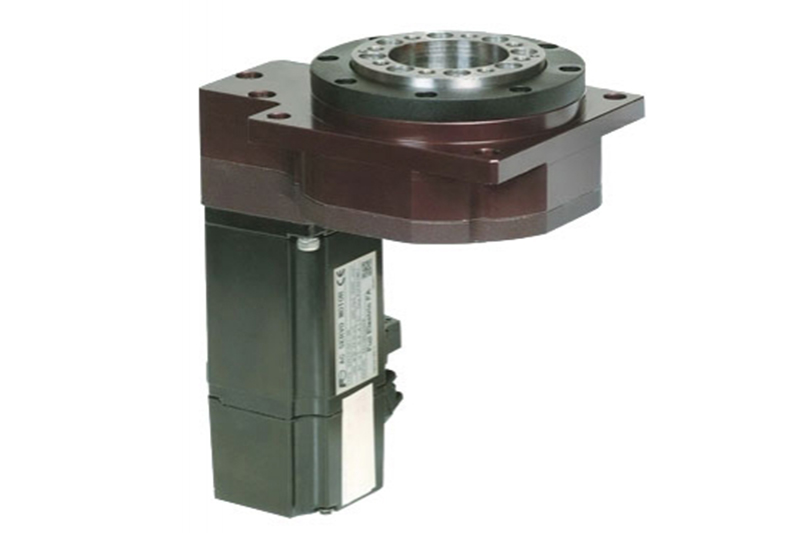

Высокоточный поворотный координатный стол с электроприводом WN06RA

Высокоточный стол для линейного позиционирования с электроприводом WN264TA25H обеспечивает контроль автоматического смещения путем осуществления горизонтального смещения методом электрического управления, он предназначен для научно-исследовательской работы, использования в автоматической контрольно-проверочной аппаратуре, автоматизации промышленности и других областях. Высокоточный поворотный координатный стол с электроприводом WN06RA подразумевает коническую зубчатую передачу, обеспечивает высокую точность позиционирования за короткий период, отличается выской скоростью и большой апертурой.

Параметры
Модель WN06RA-60M WN06RA-85M WN06RA-130M WN06RA-200M WN06RA-230M
Выходной крутящий момент (кгс*м/Нм) 0.14/1.37 0.11/1.078 1.4/13.72 3/29.4 3.7/36.2
Максимальный крутящий момент (кгс*м/Нм) 0.43/4.2 0.33/3.234 4.3/42.14 6/58.8 11.2/109.7
Предельный крутящий момент (кгс*м/Нм) 1.3/12.74 0.9/8.82 10.7/104.86 12/117.6 22.4/219.5
Допустимая входная скорость (об./мин.) 3000об./мин. 3000об./мин. 3000об./мин. 3000об./мин. 3000об./мин.
Зазор с задней стороны (дуг. мин.) 5 ±15сек. ±15сек. ±15сек. ±15сек.
Момент инерции (кг*см2) 0.05 0.02 0.2 0.43 2.3
Максимальная допустимая радиальная нагрузка (кгс) 15 25 100 150 150
Редукционное число 1:10 1:30 1:10 1:10 1:10
Вес (кг) 0.6 1.9 5.2 10.6 13.2
Схожая продукция
прецизионный стол для позиционирования, направляющий стол с электроприводом, координатный стол

Схожая продукция
  • Высокоточный поворотный координатный стол с электроприводом WN06RA
  • Высокоточный поворотный координатный стол с электроприводом WN03RA200M
  • Моторизированная поворотная платформа с шаговым двигателем WN03RA200S
  • Моторизированная поворотная платформа с шаговым двигателем WN03RA250S
  • Моторизированная поворотная платформа с шаговым двигателем WN05RA400S
Обратно
Форма запроса
Контакты

Beijing Winner Optical Instrument Co.,Ltd.

Адрес: Floor 3, Block 6, Laser Industrial Park, Anshan High-Tech Zone, Liaoning Province
Тел.: +86-10-61509982
+86-10-61507993
Fax: +86-10-61569408

Другие продукты

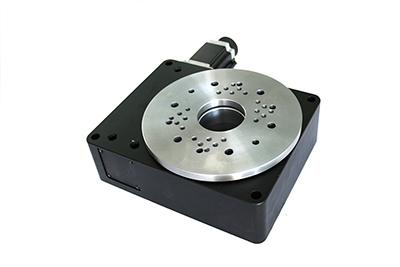

    1. Высокоточный поворотный координатный стол с электроприводом WN03RA200M
    2. Высокоточный поворотный координатный стол с электроприводом WN03RA200M

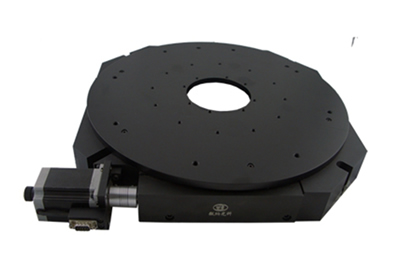

    1. Поворотный координатный стол средней точности с электроприводом WN03RA200M
    2. Поворотный координатный стол средней точности с электроприводом WN03RA200M

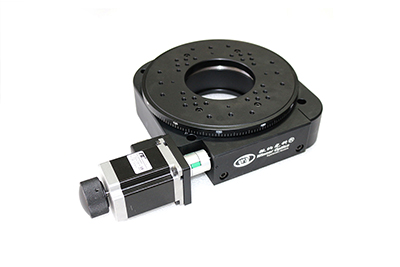

    1. Поворотный координатный стол средней точности с электроприводом WN05RA400M
    2. Поворотный координатный стол средней точности с электроприводом WN05RA400M

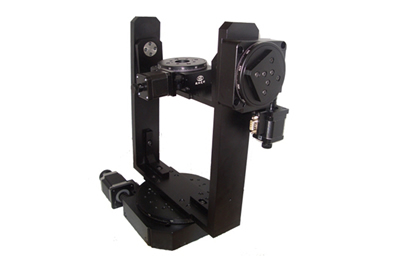

    1. Трехкоординатный поворотный стол с электроприводом
