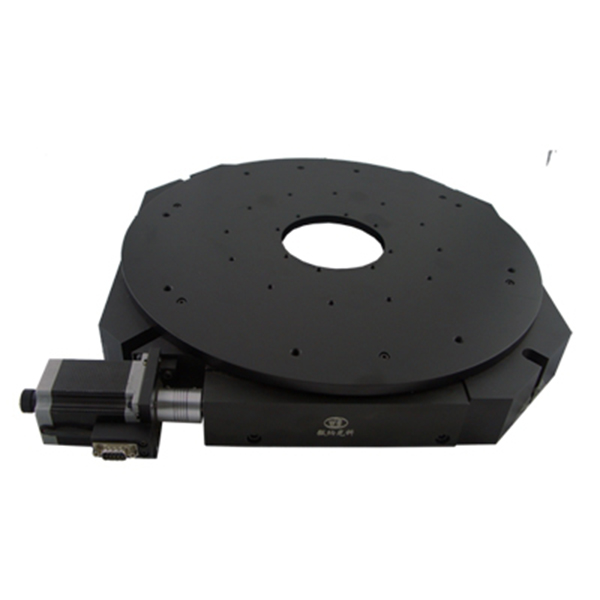

Поворотный координатный стол средней точности с электроприводом WN05RA400M

Поворотный координатный стол средней точности с электроприводом WN05RA400M обеспечивает контроль автоматического смещения путем осуществления горизонтального смещения методом электрического управления, он предназначен для научно-исследовательской работы, использования в автоматической контрольно-проверочной аппаратуре, автоматизации промышленности и других областях. Данный координатный стол может использоваться горизонтально или вертикально, а также работать в сочетании с другими координатными столами с электроприводом, образуя многокоординатные системы.

Параметры

• Стол оснащен стандартным шаговым двигателем и интерфейсом RS232, контроллер движения серии WNSC, разработанный BJWN, позволяет осуществлять автоматический контроль.
• Вал двигателя проходит несколько процедур прецизионной обработки при изготовлении, он характеризуется высокой точностью, высокой грузоподъемностью и длительным сроком службы.
• Прецизионная конструкция червяка и червячного колеса улучшает стабильность движения; данный координатный стол обеспечивает как прямое вращение, так и вращение в обратном направлении с минимальным зазором.
• Точная конструкция позволяет регулировать зазор, возникший во время длительного использования.
• Особый конструктивный дизайн обеспечивает низкое отклонение шага и эксцентричность, увеличивая стабильность вращательного движения.
• Отверстие в центре и центр вращения стола соответствуют строгим требованиям к соосности, диаметр центровочного отверстия предполагает четкие границы допуска; данный стол обеспечивает удобство позиционирования.
• Лазерная шкала по внешнему краю платформы стола обеспечивает удобство позиционирования и чтения показаний.
• Шаговый двигатель и червячный винт соединены при помощи высококачественной упругой муфты, это позволяет уменьшить эксцентричность и уровень шума.
• Для повышения скорости и крутящего момента может быть установлена трёхфазная электрическая машина или сервопривод.
• Возможно изготовление на заказ - могут быть добавлены функции ограничения, установки начального нуля, замены сервопривода и дополнительной установки роторного энкодера.
