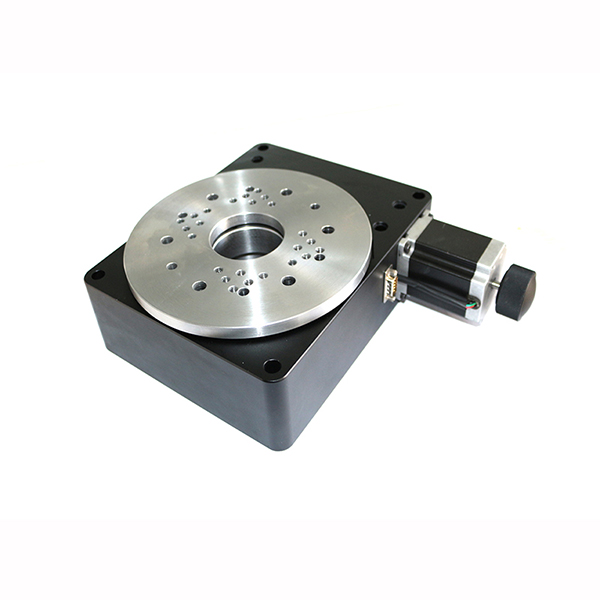

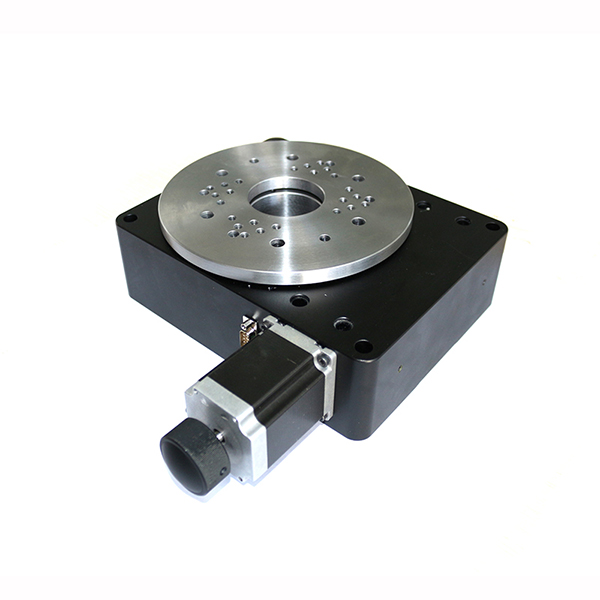

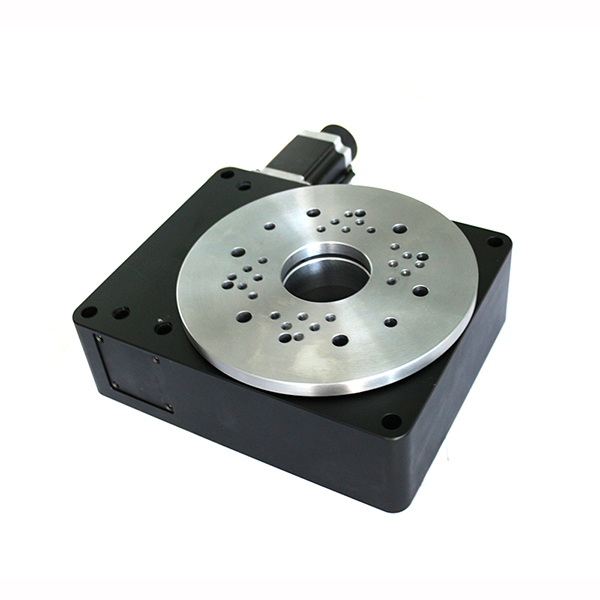

Высокоточный поворотный координатный стол с электроприводом WN03RA200M

Высокоточный поворотный координатный стол с электроприводом WN03RA200M обеспечивает контроль автоматического смещения путем осуществления горизонтального смещения методом электрического управления, он предназначен для научно-исследовательской работы, использования в автоматической контрольно-проверочной аппаратуре, автоматизации промышленности и других областях.

Таблица параметров

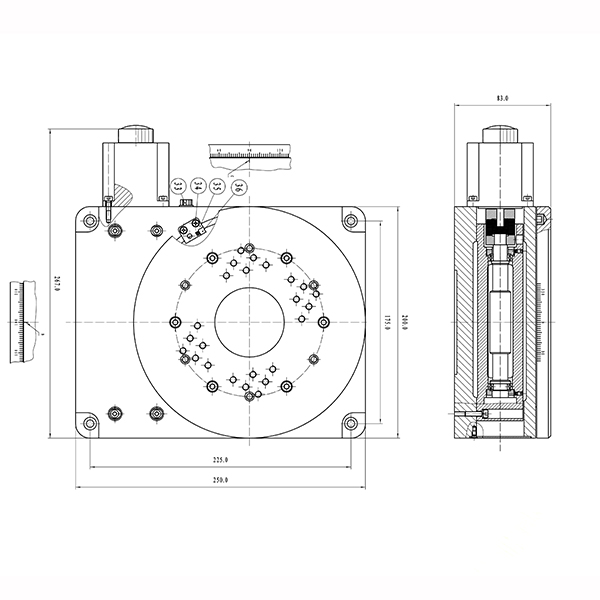

Структурные параметры
Диапазон углов Размер поверхности стола Передаточное число Тип направляющей Шаговый двигатель (1.8°) Грузоподъемность Вес
360° φ200мм 180:1 подшипник SST57D3301 100кг 12кг
Точностные параметры
Разрешение Скорость Точность повторного позиционирования Абсолютная точность позиционирования Отклонение шага верхней панели Зазор при обратном ходе Эксцентричность Отклонение шага Параллельность движения
0.01°=36″ (без микрошагового драйвера) 0.0005°=1.8″ (20 с микрошаговым драйвером) 25°/сек. 0.002°=7.2″ 0.005°=18″ 10мкм 0.002°=7.2″ 20мкм 0.005°=18″ 50мкм
Характеристики
  • Стол оснащен стандартным шаговым двигателем и интерфейсом RS232, контроллер движения серии WNSC, разработанный BJWN, позволяет осуществлять контроль автоматического перемещения.
  • Вал двигателя проходит несколько процедур прецизионной обработки при изготовлении, он характеризуется высокой точностью, высокой грузоподъемностью и длительным сроком службы.
  • Прецизионная конструкция червяка и червячного колеса обеспечивает стабильное и плавное движение; данный координатный стол обладает конструкцией с минимальными зазорами.
  • Точная конструкция позволяет регулировать зазор, возникший во время длительного использования.
  • Особый конструктивный дизайн обеспечивает низкое отклонение шага и эксцентричность, увеличивая стабильность вращательного движения.
  • Отверстие в центре и центр вращения стола соответствуют строгим требованиям к соосности, диаметр центровочного отверстия предполагает четкие границы допуска; данный стол обеспечивает удобство позиционирования.
  • Лазерная шкала по внешнему краю платформы стола обеспечивает удобство позиционирования и чтения показаний.
  • Шаговый двигатель и червячный винт соединены при помощи высококачественной упругой муфты, это позволяет обеспечить синхронизацию привода, а также уменьшить эксцентричность и уровень шума.
  • Высокоточный поворотный координатный стол с электроприводом WN03RA200M может использоваться горизонтально или вертикально, а также работать в сочетании с другими координатными столами с электроприводом, образуя многокоординатную систему.
  • Возможно изготовление на заказ - могут быть добавлены функции ограничения, установки начального нуля, замены сервопривода и дополнительной установки роторного энкодера.
