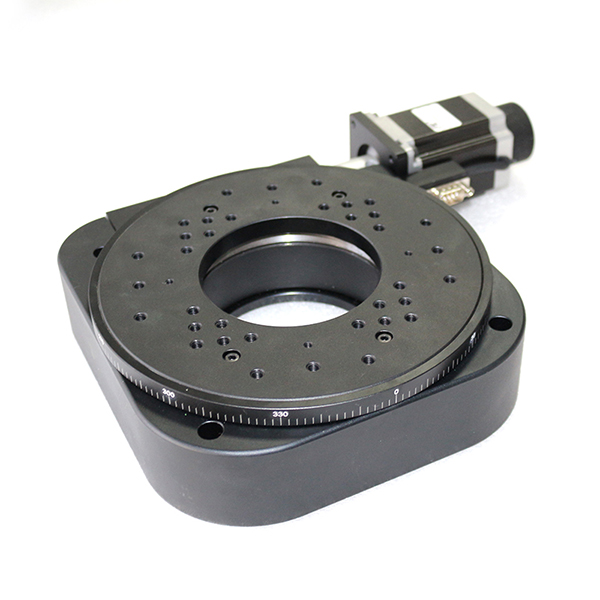

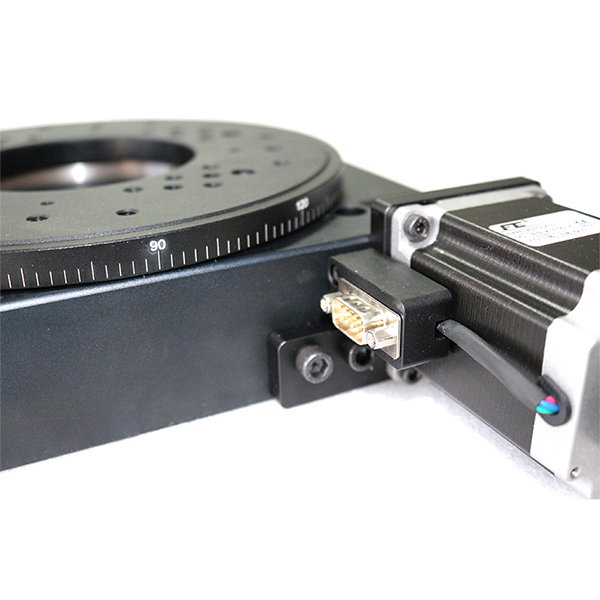

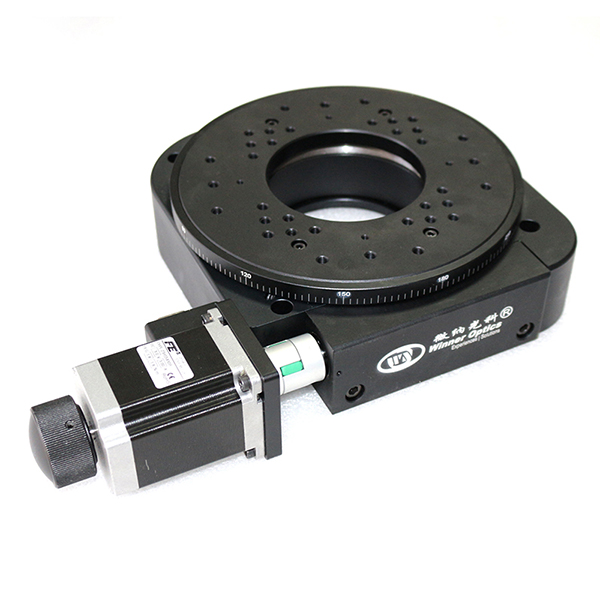

Поворотный координатный стол средней точности с электроприводом WN03RA200M

Поворотный координатный стол средней точности с электроприводом WN03RA200M обеспечивает контроль автоматического смещения путем осуществления горизонтального смещения методом электрического управления, он предназначен для научно-исследовательской работы, использования в автоматической контрольно-проверочной аппаратуре, автоматизации промышленности и других областях. Данный координатный стол характеризуется небольшим размером и весом, подходит для использования при низкой нагрузке и низкой скорости.

Параметры

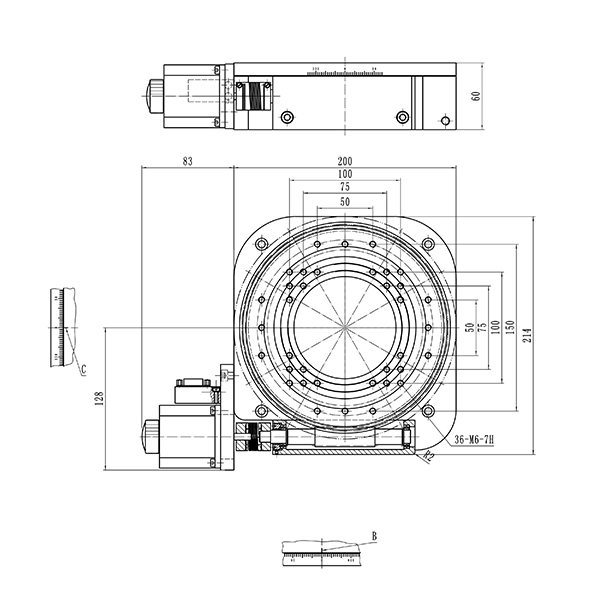

Структурные параметры
Диапазон углов Размер поверхности стола Передаточное число Тип направляющей Шаговый двигатель (1.8°) Грузоподъемность Вес
360° φ200мм 180:1 подшипник SST57D3301 55кг 7.9 кг
Точностные параметры
Разрешение Скорость Точность повторного позиционирования Абсолютная точность позиционирования Отклонение шага верхней панели Зазор при обратном ходе Эксцентричность Отклонение шага Параллельность движения
0.01°=36″ (без микрошагового драйвера) 0.0005°=1.8″ (20 с микрошаговым драйвером) 20°/сек. 0.005°=18″ 0.01°=36″ 15мкм 0.005°=18″ 20мкм 0.005°=18″ 100мкм
Характеристики
  • Оборудование изготовлено из алюминиевого сплава, обладает небольшим весом; поверхность обрабатывается методом "черного" анодирования; используется в среде низкого вакуума.
  • Стол оснащен стандартным шаговым двигателем и интерфейсом RS232, контроллер движения серии WNSC, разработанный BJWN, позволяет осуществлять автоматический контроль.
  • Высококачественный прецизионный привод шлифованного ходового винта, небольшой ход резьбы, микрошаговый режим работы двигателя - все это обеспечивает высокое разрешение.
  • Зазор между ходовым винтом и гайкой может быть минимизирован при уменьшении бокового зазора гайки.
  • Перекрестно-роликовая направляющая координатного стола обеспечивает стабильность и плавность движения, предполагает боковое регулирование для предварительного натяжения направляющей и уменьшения зазора; может использоваться в многокоординатной системе.
  • Путем фиксации направляющей и опоры уменьшено продольное колебание и колебание относительно вертикальной оси, что эффективно улучшает линейность и параллельность движения.
  • Шаговый двигатель и привод шлифовального ходового винта соединены при помощи высококачественной упругой муфты, это позволяет уменьшить эксцентричность и уровень шума.
  • С обоих концов расположены нулевой и концевой выключатель, это обеспечивает точность позиционирования и защиту продукции.
  • Основание оснащено отверстием под резьбу и сквозным отверстием со стандартным расстоянием между ними, что обеспечивает удобство установки и фиксации.
  • Серводвигатель и оптическая линейка могут быть изготовлены на заказ.
