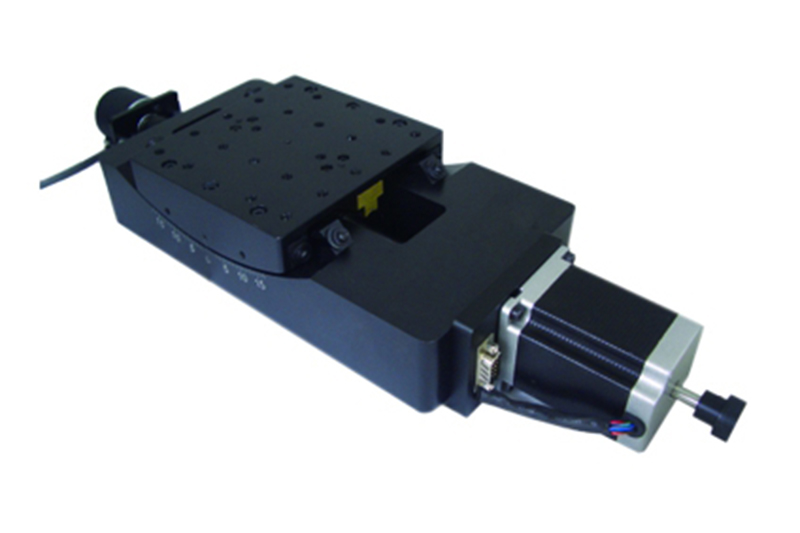

Гониометрический координатный стол с электроприводом WN07GA15

Гониометрический координатный стол с электроприводом WN07GA15 используется для регулирования угла поворота методом электрического контроля, он предназначен для научно-исследовательской работы, использования в автоматической контрольно-проверочной аппаратуре, автоматизации промышленности и других областях. Данный координатный стол характеризуется небольшим размером и весом, подходит для использования при низкой нагрузке и низкой скорости.

Параметры

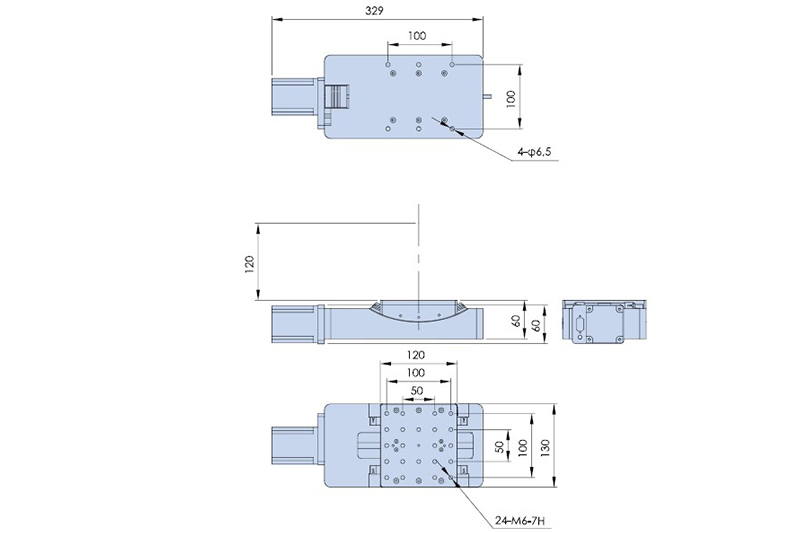

Структурные параметры
Диапазон углов Размер поверхности стола Передаточное число Высота центра вращения Тип направляющей Шаговый двигатель (1.8°) Грузоподъемность Вес
±15° 100×130мм 304:1 120 мм±0.2 мм Перекрестно-роликовые направляющие SST57D2121 15кг 9кг
Точностные параметры
Разрешение Точность центра вращения Скорость Точность повторного позиционирования Абсолютная точность позиционирования Зазор при обратном ходе Отклонение шага
≈0.007°≈25″ (без микрошагового драйвера) ≈1.3″ (20 с микрошаговым драйвером) 0.03 мм 10°/сек. ±3″ ±8″ ±3″ 2″
Характеристики
  • Гониометрический координатный стол с электроприводом WN07GA15 с прецизионной конструкцией червяка и червячного колеса обеспечивает стабильность движения, а также осуществляет как прямое вращение, так и вращение в обратном направлении с минимальным зазором.
  • Точная конструкция позволяет регулировать зазор, возникший во время длительного использования.
  • Особая конструкция позволяет уменьшить продольные колебания и колебания относительно вертикальной оси, тем самым увеличивая стабильность вращательного движения.
  • Шаговый двигатель и червячный винт соединены при помощи высококачественной упругой муфты, это позволяет уменьшить эксцентричность и уровень шума.
  • Данный гониометрический координатный стол может использоваться горизонтально или вертикально, а также работать в сочетании с другими координатными столами с электроприводом, образуя многокоординатные системы.
  • Данные столы могут использоваться как совместно, так и каждый отдельно. При комбинированном использовании осуществляется двухмерное вращение под прямым углом вокруг общей точки.
  • Возможно изготовление на заказ - могут быть добавлены функции ограничения, установки начального нуля, замены сервопривода и дополнительной установки роторного энкодера.
