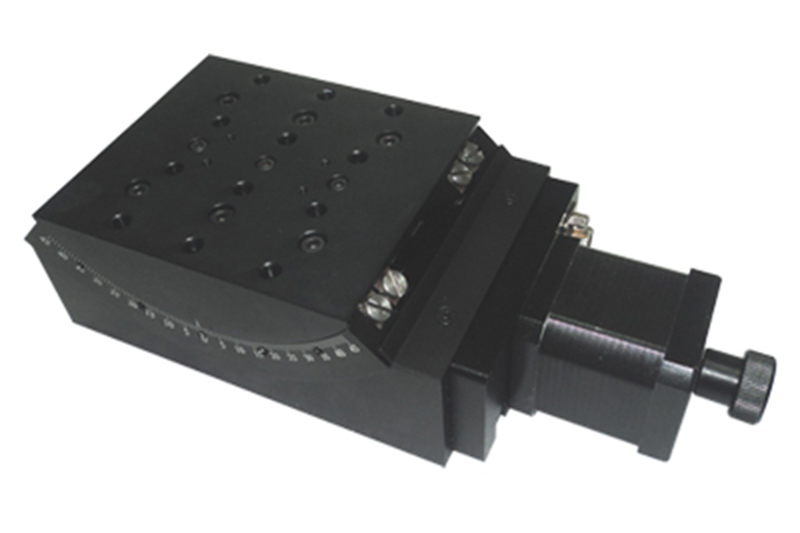

Гониометрический координатный стол с электроприводом WN03GA45 используются для регулирования угла поворота методом электрического контроля, он предназначен для научно-исследовательской работы, использования в автоматической контрольно-проверочной аппаратуре, автоматизации промышленности и других областях. Гониометрический координатный стол характеризуются небольшим размером и весом, они подходят для использования при низкой нагрузке и низкой скорости.
Параметры

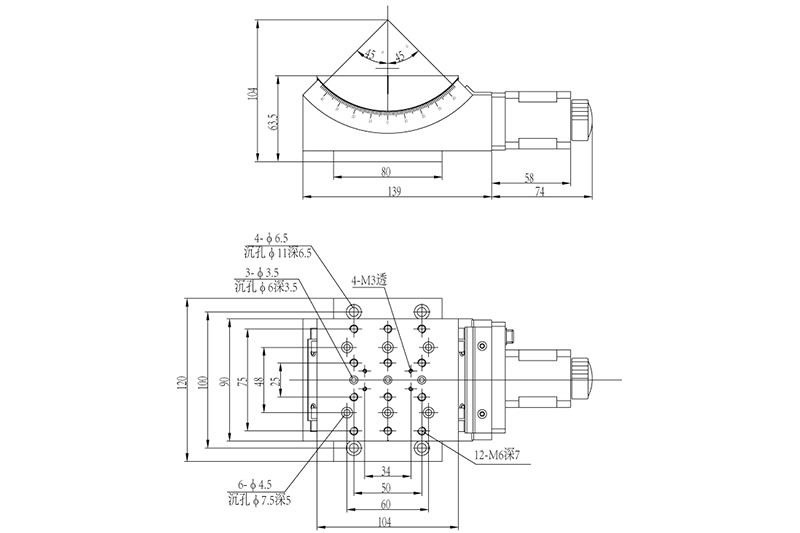

Структурные параметрыДиапазон углов | Размер поверхности стола | Передаточное отношение | Высота центра вращения | Тип направляющей | Шаговый двигатель (1.8°) | Грузоподъемность | Вес |
±45° | 80×80мм | 352:1 | 50мм±0.2мм | Перекрестно-роликовые направляющие | SST42D2121 | 10кг | 1,5 кг |
Разрешение | Точность центра вращения | Скорость | Точность повторного позиционирования | Абсолютная точность позиционирования | Зазор при обратном ходе | Отклонение шага | |
≈0.005°≈18″ (без микрошагового драйвера) | ≈1″ (20 с микрошаговым драйвером) | 0.03 мм | 7°/сек. | ±3″ | ±8″ | ±3″ | 3″ |
