Держатели карданного типа для зеркал

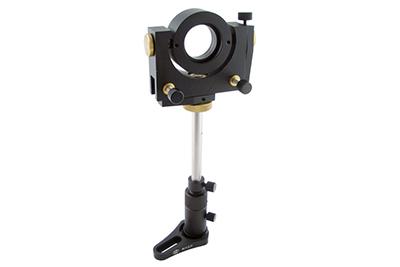

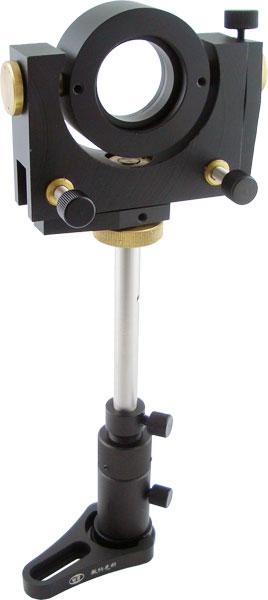

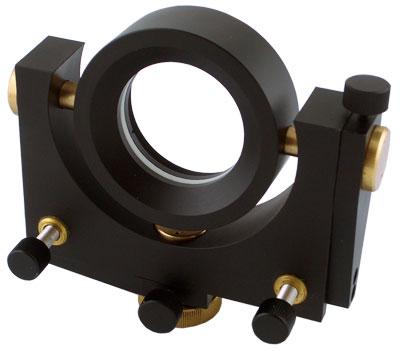

Держатель карданного типа для зеркал WN01WX (40-50) с полным диапазоном вращения направляет луч света в нужном направлении. Постоянный оптический путь достигается благодаря двум ортогональным и копланарным вращающимся осям, что дает возможность регулировки линз ортогонально в одной плоскости. Держатели регулируется на 360 ° с точностью регулировки до ± 3 °. Держатели совместимы с линзами различных диаметров с ручной и электрической регулировкой.

Характеристика
  • Постоянный оптический путь достигается благодаря двум ортогональным и копланарным вращающимся осям, что дает возможность регулировки линз ортогонально в одной плоскости.
  • Наличие винта с тонкой резьбой M6x0,25. (Добавлены латунные гайки)
  • Регулировка курса на 360 °, точная регулировка ± 3 °.
Спецификация

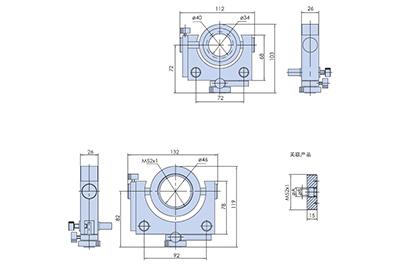

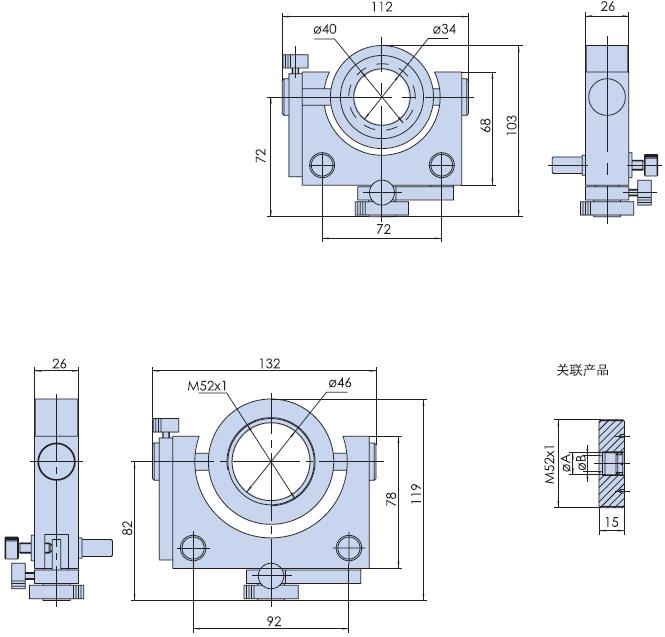

Модель WN01WX40 WN01WX50
Диапазон регулировки Регулировка направления 360° 360°
Точность регулировки ±3° ±3°
A (диаметр монтажного отверстия) 40 мм M52x1
B 34 мм 46 мм
Вес 0.6 кг 0.7 кг
