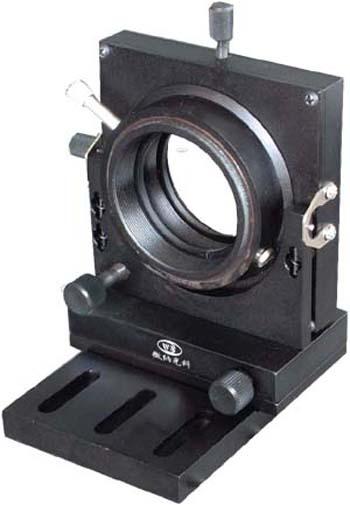

Прецизионный держатель с карданным подвесом

Прецизионный держатель с карданным подвесом WN03WX50 выполняет трехмерное перемещение и двухмерное вращение. Постоянный оптический путь достигается благодаря двум ортогональным и копланарным вращающимся осям, что дает возможность регулировки линз ортогонально в одной плоскости.

Характеристика
  • Держатель с шарнирной опорой выполняет пятимерную регулировку: трехмерное перемещение и двухмерное вращение.
  • Постоянный оптический путь достигается благодаря двум ортогональным и копланарным вращающимся осям, что дает возможность регулировки линз ортогонально в одной плоскости.
  • Благодаря винтовому приводу с тонкой резьбой держатель имеет высокое разрешение.
Параметры
Модель WN03WX50
Режим установки Винтовой зажим
Диапазон регулировки направления оптической оси 6 мм
Вертикальный и линейный диапазон регулировки ±2.5 мм
Угол поворота вокруг линейной оси ±2°
Угол поворота вокруг вертикальной оси ±4°
Диаметр монтажного отверстия M52x1
Вес 0.6 кг
