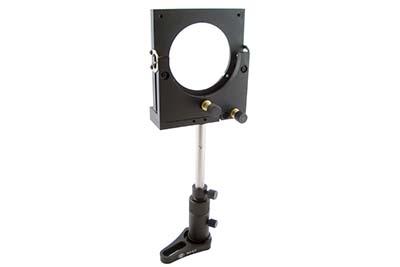

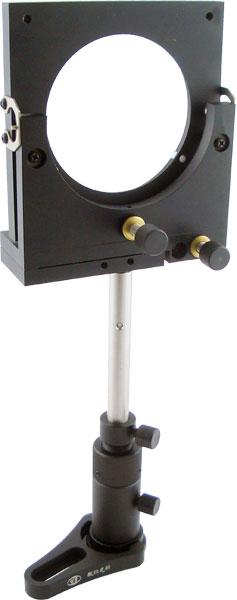

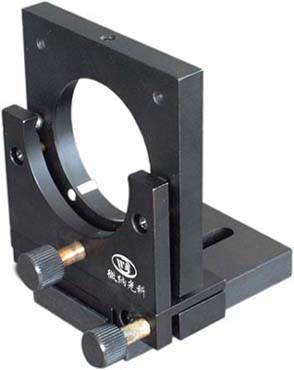

Держатель зеркал с карданным подвесом WN02WX(50-106)

Держатель зеркал с карданным подвесом WN02WX (50-106) имеет винт с тонкой резьбой M6x0.25 с диапазоном регулировки ± 5. Линзы имеют политетрафторэтилетную защиту. Постоянный оптический путь достигается благодаря двум ортогональным и копланарным вращающимся осям, что дает возможность регулировки линз ортогонально в одной плоскости. Держатели совместимы с линзами различных диаметров с ручной и электрической регулировкой.

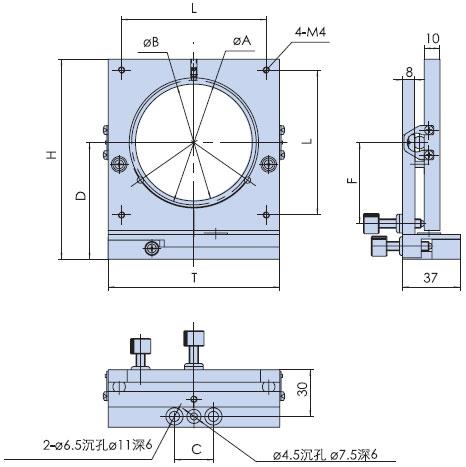

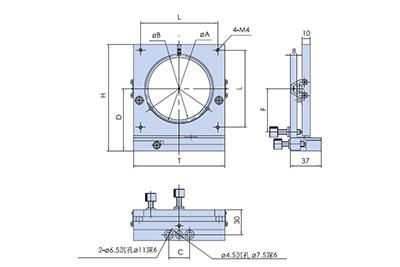

Спецификация
Модель WN02WX50 WN02WX80 WN02WX100 WN02WX102 WN02WX106
A 50 мм 80 мм 100 мм 102 мм 106 мм
B 48 мм 75 мм 95 мм 97 мм 107 мм
C 25 мм 25 мм 50 мм 50 мм
D 60 мм 75 мм 85 мм 86 мм 86 мм
L 57 мм 93 мм 113 мм 90 мм 84 мм
H 102 мм 128.5 мм 146.5 мм 151.5 мм 151.5 мм
T 84 мм 110 мм 130 мм 132 мм 132 мм
Диапазон регулировки ±5°
Вес 0.25 кг
Weight 0.25 kg

Характеристика
  • Наличие винта с тонкой резьбой M6x0,25. (Добавлены латунные гайки).
  • Наличие высокопрочного устройства сброса пружины с регулировкой силы сброса от нуля до жесткости.
  • Линзы имеют политетрафторэтилетную защиту.
  • Постоянный оптический путь достигается благодаря двум ортогональным и копланарным вращающимся осям, что дает возможность регулировки линз ортогонально в одной плоскости.
