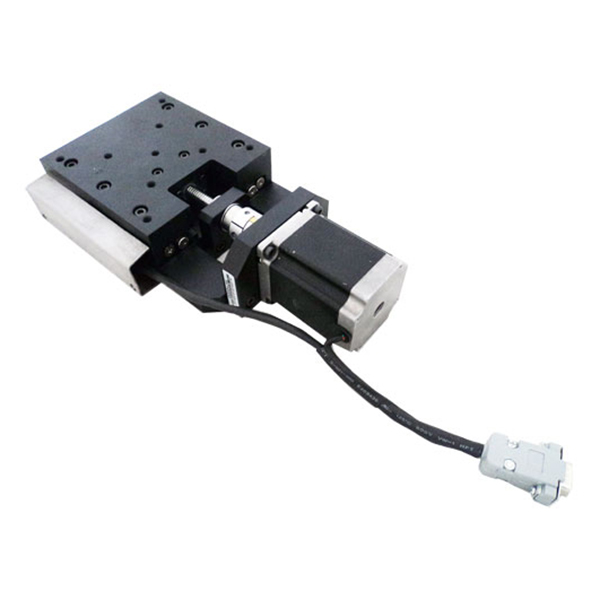

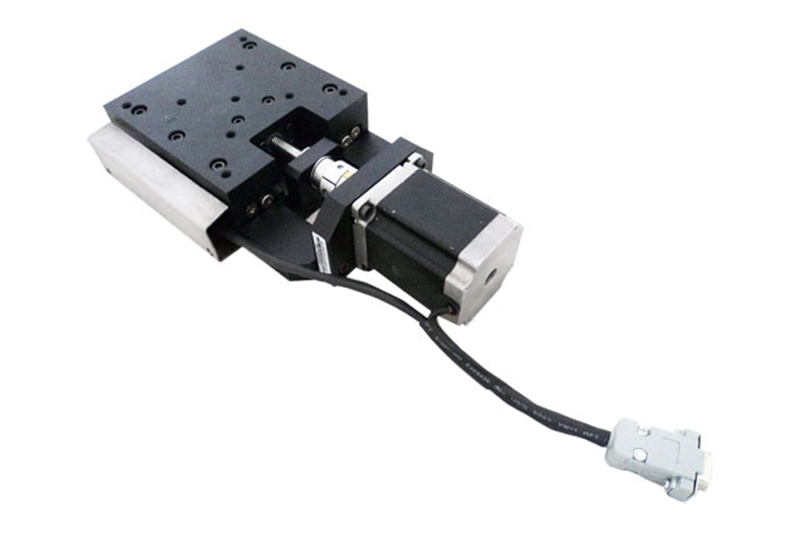

Высокоточный стол линейного позиционирования с электроприводом WN268TA

Высокоточный стол линейного позиционирования с электроприводом WN268TA предназначен для научно-исследовательской работы, использования в автоматической контрольно-проверочной аппаратуре, автоматизации промышленности и других областях, требующих контроля автоматического смещения при обработке. Данный высокоточный координатный стол имеет широкий диапазон перемещения (50мм, 100мм, 150мм), грузоподъемность составляет 40кг.

Параметры
Модель Перемещение Размер поверхности стола Грузоподъемность Вес Разрешение Максимальная скорость Точность повторного позиционирования Линейность Параллельность движения

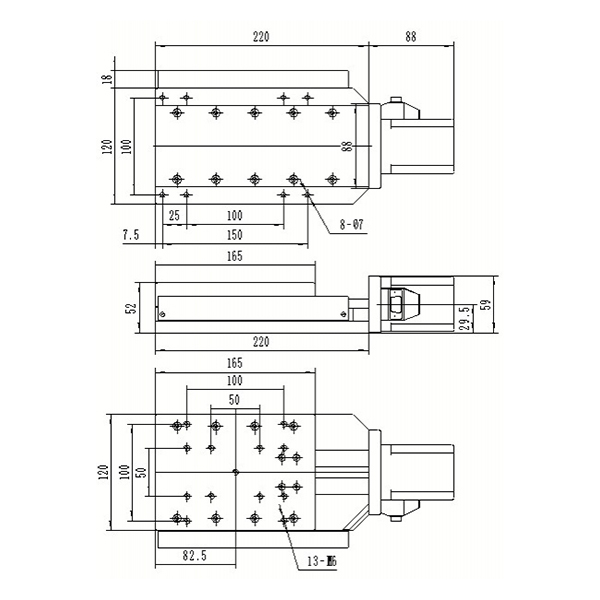

WN268TA50M 50 мм 120×125мм 40 кг 3кг 20мкм (без микрошагового драйвера) 1мкм (20 с микрошаговым драйвером) 20мм/сек. 1µ 8µ 15µ

Модель Перемещение Размер поверхности стола Грузоподъемность Вес Разрешение Максимальная скорость Точность повторного позиционирования Линейность Параллельность движения

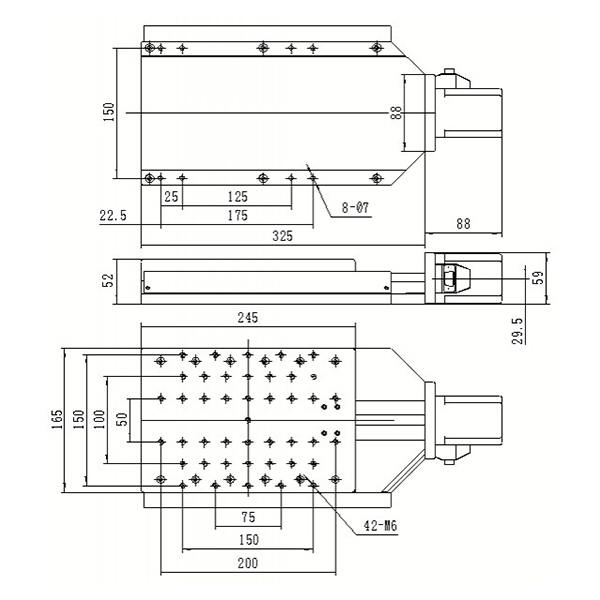

WN268TA100M 100 мм 120×165мм 40 кг 5кг 20мкм (без микрошагового драйвера) 1мкм (20 с микрошаговым драйвером) 20мм/сек. 1µ 8µ 15µ

Модель Перемещение Размер поверхности стола Грузоподъемность Вес Разрешение Максимальная скорость Точность повторного позиционирования Линейность Параллельность движения
WN268TA150M 150 мм 115×115 мм 40 кг 8 кг 20мкм (без микрошагового драйвера) 1мкм (20 с микрошаговым драйвером) 20мм/сек. 1µ 10µ 20µ

Характеристики
  • Оборудование изготовлено из алюминиевого сплава, обладает небольшим весом.
  • Оборудование оснащено шариковым винтом и высокоточными перекрестно-роликовыми направляющими, а также характеризуется высокой прочностью и грузоподъемностью.
  • Высокоточная шарико-винтовая передача, ход резьбы - 4мм.
  • Конструкция, сочетающая в себе прецизионный электропривод и шариковый винт, обеспечивает точность и стабильность координатного стола.
  • Уменьшение общей высоты после формирования двухмерной системы.
  • За счет добавления оптической линейки можно увеличить точность позиционирования.
