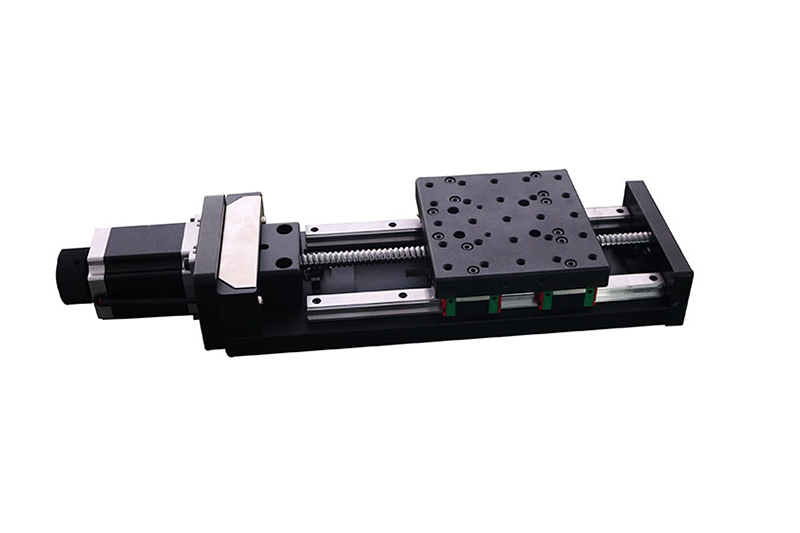

Высокоточный стол линейного позиционирования с электроприводом WN230TA

Высокоточный стол линейного позиционирования с электроприводом WN230TA предназначен для научно-исследовательской работы, использования в автоматической контрольно-проверочной аппаратуре, автоматизации промышленности и других областях, требующих контроля автоматического смещения при обработке. Данный координатный стол обладает широким диапазоном перемещения от 50мм до 500мм, грузоподъемность составляет 20кг, 30кг или 50кг на выбор.

Параметры
Модель WN230TA50M WN230TA100M WN230TA150M WN230TA200M WN230TA300M WN230TA400M WN230TA500M
Перемещение 50 мм 100 мм 150 мм 200 мм 300 мм 400 мм 500 мм

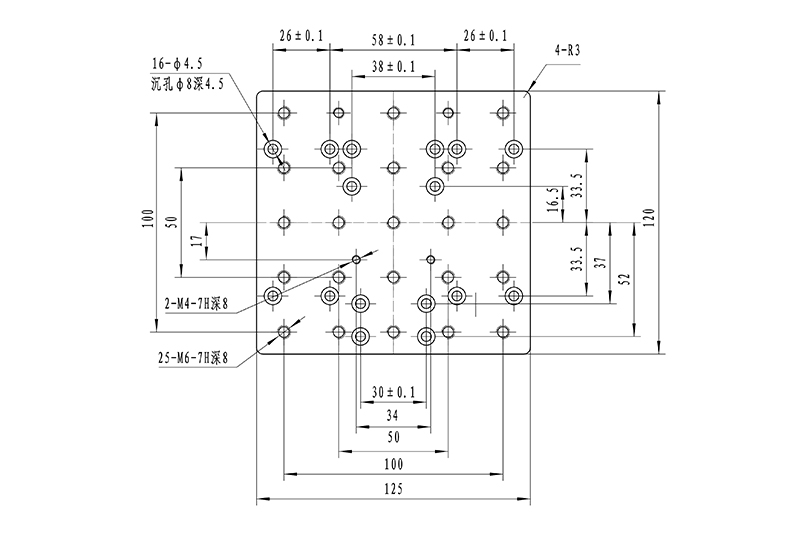

Размер поверхности стола 120×125мм 120×125мм 120×125мм 120×125мм 120×125мм 160×160мм 160×160мм
Тип винта Precision ball screw (lead 4mm) Шариковый винт (ход резьбы - 5мм)
Шаговый двигатель (1.8°) STP-57BXG152
Грузоподъемность 20 кг 50кг 50кг
Вес 2.8 кг 6кг 6,5 кг 7 кг 7,5 кг 8 кг 8.5 кг
Разрешение 20мкм (без микрошагового драйвера) 1мкм (20 с микрошаговым драйвером) 25мкм (без микрошагового драйвера) 1.25мкм (20 с микрошаговым драйвером)
Максимальная скорость 40мм/сек. 50мм/сек.
Точность повторного позиционирования 5мкм
Абсолютная точность позиционирования 8мкм
Линейность 5мкм 6мкм 8мкм
Параллельность движения 10мкм 15мкм 20мкм
Продольное колебание 25″ 50″ 60″
Колебание относительно вертикальной оси 20″ 25″ 30″
Зазор при обратном ходе 2мкм
Отклонение шага 3мкм 5мкм

Характеристики
  • Оборудование изготовлено из алюминиевого сплава, обладает небольшим весом; поверхность обрабатывается методом "черного" анодирования; используется в среде низкого вакуума.
  • Высокоточная шарико-винтовая передача, высокая точность позиционирования, маленький осевой зазор и длительный срок службы.
  • Линейная направляющая характеризуется стабильностью и высокой грузоподъемностью.
  • Путем фиксации направляющей и опоры уменьшено продольное колебание и колебание относительно вертикальной оси, что эффективно улучшает линейность и параллельность движения.
  • Сервопривод и оптическая линейка регулирования по замкнутому циклу позволяют увеличить скорость и грузоподъемность.
  • Также можно дополнительно установить пылезащитную крышку и электрический тормоз.
