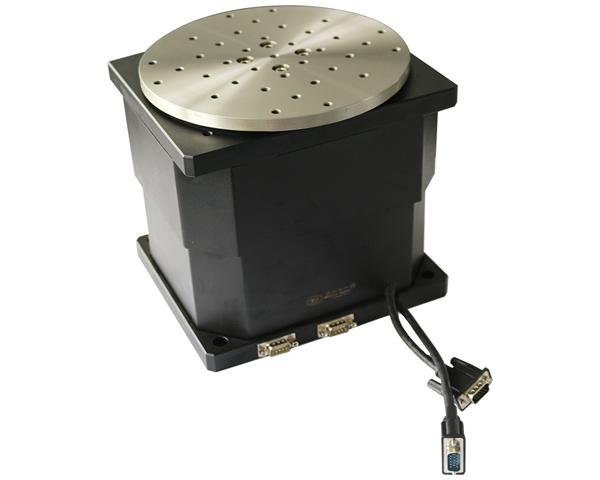

Двухосевая моторизованная поворотная платформа WN06VA50-130

Двухосевая моторизованная поворотная платформа WN06VA50-130 имеет функцию вращения и вертикального подъема. Шаговый двигатель и линейные направляющие платформы позволяют выполнить точное позиционирование, увеличивают грузоподъемность и т. д. Платформа легко поднимается и опускается благодаря шариковому винту высокой точности. Благодаря особому дизайну платформа может удовлетворить различные требования заказчиков.

Платформа с углом наклона в 360 °, вертикальным ходом 50 мм, размером стола Φ200 мм имеет максимальную скорость подъема 20 мм / сек.

Характеристика:
  • Наличие шагового двигателя.
  • Подъемный стол имеет линейную направляющую, которая точно позиционирует, выравнивает и увеличивает грузоподъемность.
  • Ремень со стальной проволокой соединяет шаговый двигатель и высокоточный шариковый винт для плавности и точности передачи.
  • Платформа может быть изменена путем добавления функции ограничения, замены серводвигателя или добавления углового энкодера.
  • Люфт высокоточного поворотного стола составляет всего 30 угловых секунд.
  • Перекрёстный роликовый подшипник обеспечивает устойчивость и точность поворотного стола.

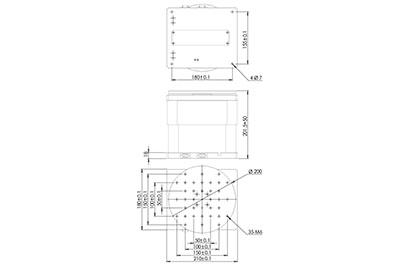

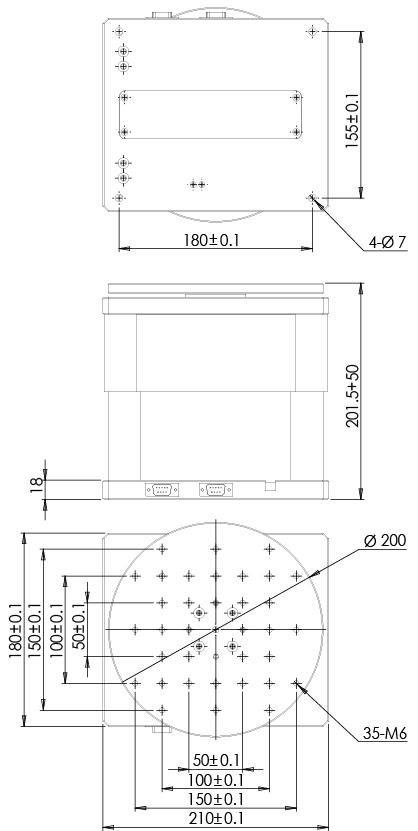

Модель WN06VA50-130
Техническое описание Угол наклона 360°
Диапазон хода 50 мм
Размер платформы Φ200мм
Привод Шариковый винт и зубчатая передача
Направляющие Линейная направляющая и перекрёстный роликовый подшипник
Шаговый двигатель (1.8°) STP-57BXG152
Основной материал Алюминиевый сплав
Покрытие Черное анодирование
Нагрузка на центр 15кг
Вес 6.9кг
Точностные характеристики Минимальная регулировка подъема 5мкм(Не микрошаговый драйвер)
1мкм(20 микрошаговый драйвер)
Скорость 20мм/сек
Повторяемость 5мкм
Люфт 4мкм
Потеря шага 3мкм
Постоянный крутящий момент вращения (кгс * м / Нм) 0.11/1.078
Максимальный крутящий момент вращения (кгс * м / Нм) 0.33/3.234
Крутящий момент при отказе (кгс * м / Нм) 0.9/8.82
Скорость вращения на входе (об / мин) 3000 об / мин
Люфт вращения (дуга - мин) 0.5
Момент инерции вращения (кг * см2) 0.02
Максимальная нагрузка на вращение (кгс) 25
Коэффициент снижения скорости 1:30
