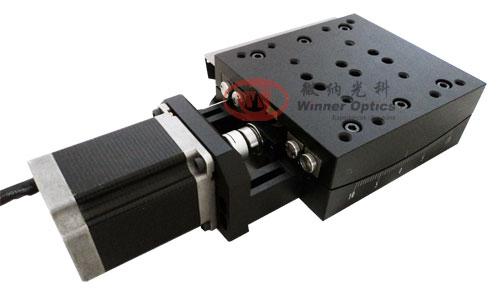

Моторизированный гониометр WN09GA15

Моторизированный гониометр имеет стандартный шаговый двигатель и соединение RS232. Гониометр вращается вперед или назад с минимальным люфтом, что обеспечивается шаговым двигателем и высокоточной червячной передачей. Благодаря оригинальной конструкции устраняется люфт и регулируется зазор, которые образуется при длительном использовании.

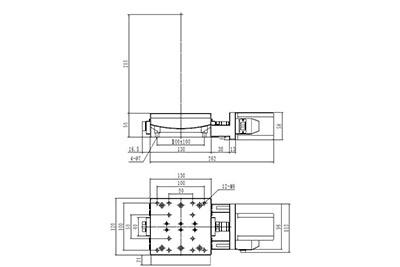

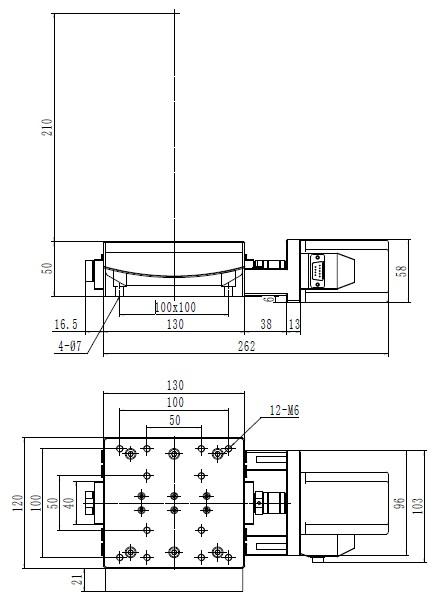

Гониометры имеют стол размером 120 × 130 мм, диапазоном вращения ± 15 °, скоростью 5 ° / сек и нагрузку на центр в 30 кг.

• Наличие шагового двигателя и соединения RS232.
• Ось двигателя, изготовленная с помощью сложных технологий и высокоточной обработки, характеризуется высокой точностью, грузоподъемностью и долгим сроком службы.
• Червячная передача обеспечивает стабильность работы гониометра, вращающегося вперед или назад с минимальным люфтом.
• Устойчивое вращение достигается благодаря специальной конструкции, уменьшающей колебания.
• Наличие шкалы вдоль внешнего края платформы в качестве линейки для лазерной маркировки позволяет облегчить возврат в исходное положение и считывание значений.
• Высококачественная эластичная муфта соединяет шаговый двигатель и червячную передачу, устраняя эксцентриситет и снижая уровень шума.
• Моторизированный гониометр WN09GA15 работает как горизонтально, так и вертикально, комбинируясь с другими платформами для формирования многоосных платформ.

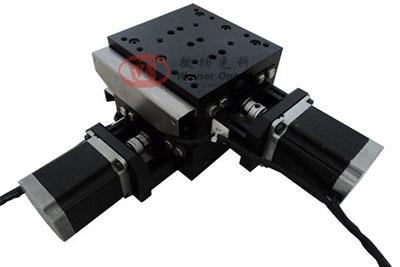

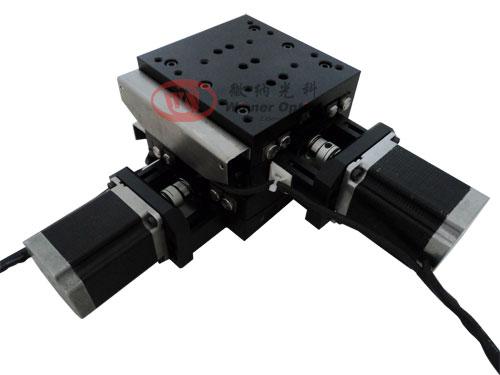

• Платформы гониометра WN09GA15 используются вместе или по отдельности, совершая двумерное ортогональное вращение после соединения.
• Платформа может быть изменена путем добавления функции ограничения, замены серводвигателя или добавления поворотного энкодера.
