Сверхточный моторизованный линейный транслятор WN200TA(50-600) H

Сверхточный моторизованный линейный трансляторWN200TA (50-600) H производится в 8 моделях с диапазоном хода от 50 мм до 600 мм. Трансляторы имеют пылезащитный чехол, высокоточные шариковые винты и линейные направляющие. Моторизованные линейные трансляторы применяются в различных отраслях промышленности, в лабораторных работах или т.д. Кроме того, мы производим линейные трансляторы на заказ на основании потребностей клиента.

Модель WN200TA50H WN200TA100H WN200TA150H WN200TA200H WN200TA300H WN200TA400H WN200TA500H WN200TA600H
Техническое описание Диапазон хода 50 мм 100 мм 150 мм 200 мм 300 мм 400 мм 500 мм 600 мм
Размер платформы 150×150мм 150×150мм 150×150мм 150×150мм 150×150мм 150×150мм 150×150мм 150×150мм
Тип винта Высокоточный шариковый винт (шаг 5 мм) Шариковый винт (шаг 5мм / 10мм)
Направляющие Высокоточная линейная направляющая
Шаговой двигатель (1.8°) STP-57D3016
Основной материал Алюминиевый сплав / Нержавеющая сталь
Покрытие Черное анодирование
Нагрузка 20кг 30кг 50 кг
Вес 2.8кг 3.4кг 4.5кг 5.2кг 6.3кг 7.2кг 8.3кг 10.3кг
Точностные характеристики Разрешение 20мкм(Не микрошаговый драйвер)
1мкм(20 микрошаговый драйвер)
25мкм/50мкм(Не микрошаговый драйвер)
1.25мкм/2.5мкм(20 микрошаговый драйвер)
Максимальная скорость 40мм/сек 50мм/сек или 100мм/сек
Повторяемость 1мкм 2мкм
Точность позиционирования 3мкм 5мкм
Прямолинейность 3мкм 4мкм 5мкм
Параллелизм 10мкм 15мкм 20мкм
Тангаж 25″ 50″ 60″
Рысканье 20″ 25″ 30″
Люфт 2мкм
Холостой ход 1мкм 2мкм
Комплектующие Возможность установки отказоустойчивой системы (Z)
Возможность установки измерительной шкалы (G)
Возможность переключения на серводвигатель (D)
Возможность установки пылезащитного чехла (F)

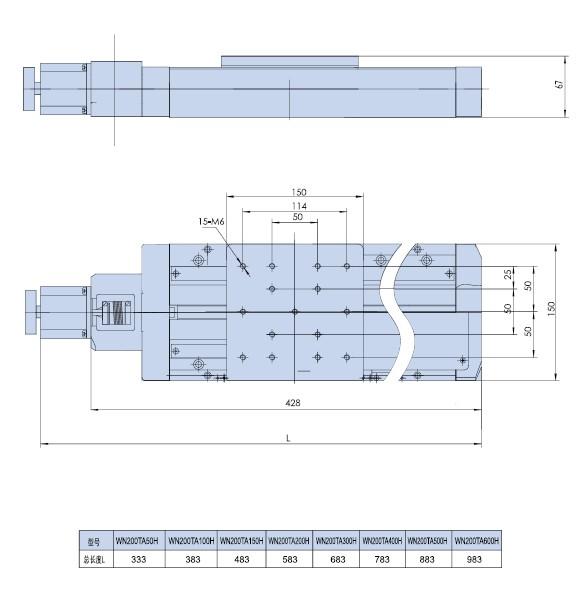

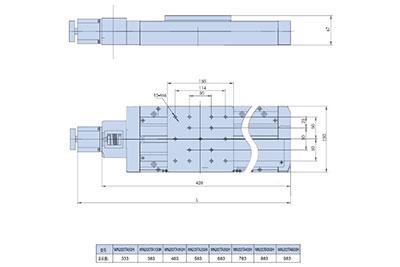

Модель
